Пробковый кран серии V23
Заказ товаров
Для того, чтобы сделать заказ Вы можете отправить нам запрос с прикрепленным техническим заданием, кликнув по кнопке "Сделать заказ".
АРТИКУЛ | Характеристики | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Торцевые соединения | Материал уплотнений | Диаметр условный | Коэффициент потока, Cv | Макс. рабочее давление, бар | Мин. рабочая температура, С° | Макс. рабочая температура, С° | Диаметр номинальный | Конфигурация | Материал | Корзина | |
V23B‑D‑6T‑S 3D 2D(pdf) 2d(dwg) | обжимные соединения под трубку с наружным диаметром 1/4" | Viton с PTFE покрытием | 7.2 | 1.6 | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑M‑8N‑EE‑S 3D | внешняя коническая резьба 1/2" NPT | EPDM с PTFE покрытием | 7.2 | - | 206 | -45 | 135 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑M‑2N‑S 3D 2D(pdf) 2d(dwg) | внешняя коническая резьба 1/8" NPT | Viton с PTFE покрытием | 4.4 | - | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑D‑8M‑EE‑S 3D | обжимные соединения под трубку с наружным диаметром 8 мм | PTFE, EPDM | 7.2 | 6.4 | 206 | -45 | 135 | - | Прямой | Нерж. сталь 316 L | |
V23A‑D‑2T‑S 3D 2D(pdf) 2d(dwg) | обжимные соединения под трубку с наружным диаметром 1/8" | Viton с PTFE покрытием | 4.4 | - | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑M‑8N‑S 3D 2D(pdf) 2d(dwg) | внешняя коническая резьба 1/2" NPT | Viton с PTFE покрытием | 7.2 | - | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑M‑4N‑S 3D 2D(pdf) | внешняя коническая резьба 1/8" NPT | Viton с PTFE покрытием | 4.4 | - | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑D‑8M‑S 3D 2D(pdf) 2d(dwg) | обжимные соединения под трубку с наружным диаметром 8 мм | Viton с PTFE покрытием | 7.2 | 6.4 | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑D‑4T‑EB‑S 3D | обжимные соединения под трубку с наружным диаметром 1/4" | Buna-N c PTFE покрытием | 4.4 | 1.6 | 206 | -20 | 105 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
VH36B‑D‑12M‑1‑S 3D | Обжимное соединение под трубку с наружным диаметром 12 мм / Обжимное соединение под трубку с наружным диаметром 12 мм | FKM, PTFE | - | 1,8 | 413 бар | -28 °C | 204 °C | 10 мм | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑MD‑4N4T‑EE‑S 3D | внешняя коническая резьба 1/4" NPT / обжимные соединения под трубку с наружним диаметром 1/4 | EPDM с PTFE покрытием | 4.4 | - | 206 | -45 | 135 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑D‑8T‑EE‑S 3D | ОБЖИМНОЕ СОЕДИНЕНИЕ ПОД ТРУБКУ НД 1/2 | EPDM с PTFE покрытием | 7.2 | - | 206 | -45 | 135 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑D‑4T‑EE‑S 3D | обжимные соединения под трубку с наружным диаметром 1/4" | EPDM с PTFE покрытием | 4.4 | 1.6 | 206 | -45 | 135 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
VH36B‑D‑12M‑10‑S | Обжимное соединение под трубку с наружным диаметром 12 мм / Обжимное соединение под трубку с наружным диаметром 12 мм | - | - | 1,8 | 413 бар | -28 °C | 204 °C | 10 мм | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑MF‑4N‑S 3D 2D(pdf) 2d(dwg) | наружная / внутренняя резьба 1/4" NPT | Viton с PTFE покрытием | 4.4 | - | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑D‑8T‑S 3D 2D(pdf) 2d(dwg) | ОБЖИМНОЕ СОЕДИНЕНИЕ ПОД ТРУБКУ НД 1/2 | Viton с PTFE покрытием | 7.2 | 6.4 | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑D‑4T‑S 3D 2D(pdf) 2d(dwg) | обжимные соединения под трубку с наружным диаметром 1/4" | Viton с PTFE покрытием | 4.4 | 1.6 | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑D‑10M‑EE‑S 3D | обжимные соединения под трубку с наружным диаметром 8 мм | PTFE, EPDM | 7.2 | 6.4 | 206 | -45 | 135 | - | Прямой | Нерж. сталь 316 L | |
V23B‑F‑4N‑S 3D | внутренняя коническая резьба 1/4" NPT | Viton с PTFE покрытием | 7.2 | 6.4 | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑D‑6M‑EB‑S 3D | обжимные соединения под трубку с наружным диаметром 6 мм | Buna-N c PTFE покрытием | 4.4 | 1.6 | 206 | -20 | 105 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑D‑10M‑S 3D 2D(pdf) 2d(dwg) | обжимные соединения под трубку с наружным диаметром 10 мм | Viton с PTFE покрытием | 7.2 | 6.4 | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑F‑6N‑EE‑S 3D | внутренняя коническая резьба 3/8" NPT | EPDM с PTFE покрытием | 7.2 | - | 206 | -45 | 135 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑D‑6M‑EE‑S 3D | обжимные соединения под трубку с наружным диаметром 6 мм | EPDM с PTFE покрытием | 4.4 | 1.6 | 206 | -45 | 135 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑D‑12M‑EB‑S 3D | обжимные соединения под трубку с наружным диаметром 12 мм | Buna-N c PTFE покрытием | 7.2 | 4.8 | 206 | -20 | 105 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑F‑8N‑EE‑S 3D | внутренняя коническая резьба 1/2" NPT | EPDM с PTFE покрытием | 7.2 | - | 206 | -45 | 135 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |

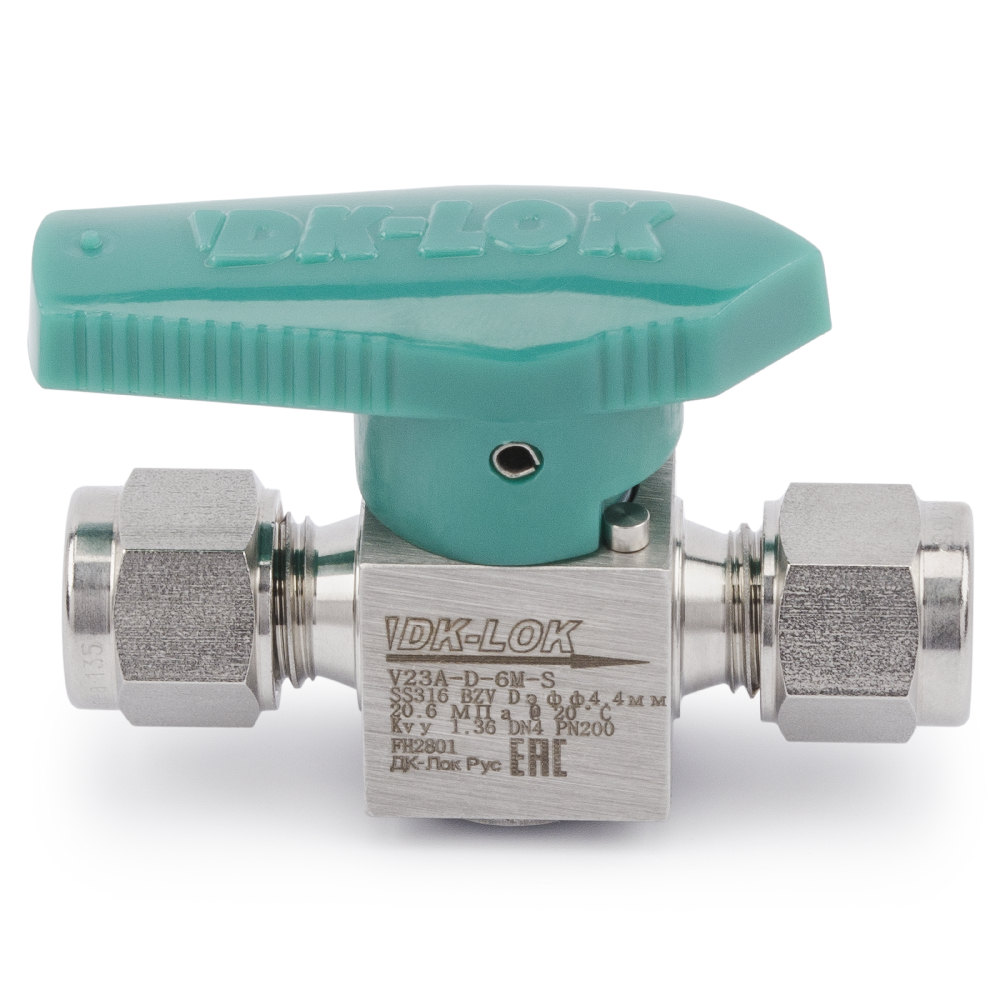

V23A‑D‑6M‑S 3D 2D(pdf) 2d(dwg) | Обжимное соединение под трубку с наружным диаметром 6 мм / Обжимное соединение под трубку с наружным диаметром 6 мм | Viton с PTFE покрытием | 4,4 мм | 1.6 | 206 бар | -28 °C | 204 °C | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑D‑12M‑EV‑S 3D | обжимные соединения под трубку с наружным диаметром 12 мм | Viton с PTFE покрытием | 7.2 | - | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑F‑8N‑S 3D 2D(pdf) 2d(dwg) | внутренняя коническая резьба 1/2" NPT | Viton с PTFE покрытием | 7.2 | 6.4 | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑D‑6M‑VH‑S 3D | обжимные соединения под трубку с наружным диаметром 6 мм | Viton с PTFE покрытием | 4.4 | 1.6 | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑D‑12M‑S 3D 2D(pdf) 2d(dwg) | обжимные соединения под трубку с наружным диаметром 12 мм | Viton с PTFE покрытием | 7.2 | 6.4 | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑F‑8R‑EV‑S | внутренняя коническая резьба 1/2" ISO | Viton с PTFE покрытием | 7.2 | - | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23A‑F‑2N‑S 3D 2D(pdf) 2d(dwg) | внутренняя коническая резьба 1/8" NPT | Viton с PTFE покрытием | 4.4 | - | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L | |
V23B‑D‑6T‑EE‑S 3D | обжимные соединения под трубку с наружным диаметром 1/4" | PTFE (тефлон) и FKM (фторуглер | 4.4 | 1.6 | 206 | -23 | 204 | - | Прямой | Нерж. сталь 316 L | |
V23B‑F‑8R‑S 2D(pdf) 2d(dwg) | внутренняя коническая резьба 1/2" NPT | PTFE (тефлон) и FKM | 7.2 | 6.4 | 137 | -45 | 135 | - | Прямой | Нерж. сталь 316 L | |
V23A‑F‑4N‑S 3D 2D(pdf) 2d(dwg) | внутренняя коническая резьба 1/4" NPT | Viton с PTFE покрытием | 4.4 | - | 206 | -28 | 204 | - | Прямой | Нержавеющая сталь марки 316 / 316L |
