Описание

Серия FLT93 компании FCI — это самые известные в мире сигнализаторы расхода и уровня, основанные на принципе термической дисперсии и предназначенные для тяжелых условий эксплуатации. Этому есть простые объяснения. Серия FLT93 была создана на основе более чем 40-летнего опыта разработки и эксплуатации сигнализаторов расхода так, чтобы предложить промышленности наиболее надежные, прочные и долговечные серийные переключатели из имеющихся во всем мире.

Серия FLT93 — это наиболее предпочтительное решение, применяемое в начале и конце производственного цикла переработки нефти и газа, при очистке сточных вод, в химическом производстве, на электростанциях, включая ядерные, при производстве продовольствия и напитков, на нефтеперерабатывающих предприятиях, в горной промышленности, металлургии, обрабатывающей промышленности и т. д. Серия FLT93 может использоваться практически для любого применения: будь то контроль расхода, уровня, температуры или комбинация этих параметров.

Типичные применения:

  • Обнаружение высокого/низкого расхода насоса
  • Определение расхода через дренажную линию
  • Обнаружение утечек через уплотнения
  • Контроль раздела фаз в разделительных сосудах
  • Сигнализация при высокой и низкой температуре
  • Улавливание паров

Две стандартные конфигурации чувствительного элемента удовлетворяют наиболее жестким требованиям.

  • Серия FLT93F разработана для газовых приложений с малым временем срабатывания.
  • Серия FLT93S (с усиленным исполнением сенсора) разработана для использования в условиях тяжелой промышленности для газовых и жидких сред.

Оба исполнения сенсора могут поставляться в конфигурациях для использования в стандартном (от –40 °C до 177 °C) или среднем (от –73 °C до 260 °C) температурном диапазоне. Серия FLT93 S также может использоваться при высоких (от –73 °C до 454 °) температурах рабочего процесса.

Термомассовые сигнализаторы серии FLT93 отличаются высокими эксплуатационными характеристиками:

  • Исключительная точность определения расхода — ± 2 % от уставки скорости в диапазоне температур ± 28 °C; повторяемость показаний — ± 0,5 %
  • Разрешение при определении уровня — ± 2,5 мм; повторяемость — ± 1,3 мм
  • Стандартная точность определения температуры — ± 1 °C; повторяемость — ± 0,6 °C; повышенную точность определения температуры можно обеспечить при заводской калибровке

Высокая надежность обеспечивается использованием цельносварного чувствительного элемента из нержавеющей стали марки 316 (опционально Хастеллой С и другие специальные сплавы) и отсутствием подвижных частей конструкции.

Сигнализаторы конфигурируются по месту установки, а также могут быть поставлены предварительно настроенными. Можно задать две уставки (2 х SPDT / 1 x DPDT) для любой комбинации верхней и нижней точек срабатывания или для двойной функции сигнализации расхода и температуры.

Реле серии FLT93 имеют функцию точной температурной компенсации, которая обеспечивает точность системы аварийной сигнализации, настроенной на заводе и на месте эксплуатации, при установке в приложениях с динамическими процессами.

Уникальная функция — аналоговые выходы по напряжению, которые позволяют задавать и проверять точки срабатывания, схему предварительного измерения. Пользователь в любое время может проверить срабатывание уставки по месту установки прибора.

Модель FLT93C соответствует строгим требованиям 3A санитарных и общих норм, применяемым в пищевой, фармацевтической и химической промышленности. Конструкция прибора, в которой отсутствуют движущиеся детали, делает его идеальным для контроля расхода сиропов, мастик и других вязких сред и суспензий. FLT93 C подходит для использования в приложениях, где предполагается очистка по месту монтажа или очистка паром на месте.

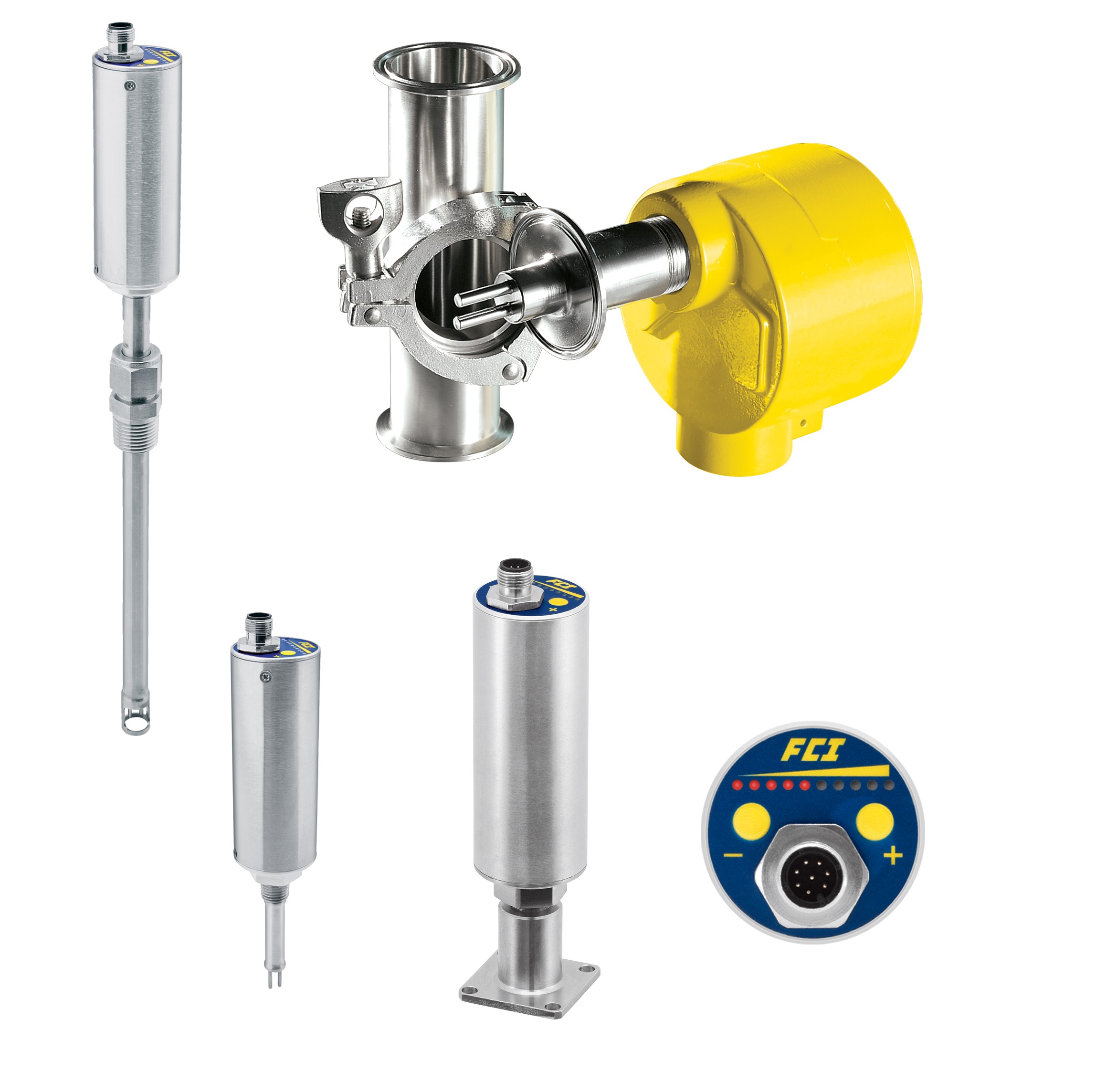

Модель FS10

Компания «НТА-Пром» предлагает к поставке термомассовые сигнализаторы серии FS10 в компактном исполнении для контроля потока жидкости или газа в самом широком спектре задач:

  • Обеспечение непрерывной подачи пробы и газа-носителя на хромотограф в системах пробоотбора и пробоподготовки
  • Впрыск химических реагентов
  • Контроль утечки в сухих газовых уплотнениях
  • Принудительная вентиляция

Благодаря функции визуальной индикации расхода сигнализаторы могут быть использованы вместо ротаметров.  Но прибор может быть также настроен на 1 точку релейного срабатывания, что позволяет сигнализировать о критическом падении или превышении расхода.

Различные варианты присоединений и компактное исполнение позволяют интегрировать сигнализатор серии FS10 в любую систему.

Модель FS10i – сенсор погружного типа

  • Обжимной фитинг с наружной резьбой ¼” или ½” NPT

Модель FS10A – с проточной часть

  • Обжимной фитинг под трубку с наружным диаметром от ¼” до ½” (от 6 мм до 13 мм)
  • Согласно стандарту SP76

Особенности и преимущества

  • M12 коннектор
  • 10 LED – индикаторов, отображающих изменение величины расхода и значение срабатывания
  • 2 кнопки для управления и быстрой настройки уставки в поле без ПК
