Отличительные характеристики трубки Sandvik

В 1862 году в Швеции была основана компания Sandvikens Jernverk AB. В названии фигурирует город Сандвикен, в котором расположена штаб-квартира. Позже компания получила сокращенное название – Sandvik. Основателем компании был Göran Fredrik Göransson (Горан Фредрик Горанссон). Изначально компания занималась производством стали для бурильной техники.

В 1924 году компания начинает производство бесшовных труб из нержавеющей стали. В этом же году было принято решение о строительстве нового трубопрокатного завода.

В настоящий момент компания состоит из пяти подразделений:

  • Sandvik Machining Solutions
  • Sandvik Mining
  • Sandvik Construction
  • Sandvik Material Technology
  • Sandvik Venture.
  • tubes.jpg

Компания Sandvik – это лидирующий поставщик разнообразного оборудования и материалов, в том числе, бесшовной трубки. Многолетний опыт работы компании способствует поддержанию стабильного качества продукции.

В процессе очистки и упаковки вся трубка проходит через различные технологические операции, например:

  • Щелочная ванна для внешней поверхности (такая ванна очищает и пассивирует наружную поверхность труб).
  • Удаление загрязнений высоким давлением (трубы промываются изнутри под высоким давлением для удаления масла и других загрязнений).
  • Щелочная ванна для внутренней поверхности (такая ванна очищает и пассивирует внутреннюю поверхность труб).
  • Промывка водой внутренней поверхности (на этом этапе трубка дополнительно промывается водой).
  • Просушка воздухом внутренней поверхности (трубы продуваются воздухом под высоким давлением, чтобы удалить остаточные загрязнения).
  • Светлый отжиг (трубы всех размеров до 25,4 мм поставляются обработанными методом светлого отжига).
  • Полировка (все трубы тщательно полируются для получения гладкой глянцевой поверхности).
  • Продувка (сжатым воздухом и пеной для устранения сторонних частиц).
  • Защитные колпачки на концах трубок (для труб наружным диаметром более 6 мм)

Трубка Sandvik изготавливается в соответствии с требованиями заказчика в дюймовых или метрических размерах, в хлыстах или в бухтах.

Среди всего многообразия материалов, предлагаемых компанией Sandvik, наибольшее распространение в России получили аустенитные сплавы, представленные в таблице 1:

Таблица 1 - Наиболее распространенные в России материалы

Код материала Sandvik Марка материала Номер сертификата EN
1 3R60 316L/316 1.4435/1.4436
2 3R65 316L/316 1.4404/1.4401
3 5R75 316Ti 1.4571
4 254SMO Alloy 254 1.4547

Огромной проблемой для оборудования является межкристаллитная коррозия. Один из наиболее стойких к растрескиванию материалов - аустенитная нержавеющая сталь марки 316L/316.

Международная ассоциация инженеров-коррозионистов (NACE — «National Association of Corrosion Engineers») предъявляет требования к содержанию различных элементов в сталях, указанные в таблице 2.

Таблица 2 - Требования к содержанию различных элементов в сплавах

Элемент Содержание в %
C 0.10 макс.
Cr 16.0 мин.
Ni 8.0 мин.
Mn 2.0 макс.
Si 2.0 макс.
P 0.045 макс.
S 0.04 макс.

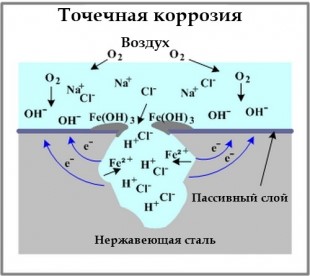

Также NACE регламентирует параметр PREN (Pitting Resistance Equivalent Number). Данный параметр определяет величину стойкости к питтинговой коррозии.

PREN=%Cr+3.3 × (%Mo+0.5×%W)+16 ×%N

Из этого выражения видно, что параметр PREN сильно зависит от процентного содержания молибдена или хрома. Процентное содержание никеля в сплаве не оказывает никакого влияния на данный параметр.

Компания Sandvik предъявляет очень жесткие требования к своей продукции:

1. Компания поставляет трубку из нержавеющей стали 316L с химическим составом, представленным в таблице 3.

Таблица 3 - Химический состав стали 316 L

Элемент C Si Mn P S Cr Ni Mo
Процентное содержание ≤0.03 0.4 1.7 ≤0.04 ≤0.015 17.5 13 2.6

Как видно из данной таблицы, требования, предъявляемые к процентному содержанию элементов, намного строже, чем требования предъявляемые NACE.

2. Sandvik проводит 100% контроль и предъявляет требования к отклонению от геометрических размеров всех своих изделий. Данные требования представлены в форме таблицы и приведены в таблице 4.

Таблица 4 - Требования к геометрическим размерам трубки Sandvik

Наружный диаметр, мм Максимально допустимое отклонение от цилиндричности, мм Максимально допустимое отклонение от размера толщины стенки, %
6-30 ±0,08 ±10
32-40 ±0,15 ±10

Согласно стандарту ASTM A269, максимально допустимое отклонение от цилиндричности для труб 1/16” – ½” (3 мм – 12 мм) – составляет ±0,13 мм, что на ±0,05 мм менее точно.

3. Компания Sandvik поставляет трубку из нержавеющей стали марки 316L с твердостью не более 80 по шкале HRB.

Компания ООО «НТА-Пром» поставляет бесшовную импульсную трубку диаметром до 50 мм для прокладки гидравлических и пневматических линий. Наиболее распространенные типоразмеры трубок всегда находятся в наличии на складе в Москве.
