Дисковые затворы с электроприводом

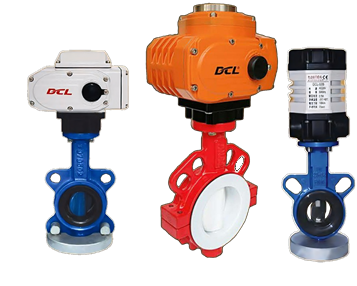

Дисковые поворотные затворы DCL с электроприводом — надёжное решение для автоматизации управления потоками в промышленных трубопроводах.
Что вы получаете:
- Прочность и долговечность: корпус из высокопрочного чугуна.
- Автоматизацию: электропривод для интеграции в АСУ ТП.
- Удобство: дистанционное управление и точное регулирование без участия оператора.
Получить КП
Дисковые поворотные затворы применяются в системах:
- теплоснабжения;
- водоснабжения;
- нефтепереработки;
- вентиляции;
- кондиционирования.
Устройство выполняет функции запорно‑регулирующей арматуры и отличается:
- надёжностью конструкции
- отсутствием потребности в специальном обслуживании.
Конструктивно затвор включает запирающий элемент в форме диска, который поворачивается вокруг оси, ориентированной перпендикулярно направлению потока транспортируемой среды.
Электроприводы DCL
- Стойкий к механическим воздействиям корпус с пылевлагозащитой IP67 (и IP68 для взрывозащищенной модели).

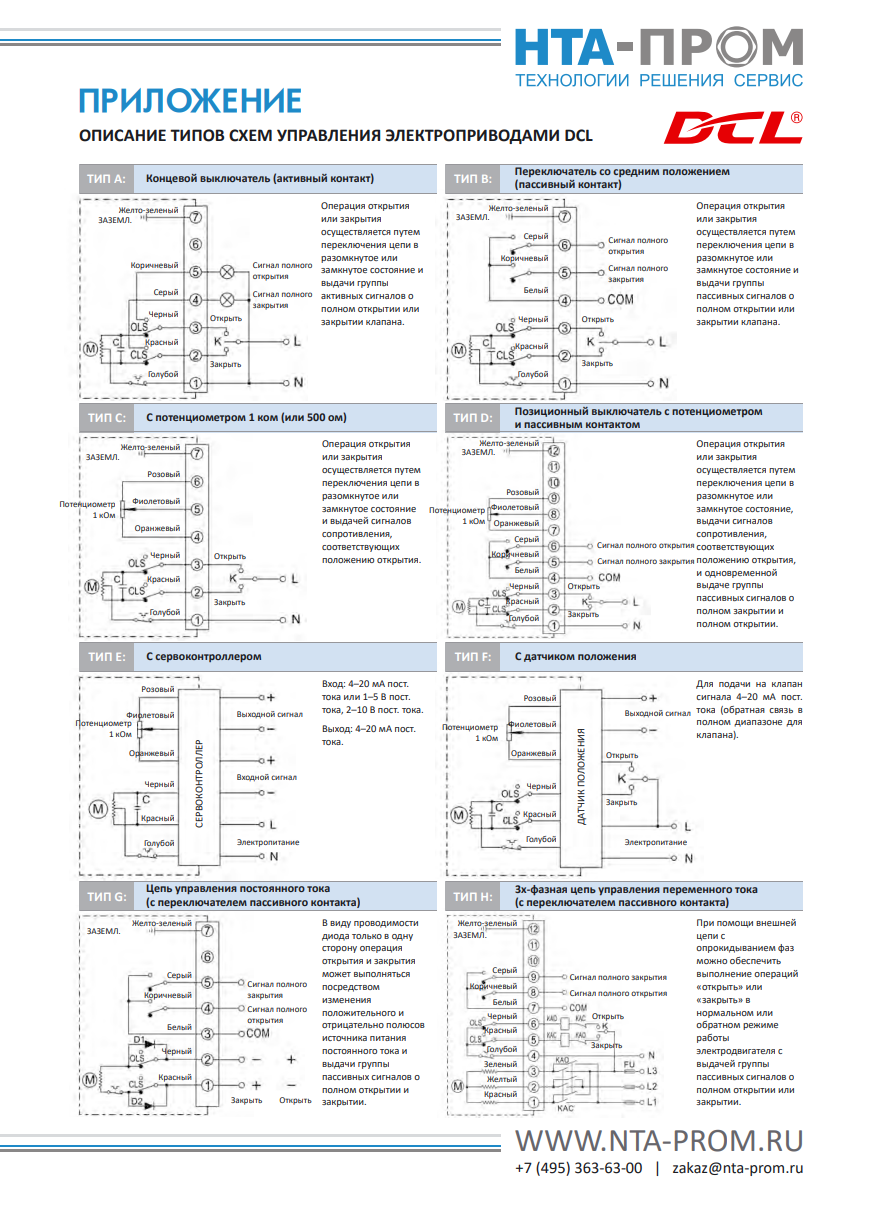

- Возможность заказать затворы с приводом с различными схемами управления: концевые выключатели, потенциометр, сервоконтроллер 4-20мА.
- Ускоренные исполнения от 5 сек.
| Характеристика | Дисковый затвор с электроприводом DCL |
| Присоединение | Межфранцевый |
| Условный проход, DN | 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400 |
| Рабочее давление, PN | 16 бар |
| Рабочая температура | От -20°C до +120°C |
| Напряжение питания привода | 24В пост. тока, 220В пер. тока, 380В пер. тока |
| Защита | IP67 (IP68 для взрывозащищенной) |
| Температура окр. среды | от -25°C до +55°C (низкотемпературное исполнение от -40°C) |
| Взрывозащита | 1 Ex db h IIIC T4 Gb Ex h tb IIIIC T135°C Db X |
| № | Описание | Материал |
| 1 | Верхний шток | Нерж. сталь 416 |
| 2 | Корпус затвора | Высокопрочный чугун ВЧ45 |
| Углеродистая сталь WCB | ||
| Нержавеющая сталь 304 | ||
| 3 | Диск | Чугун с эпоксидным покрытием |
| Нержавеющая сталь 304 / *316 | ||
| 4 | Уплотнение седла | EPDM / NBR / FKM |
| 5 | Нижний шток | Нерж. сталь 416 |
| 6 | Длинна втулка | медь/PTFE |
| 7 | Короткая втулка | медь/PTFE |
| 8 | O-Ring | EPDM/NBR |

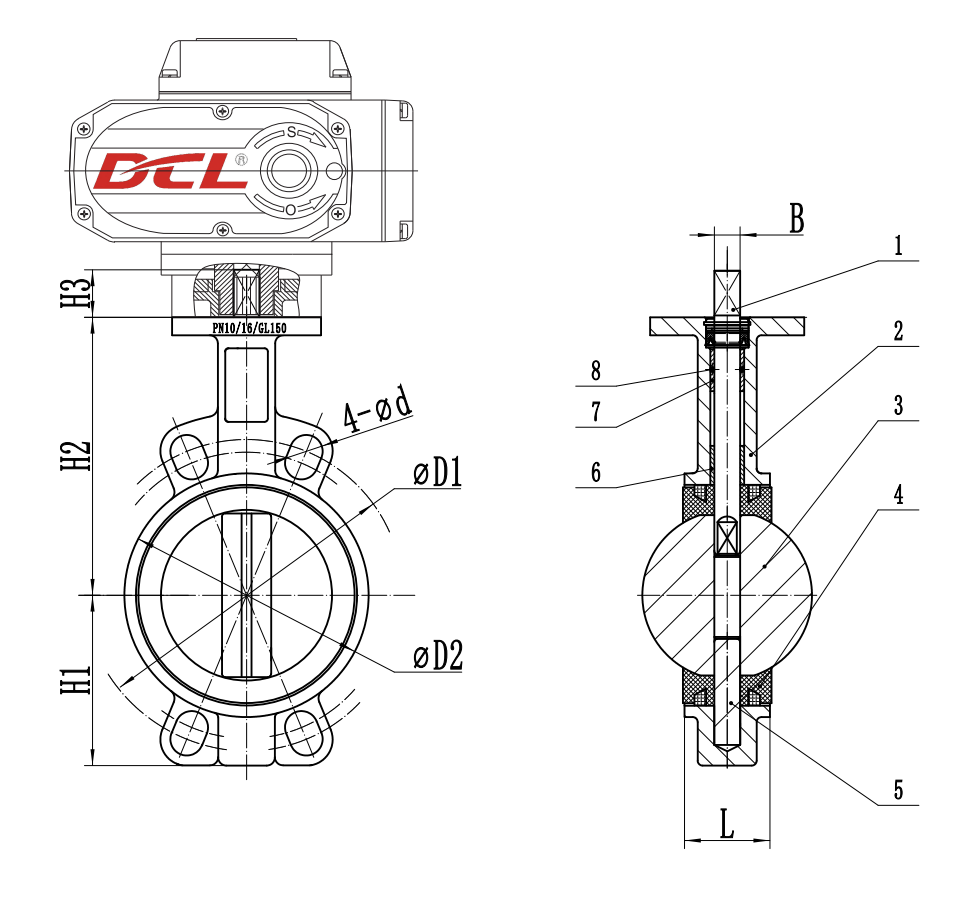

| Диаметр (DN) | H1 | H2 | H3 | L | D1 (PN16) | D2 | Количество и диаметр отверстий (болтов) | D | Количество и диаметр меньших отверстий (болтов) | B |
| DN50 | 70 | 130 | 12 | 42.6 | 125 | 91 | 4–Ø19 | 50 | 4–Ø7 | 11 |
| DN65 | 76 | 143 | 15 | 45.6 | 145 | 105 | 4–Ø19 | 50 | 4–Ø7 | 14 |
| DN80 | 89 | 155 | 15 | 45.6 | 160 | 120 | 4–Ø19 | 50 | 4–Ø7 | 14 |
| DN100 | 104 | 170 | 17 | 52 | 180 | 152 | 4–Ø19 | 70 | 4–Ø10 | 17 |
| DN125 | 120 | 190 | 17 | 55.6 | 210 | 177 | 4–Ø23 | 70 | 4–Ø10 | 17 |
| DN150 | 139 | 210 | 17 | 55.6 | 240 | 205 | 4–Ø23 | 70 | 4–Ø10 | 17 |
| DN200 | 175 | 243 | 25 | 60 | 295 | 260 | 4–Ø23 | 102 | 4–Ø12 | 22 |
| DN250 | 203 | 282 | 30 | 67.6 | 355 | 315 | 4–Ø25 | 102 | 4–Ø12 | 22 |
| DN300 | 242 | 310 | 30 | 77 | 410 | 371 | 4–Ø25 | 102 | 4–Ø12 | 22 |
