СВЕРХМИНИАТЮРНЫЙ ЭЛЕКТРОПРИВОД СЕРИИ DCL-02

Рабочие параметры

СВЕРХМИНИАТЮРНЫЙ МНОГООБОРОТНЫЙ ЭЛЕКТРОПРИВОД DCL-MZZ

Рабочие параметры

Электродвигатель

Электродвигатели электроприводов серии DCL имеют некоторые особенности конструкции: электродвигатель привода обладает более высоким пусковым моментом. Это обусловлено рабочими характеристиками клапана; привод должен иметь способность к запуску с полной нагрузкой при открытии, закрытии и в любом другом промежуточном положении. В то же время электродвигатель привода имеет меньшую инерцию вращения ввиду необходимости регулировать расход (диапазон открытия).

Остановка привода вызывает резкий нагрев электродвигателя. Для
предохранения электродвигателя и системы управления обмотка

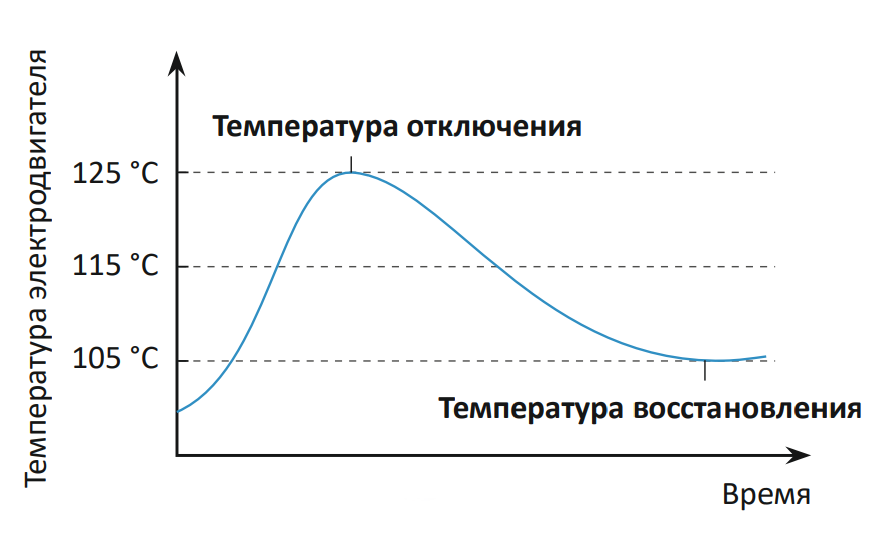

электродвигателя защищена терморезистором PTC (c положительным температурным коэффициентом), который размыкает
цепь, когда температура достигает 125 °C, и восстанавливает цепь,
когда температура снижается до 90–105 °C.

СЕРВОКОНТРОЛЛЕР

Уникальная конструкция цепи, импортные электронные компоненты и комплектующие промышленного класса, а также современная технология изготовления печатной платы DCL обеспечивают высокое качество и надежность сервоконтроллера.

Печатная плата в корпусе из пластиковой смолы обладает повышенной ударопрочностью и влагостойкостью.

Уникальная функция электронного торможения обеспечивает апериодичность привода в неподвижном положении с нулевым значением коэффициента демпфирования (стандартное значение: менее 3,5).

УСТРОЙСТВО МИКРОРЕГУЛИРОВАНИЯ ЭЛЕКТРИЧЕСКОГО ОГРАНИЧЕНИЯ ХОДА

Благодаря уникальной патентованной технологии DCL очень просто регулировать электрический ограничитель хода привода в направлениях открытия и закрытия с помощью шестигранного ключа. При этом уникальная функция микрорегулирования обеспечивает высочайшую точность настройки электрического ограничителя хода.

Патент № ZL201020214725.8.

УСТРОЙСТВО ТОЧНОЙ РЕГУЛИРОВКИ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

Благодаря запатентованной технологии DCL, просто регулировать положение кулачков, замыкающих концевые выключатели и ограничивающих ход привода в направлениях открытия и закрытия, шестигранным ключом. При этом уникальная функция регулирования обеспечивает высочайшую точность настройки электрического ограничителя хода.

Патент № ZL201020214725.8.

ЭЛЕКТРИЧЕСКАЯ И МЕХАНИЧЕСКАЯ ФУНКЦИЯ ОГРАНИЧЕНИЯ

Функция электрического ограничения: электрический концевой выключатель, расположенный внутри привода, защищает привод путем отключения цепи, когда привод достигает предельных значений полностью открытого и полностью закрытого положений или любого заданного положения между этими значениями.

Функция механического ограничения выходного вала: если не работает электрическое ограничение, то выходной вал привода будет заблокирован механическим ограничителем для защиты клапана от повреждения.

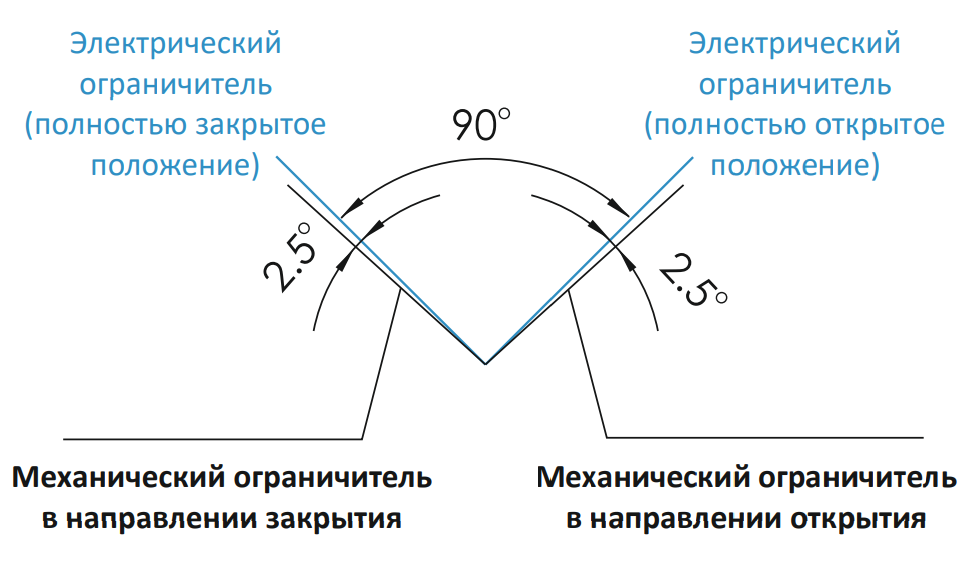

На схеме графически показаны относительные положения электрического и механического ограничителей.

ФУНКЦИЯ ЗАЩИТЫ ОТ ПРЕВЫШЕНИЯ КРУТЯЩЕГО МОМЕНТА (ДОПОЛНИТЕЛЬНАЯ)

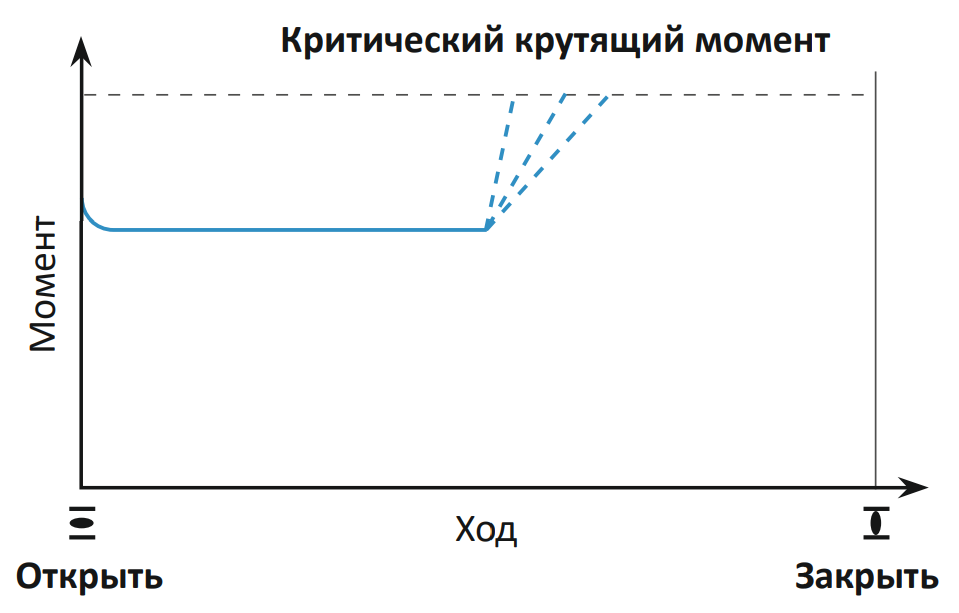

Если клапан залипает во время работы из-за наличия примесей и посторонних веществ в трубе или по другим причинам, то происходит мгновенный скачок выходного момента привода до критических для клапана (заданных) значений, при этом переключатель момента отключит цепь, чтобы защитить клапан и привод от повреждений.

ФУНКЦИЯ НАГРЕВА И УДАЛЕНИЯ ВЛАГИ (ДОПОЛНИТЕЛЬНАЯ)

На приводе серии DCL, в его внутренней полости, где размещена электрическая часть, может быть установлен электронный нагревательный элемент с PTC для предотвращения повреждения электронных компонентов под воздействием конденсата.

Он применяется в местах с относительно высокой влажностью и высокими перепадами дневных и ночных температур.

Нагреватель работает постоянно и постоянно запитан, независимо от того, работает или не работает привод.
