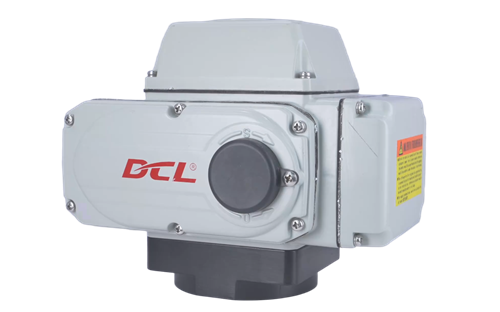

ЭЛЕКТРОПРИВОД СЕРИИ DCL-100/200/300
Получить КП

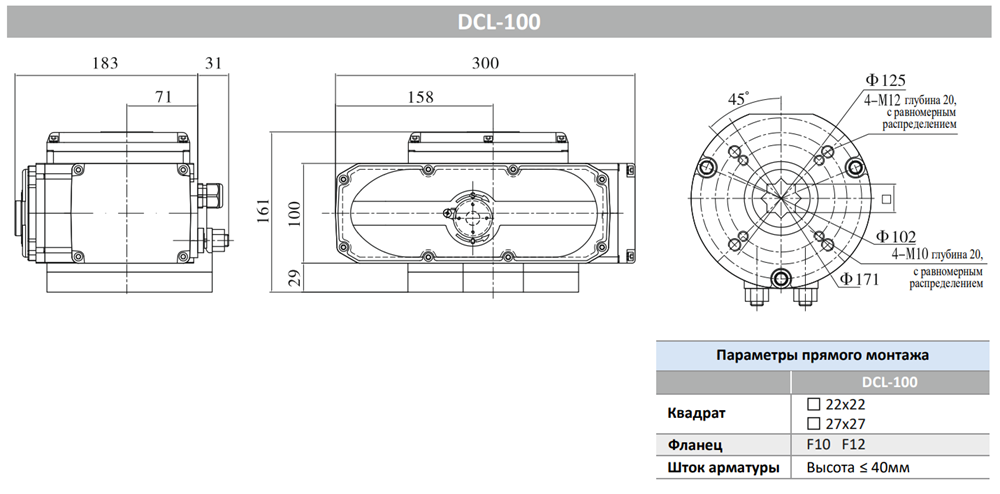

Технические характеристики DCL-100
| Параметры | DCL-100 | |||
|---|---|---|---|---|
| 24 В пост. тока | 110 В перем. тока | 220 В перем. тока | 380 В перем. тока | |
| Мощность двигателя | 113 Вт | 120 Вт | 120 Вт | 90 Вт |
| Номинальный ток | 6,5 А | 2,0 А | 1,0 А | 0,5 А |
| Стандартное время / Крутящий момент | 50 с / 1000 Н·м | 30 с / 1000 Н·м | ||
| Максимальный крутящий момент | 1300 Н·м | |||
| Угол поворота | 0–90°, регулируемый | |||
| Предусмотренные цепи управления | Типы A, B, C, D, E, F, G, H, GEY | |||
| Общая масса | 14 кг | |||
| Сопротивление изоляции | 100 МОм / 250 В пост. тока | 100 МОм / 500 В пост. тока | ||
| Прочность изоляции | 500 В перем. тока, 1 минута | 1500 В перем. тока, 1 минута | 1800 В перем. тока, 1 минута | |
| Класс защиты | IP67 | |||
| Угол монтажа | 360° под любым углом | |||
| Электрический интерфейс | Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии | |||
| Температура окружающей среды | от –25 до +55 °C | |||
| Опции | Защита от превышения крутящего момента / Нагреватель удаления влаги / Купольный индикатор / Рукоятка | |||

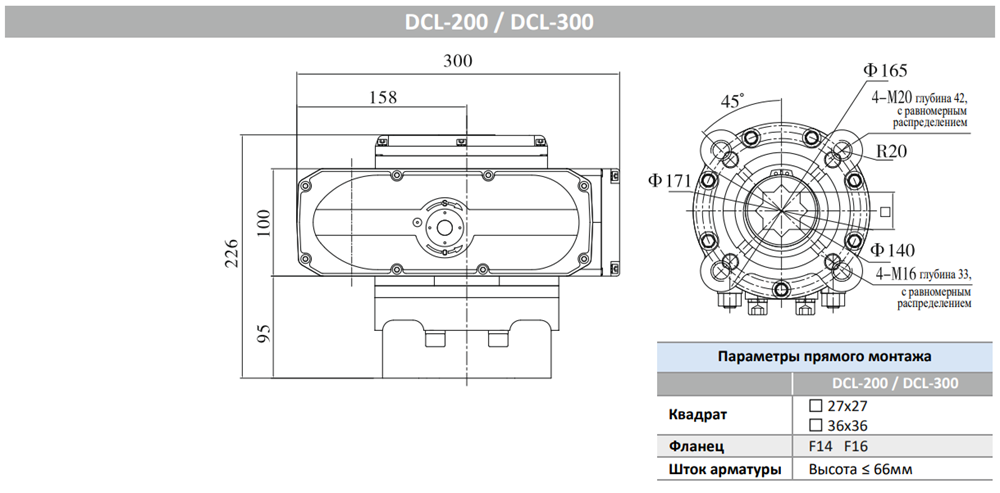

Технические характеристики DCL-200/300
| Параметры | DCL-200 / DCL-300 | |||
|---|---|---|---|---|
| 24 В пост. тока | 110 В перем. тока | 220 В перем. тока | 380 В перем. тока | |
| Мощность двигателя | 113 Вт | 120 Вт | 120 Вт | 90 Вт |
| Номинальный ток | 7,1 А | 2,2 А | 1,1 А | 0,6 А |
| Стандартное время / Крутящий момент | 110 с / 2000 Н·м 170 с / 3000 Н·м |
90 с / 2000 Н·м 110 с / 3000 Н·м |
||
| Максимальный крутящий момент | 2600 Н·м / 3900 Н·м | |||
| Угол поворота | 0–90°, регулируемый | |||
| Предусмотренные цепи управления | Типы A, B, C, D, E, F, G, H, GEY | |||
| Общая масса | 21 кг | |||
| Сопротивление изоляции | 100 МОм / 250 В пост. тока | 100 МОм / 500 В пост. тока | ||
| Прочность изоляции | 500 В перем. тока, 1 минута | 1500 В перем. тока, 1 минута | 1800 В перем. тока, 1 минута | |
| Класс защиты | IP67 | |||
| Угол монтажа | 360° под любым углом | |||
| Электрический интерфейс | Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии | |||
| Температура окружающей среды | от –25 до +55 °C | |||
| Опции | Защита от превышения крутящего момента / Нагреватель удаления влаги / Купольный индикатор / Рукоятка | |||
