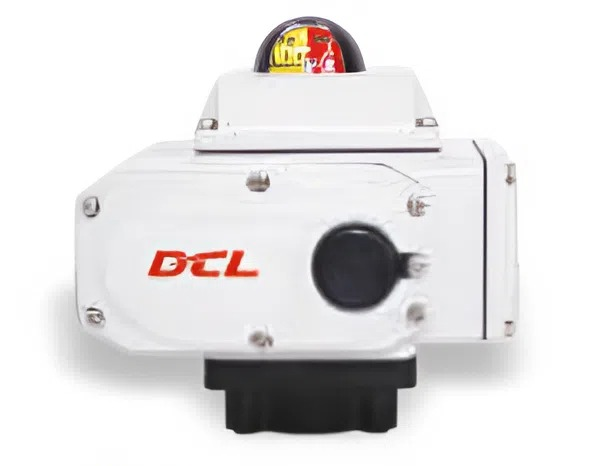

ЭЛЕКТРОПРИВОД СЕРИИ DCL-20/40/60

РАБОЧИЕ ПАРАМЕТРЫ

Параметры	DCL-20
	24 В пост. тока	24 В перем. тока	110 В перем. тока	380 В перем. тока	220 В перем. тока
Мощность двигателя	35 Вт	40 Вт	40 Вт	30 Вт	40 Вт
Номинальный ток	3,57 А	3,65 А	0,65 А	0,15 А	0,37 А
Стандартное время / Крутящий момент	30 с / 200 Н·м
Максимальный крутящий момент	260 Н·м
Нестандартное время / Крутящий момент	15 с / 100 Н·м
Угол поворота	0–90°, регулируемый
Предусмотренные цепи управления	Типы A, B, C, D, E, F, G, H, GEY
Общая масса	9 кг
Сопротивление изоляции	100 МОм / 250 В пост. тока		100 МОм / 500 В пост. тока
Прочность изоляции	500 В перем. тока, 1 минута		1500 В перем. тока, 1 минута		1800 В перем. тока, 1 минута
Класс защиты	IP67
Угол монтажа	360° под любым углом
Электрический интерфейс	Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии
Температура окружающей среды	от –25 до +55 °C
Опции	Защита от превышения крутящего момента / Нагреватель удаления влаги / Купольный индикатор / Рукоятка

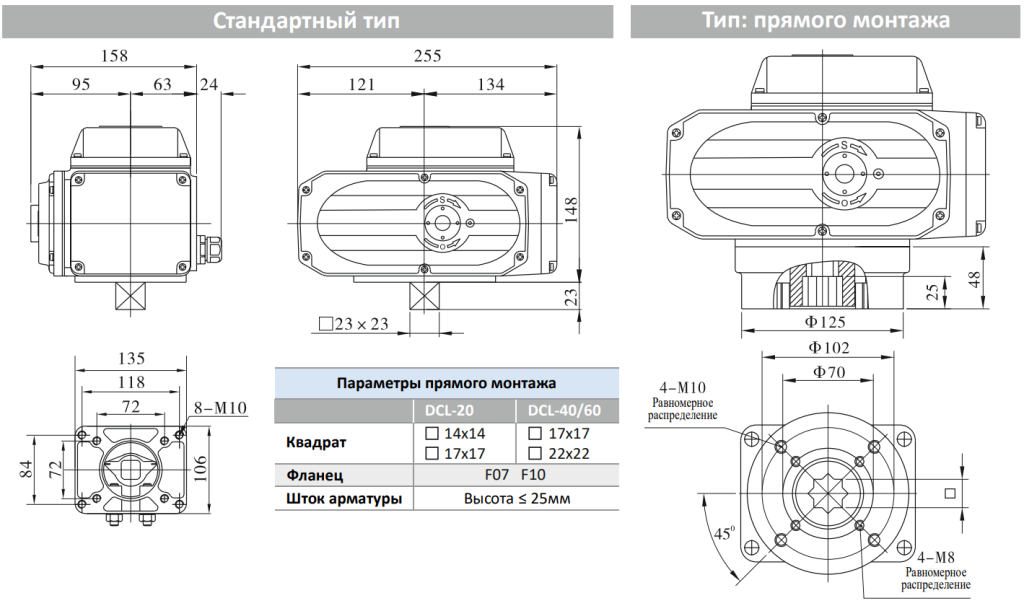

ГАБАРИТЫ

Параметры	DCL-40
	24 В пост. тока	24 В перем. тока	110 В перем. тока	380 В перем. тока	220 В перем. тока
Мощность двигателя	70 Вт	90 Вт	90 Вт	40 Вт	90 Вт
Номинальный ток	5,13 А	6,80 А	1,12 А	0,29 А	0,57 А
Стандартное время / Крутящий момент	30 с / 400 Н·м
Максимальный крутящий момент	520 Н·м
Нестандартное время / Крутящий момент	15 с / 200 Н·м
Угол поворота	0–90°, регулируемый
Предусмотренные цепи управления	Типы A, B, C, D, E, F, G, H, GEY
Общая масса	9,5 кг
Сопротивление изоляции	100 МОм / 250 В пост. тока		100 МОм / 500 В пост. тока
Прочность изоляции	500 В перем. тока, 1 минута		1500 В перем. тока, 1 минута		1800 В перем. тока, 1 минута
Класс защиты	IP67
Угол монтажа	360° под любым углом
Электрический интерфейс	Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии
Температура окружающей среды	от –25 до +55 °C
Опции	Защита от превышения крутящего момента / Нагреватель удаления влаги / Купольный индикатор / Рукоятка

Параметры	DCL-60
	24 В пост. тока	24 В перем. тока	110 В перем. тока	380 В перем. тока	220 В перем. тока
Мощность двигателя	70 Вт	90 Вт	90 Вт	40 Вт	90 Вт
Номинальный ток	6,80 А	6,80 А	1,18 А	0,29 А	0,60 А
Стандартное время / Крутящий момент	45 с / 600 Н·м
Максимальный крутящий момент	800 Н·м
Нестандартное время / Крутящий момент	-
Угол поворота	0–90°, регулируемый
Предусмотренные цепи управления	Типы A, B, C, D, E, F, G, H, GEY
Общая масса	10 кг
Сопротивление изоляции	100 МОм / 250 В пост. тока		100 МОм / 500 В пост. тока
Прочность изоляции	500 В перем. тока, 1 минута		1500 В перем. тока, 1 минута		1800 В перем. тока, 1 минута
Класс защиты	IP67
Угол монтажа	360° под любым углом
Электрический интерфейс	Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии
Температура окружающей среды	от –25 до +55 °C
Опции	Защита от превышения крутящего момента / Нагреватель удаления влаги / Купольный индикатор / Рукоятка
