Взрывозащищенная модель привода
Электроприводы серии DCL во взрывозащищённом исполнении обеспечивают надежную работу в условиях повышенной опасности. Соответствуют требованиям взрывозащиты 1 Ex db h IIC T4 Gb Ex h tb IIIC T135°C Db X.
ЭЛЕКТРОПРИВОДЫ ВЗРЫВОЗАЩИЩЁННОЙ СЕРИИ DCL ЯВЛЯЮТСЯ ИДЕАЛЬНЫМ ВЫБОРОМ
- Для сокращения затрат на запуск в работу, повышения высокой точности и уровня автоматизации применяется все более и более автоматизированное оборудование.
- В таких взрывопожароопасных условиях и средах, как нефть, химия, электроэнергия, металлургия, газовые отрасли и т. д., важно применять оборудование с высоким уровнем автоматизации, которое позволяет персоналу находиться вдали от потенциально опасных сред.
- Оборудование силовых приводов, используемое во взрывопожароопасных средах, должно отвечать основному требованию взрывозащиты: полной безопасности в любых ситуациях. Электропривод, установленный во взрывопожароопасных средах, также должен отвечать этому требованию.
Электроприводы DCL Ex используются для управления или регулирования запорного органа клапана или другого оборудования, вращая его на угол 0-90° (для электропривода типоразмера DCL Ex05 возможна настройка до 360°), например шаровые краны, дисковые затворы, пробковые краны и т.д.
Электрический привод работает от напряжения 380В/220В/110В переменного тока или 24В/12В постоянного тока, а также входящего управляющего сигнала 4-20мА или 0-10В постоянного тока. Режим работы S3 с коэффициентом цикличности 70%. Максимальный крутящий момент приводов взрывозащищенной серии достигает 3000 Нм. Возможно исполнение с цифровым управлением по протоколам ModBus.
Преимущества
Характеристики взрывозащищенной серии:
- Компактность
- Эстетичность
- Простота монтажа
- Соответствуют требованиям взрывозащиты 1 Ex db h IIC T4 Gb Ex h tb IIIC T135°C Db X.
Код заказа
Перечень типов электроприводов DCL взрывозащищенной серии
| Тип привода | Стандартное время / Крутящий момент | Нестандартное время / Крутящий момент | Угол поворота (макс. диапазон) | Общая масса | Электропитание | Выбор схемы управления |
|---|---|---|---|---|---|---|
| DCL-Ex05 | 20 с / 50 Н·м |
4 с / 20 Н·м 10 с / 30 Н·м 60 с / 50 Н·м |
0–360°, регулируемый | 3,0 кг |
12/24 В пост. тока 110/220/380 В перем. тока |
Типы: A/B/C/D/E/F/G/H/GEY |
| DCL-Ex10 | 30 с / 100 Н·м |
15 с / 50 Н·м 60 с / 100 Н·м |
0–90°, регулируемый | 5,0 кг |
12/24 В пост. тока 110/220/380 В перем. тока |
Типы: A/B/C/D/E/F/G/H/GEY |
| DCL-Ex20 | 30 с / 200 Н·м |
15 с / 100 Н·м 60 с / 200 Н·м |
0–90°, регулируемый | 5,5 кг |
12 В/24 В пост. тока 110/220/380 В перем. тока |
Типы: A/B/C/D/E/F/G/H/GEY |
| DCL-Ex40 | 30 с / 400 Н·м |
15 с / 200 Н·м 60 с / 400 Н·м |
0–90°, регулируемый | 9,5 кг |
24 В пост. тока 220/380 В перем. тока |
Типы: A/B/C/D/E/F/G/H/GEY |
| DCL-Ex60 | 30 с / 600 Н·м | - | 0–90°, регулируемый | 12,0 кг |
24 В пост. тока 220/380 В перем. тока |
Типы: A/B/C/D/E/F/G/H/GEY |
| DCL-Ex100 | 30 с / 1000 Н·м | - | 0–90°, регулируемый | 10,0 кг |
24 В пост. тока 110/220/380 В перем. тока |
Типы: A/B/C/D/E/F/G/H/GEY |
| DCL-Ex200 | 30 с / 2000 Н·м | - | 0–90°, регулируемый | 14,5 кг |
24 В пост. тока 110/220/380 В перем. тока |
Типы: A/B/C/D/E/F/G/H/GEY |
| DCL-Ex300 | 110 с / 3000 Н·м | - | 0–90°, регулируемый | 21,5 кг |
24 В пост. тока 110/220/380 В перем. тока |
Типы: A/B/C/D/E/F/G/H/GEY |
Соответствие клапанам
| Тип привода | Дисковый затвор (≤ PN1,0 МПа) | Шаровой кран (≤ PN1,6 МПа) | Воздушный клапан (≤ PN0,1 МПа) |
|---|---|---|---|
| DCL-Ex05 | DN50–60 | DN40 | DN50–80 |
| DCL-Ex10 | DN80–100 | DN50–65 | DN100–200 |
| DCL-Ex20 | DN125–150 | DN80–100 | DN250–300 |
| DCL-Ex40 | DN200 | DN125 | DN350–450 |
| DCL-Ex60 | DN250 | DN150 | DN450–600 |
| DCL-Ex100 | DN300 | DN200 | DN700–800 |
| DCL-Ex200 | DN350 | DN250 | DN900 |
| DCL-Ex300 | DN450–600 | DN300–350 | DN1000–1200 |
ЧТО ТАКОЕ ВЗРЫВ?

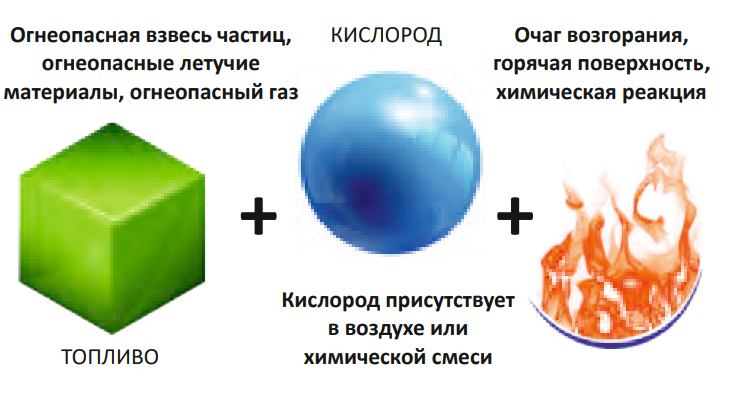

Обязательным условием возникновения взрыва является образование смеси взрывчатого вещества с кислородом в определенной пропорции и запуск химической реакции в соответствующих условиях возгорания.
Взрывом является реакция, протекающая со скоростью свыше скорости звука. Когда взрывчатая смесь достигает определенного объема, она внезапно взрывается, что влечет разрушительные последствия в виде взрывной волны.
ЧТО ТАКОЕ ВЗРЫВОЗАЩИТА?
Взрыв может быть предотвращен, если ограничить возникновение любого из трех перечисленных выше условий. Во множестве рабочих зон крайне трудно исключить наличие взрывчатых веществ и кислорода, поэтому необходимо исключать источники возгорания.
Электрооборудование — это потенциальный источник возгорания, который вызывает нагрев поверхностей, электростатические разряды или электрические искры от переходного тока и т. д. во время работы электрической машины.
Взрывозащищенное электрооборудование не становится потенциальным источником возгорания, т. к. в этом оборудовании на стадии его проектирования исключены нагрев поверхностей и образование искр от электрических токов.
КЛАССИФИКАЦИЯ ПО ПОТЕНЦИАЛЬНО ВЗРЫВООПАСНОЙ СРЕДЕ
Электрооборудование, применяемое во взрывоопасной газовой среде, обычно подразделяют на следующие категории:
- Электрооборудование, предназначенное для рудников (шахт).
- Электрооборудование, предназначенное для других взрывоопасных газовых сред, кроме рудников (шахт).
- Электрооборудование, предназначенное для взрывоопасных пылевых сред, помимо угольных шахт.
Электрооборудование категории II подразделяется на три подкатегории по магнитуре взрыва:
IIA, IIB, IIC в соответствии с БЭМЗ (Exd) и минимальным экспериментальным током воспламенения (искробезопасный тип) взрывчатого газа, при этом оборудование IIB пригодно для эксплуатационных условий оборудования IIA, а оборудование IIC пригодно для эксплуатационных условий оборудования IIA и IIB.
Электрооборудование категории II подразделяется на 6 температурных групп:
T1 (450 °C), T2 (300 °C), T3 (200 °C), T4 (135 °C), T5 (100 °C), T6 (85 °C) в соответствии с максимально допустимой температурой поверхности, при этом оборудование более высокой температурной группы пригодно для эксплуатационных условий более низких температурных групп.
Более 90 % взрывоопасных газов подпадают под магнитуды взрыва по кат. IIA, IIB и температурные группы T1–T4.
КЛАССИФИКАЦИЯ ПО ПОТЕНЦИАЛЬНО ВЗРЫВООПАСНОЙ СРЕДЕ
| Категории | Температурная группа | |||||
|---|---|---|---|---|---|---|
| T1 (450 °C) | T2 (300 °C) | T3 (200 °C) | T4 (135 °C) | T5 (100 °C) | T6 (85 °C) | |
| IIA | Ацетон, этан, аммиак, бензол, уксусная кислота, карбинол, пропан, метилбензол... | Спирт, бутан, бутанол, этилен, дихлорэтан... | Бензол, диэтопливо, авиабензин, этан, топливо... | Альдегид | ||
| IIB | Газ | Этен, этилен, кислород | Эфир | |||
| IIC | Водород | Этин | Сероуглерод | |||
