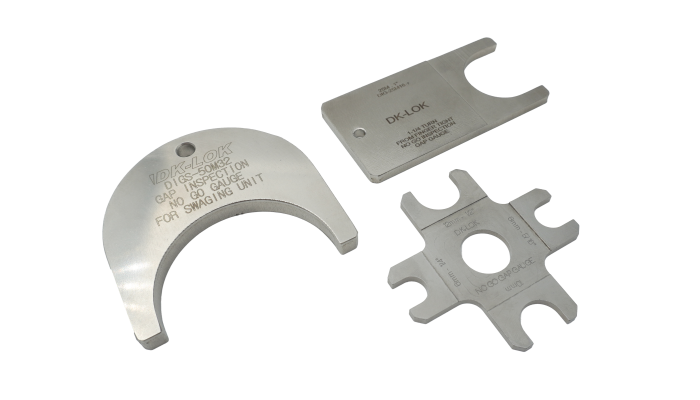

Щуп для измерения зазора

Щуп для измерения зазоров DIG - необходимый инструмент, позволяющий удостовериться, что фитинг был правильно смонтирован при первоначальной установке.

Инструкция по эксплуатации:

При первоначальном монтаже щуп для измерения зазоров позволяет убедиться, что гайка фитинга затянута в достаточной степени.

1. Если щуп не проходит в зазор между гайкой и корпусом шестигранника, значит, степень затяжки гайки фитинга при первоначальной сборке является достаточной.

Если щуп не проходит в зазор между гайкой и корпусом шестигранника, значит, степень затяжки гайки фитинга при первоначальной сборке является достаточной.

2. Если щуп проходит в зазор между гайкой и корпусом шестигранника, значит, требуется дополнительная подтяжка.

Если щуп проходит в зазор между гайкой и корпусом шестигранника, значит, требуется дополнительная подтяжка.
Заказ товаров
Для того, чтобы сделать заказ Вы можете отправить нам запрос с прикрепленным техническим заданием, кликнув по кнопке "Сделать заказ".
Сделать заказ
АРТИКУЛ Характеристики
Размер фитинга, дюйм Размер фитинга, мм Материал Корзина
DIG‑468 1/4, 3/8, 1/2, 3/4 6, 10, 12, 18 Нержавеющая сталь 316L
DIG‑4M3‑F 3/16 4 Нержавеющая сталь 316L
DIG‑6M4‑F 1/4 6 Нержавеющая сталь 316L
DIG‑8M5‑F 5/16 8 Нержавеющая сталь 316L
DIG‑10M‑F - 10 Нержавеющая сталь 316L
DIG‑12M8‑F 1/2 12 Нержавеющая сталь 316L
DIG‑14M15M16M10‑F 5/8 14, 15, 16 Нержавеющая сталь 316L
DIG‑18M12‑F 3/4 18 Нержавеющая сталь 316L
DIG‑20M22M14‑F 7/8 20, 22 Нержавеющая сталь 316L
DIG‑25M16‑F 1, 25 - Нержавеющая сталь 316L
DIG‑18M12 3/4 18 Нержавеющая сталь 316L
DIG‑25M16 1, 25 - Нержавеющая сталь 316L
DIG‑32M - 32 Нержавеющая сталь 316L
DIG‑38M - 38 Нержавеющая сталь 316L
DIG‑20 1-1/4 - Нержавеющая сталь 316L
DIG‑24 1-1/2 - Нержавеющая сталь 316L
DIGS‑50M32 2 50 Нержавеющая сталь 316L
DIG‑6M8M10M12M - - -
