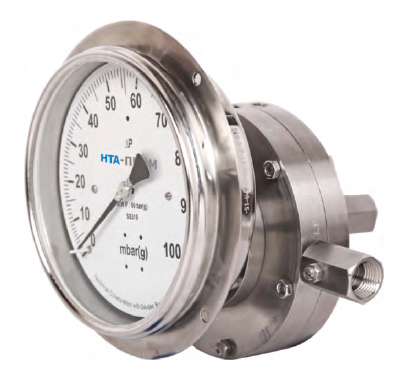

Дифференциальный манометр мембранного типа DPDX
Окружающая среда: от -60°C до 80°C, измеряемая среда: 100°C
Гарантия — 1 год.
Особенности
- Измерение дифференциального давления с погрешностью ±1% от полной шкалы
- В качестве чувствительного элемента используется мембрана
- Части, контактирующие с измеряемой средой, из нержавеющей стали 316 / 316L / Монель / Hastelloy-C (другие по запросу)
- Части, не контактирующие с измеряемой средой, и корпус из нержавеющей стали
- Диапазон низкого давления и высокого статического давления
- Градуировка циферблата под углом 270 °
| Циферблат | 100 мм* / 150 мм / 160 мм, алюминий, белый фон, черные символы |
|---|---|
| Корпус | Стандартно нерж. сталь 304 (по запросу нерж. сталь 316) с кольцом байонетного типа |
| Степень пылевлагозащиты | IP-68 (IS:13947 часть I / МЭК:60529) |
| Смотровое стекло | Безопасное стекло (ударопрочное / закаленное стекло) |
| Измерительная стрелка | Облегченная конструкция, подстройка нуля микрометрическим винтом |
| Чувствительный элемент | Мембрана |
| Части, контактирующие с измеряемой средой | Нерж. сталь 316 / нерж. сталь 316L / Монель / другие по запросу |
| Механизм | Стандартно нерж. сталь 304 (по запросу нерж. сталь 316) |
| Технологическое присоединение | Стандартно %" NPT (наружная резьба) (другие по запросу) |
| Диапазон измерения | Любой диапазон измерения в интервале от 0 до 250 мм вод. ст. и от 0 до 10000 мм вод. ст. (дифф. давление) / другие по запросу |
| Статическое давление | До 100 кг/см2 (изб.) (более высокое по запросу) |
| Погрешность | ±1% от полной шкалы |
| Выдуваемое устройство защиты | Сверху |
| Температура | Окружающая среда: от -60°C до 80°C, измеряемая среда: 100°C |
| Влияние температуры | Не более ±0,5% от полной шкалы/10°C при отклонении температуры от нормальной, равной 20°C |
| Опции |
Маркировка CE Сертификат Atex |
*Для монтажа в панель заподлицо на может использоваться манометр с номинальным диаметром 100 мм
Указанные здесь характеристики / значения являются стандартными для большинства промышленных применений. Другие, не указанные здесь характеристики, предоставляются по запросу. Для температур свыше 100°C рекомендуется использовать импульсную трубку достаточной длины для снижения температуры.
