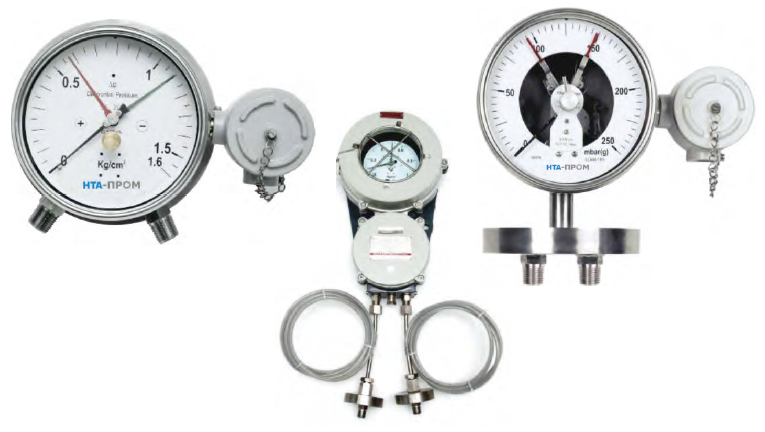

Реле дифференциального давления
Модели:
IDMSB (Микропереключатель сильфонного типа)
IDNSB (Переключатель NAMUR сильфонного типа)
IDNSD (Переключатель NAMUR мембранного типа)
Гарантия — 1 год.

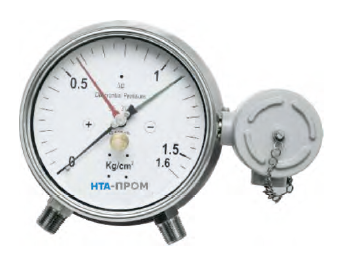

Реле дифференциального давления сильфонного типа с микропереключателем в погодозащищенном корпусе
Реле дифференциального давления мембранного типа с переключателем NAMUR в погодозащищенном корпусе

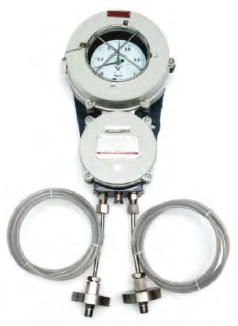

Реле дифференциального давления сильфонного типа с микропереключателем, корпусом во взрывозащищенном исполнении и мембранным разделителем
Компания "НТА-Пром" представляет высококачественные реле дифференциального давления с индикатором для большинства промышленных применений с целью точного управления промышленным оборудованием. Все выпускаемые приборы в обязательном порядке проходят испытание на соответствие требованиям конструкторской документации и контроль качества.
Особенности
Реле дифференциального давления с индикатором предназ- начены для использования в насосах, компрессорах, системах подачи смазки, турбинах, генераторах, бойлерах, печах и т.д. Они применяются в химической промыш- ленности, в производстве удобрений, черной и цветной металлургии, в целлюлозно-бумажной промышленности, на электростанциях, в системах очистки сточных вод, в нефте- переработке и нефтехимии, в производстве синтетических волокон и т.д.
| Циферблат | 100 мм/ 150 мм (для мембранного типа) и 150 мм (для сильфонного типа), алюминиевый циферблат, белый фон, черные символы |
|---|---|
| Корпус | Нерж. сталь 304 / нерж. сталь 316 с кольцом байонетного типа (для корпуса всепогодного исполнения - NAMUR и микропереключатель / взрывозащищенный корпус – только переключатель NAMUR), литой алюминий (только для микропереключателя во взрывозащищенном корпусе) |
| Степень защиты | Погодозащищенный корпус IP-68 (IS:13947 часть I / МЭК:60529), взрывозащищенный корпус IIA, IIB (аналог NEC кл. 1, раздел. 2, гр. C и D) |
| Смотровое стекло | Безопасное стекло |
| Кабельный ввод | ½” NPT (внутренняя резьба) |
| Переключатель |
1 SPDT / 2 SPDT, микропереключатель с контактами с магнитным поджатием Нагрузка 5 А при 230 В перем. тока / 3 А при 28 В пост. тока Индуктивные контакты (NAMUR), одинарные или сдвоенные, регулировка в пределах от 10 до 90% от диапазона измерения Номинальное напряжение 8,32 В пост. тока, рабочее напряжение, от 5 до 25 В пост. тока |
| Чувствительный элемент | Сильфон / мембрана |
| Материалы чувствительного элемента и частей, контактирующих с измеряемой средой | Нерж. сталь 316 / нерж. сталь 316L / Монель / Hastelloy-C / другие по запросу |
| Механизм | Латунь / нерж. сталь 304 / нерж. сталь 316 |
| Уставка | Регулируется во всем диапазоне измерения |
| Монтаж | Поверхностный монтаж / монтаж на 2" трубе |
| Технологическое присоединение | Стандартно 1/2” NPT (наружная резьба). Опционально имеются другие технологические присоединения |
| Диапазон измерения |
Макс. от 0 до 250 мм вод. ст. (дифф. давление) с переключателем NAMUR для мембранного типа, мин. от 0 до 2500 мм вод. ст. (дифф. давление) с переключателем NAMUR для сильфонного типа, мин. от 0 до 1 кг/см2 (дифф. давление) с микропереключателем для сильфонного типа Диапазоны измерения более высокого давления по запросу |
| Статическое давление | До 60 кг/см2 (изб.), более высокое по запросу |
| Погрешность |
Сильфонного типа с микропереключателем: ±1% от полной шкалы (индикация) и ±2% от полной шкалы (переключение) Сильфонного типа с переключателем NAMUR: ±1% от полной шкалы (индикация и переключение) Мембранного типа с переключателем NAMUR: ±1,6% от полной шкалы (индикация и переключение) |
| Температура | Окружающая среда: от -60°C до 60°C, измеряемая среда: 100°C |
| Влияние температуры | Не более ±0,5% от полной шкалы/10°C при отклонении температуры от нормальной, равной 20°C |
| Выдуваемое устройство защиты | Сверху корпуса (неприменимо для взрывозащищенного корпуса из литого алюминия) |
| Опции |
Мембранный разделитель с капилляром Маркировка CE Сертификат Atex |
Указанные здесь характеристики / значения являются стандартными для большинства промышленных применений. Другие, не указанные здесь характеристики, доступны по запросу.
