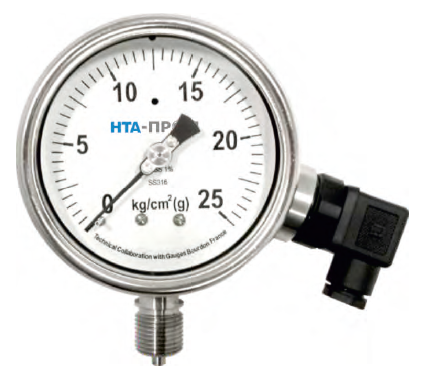

Манометр со встроенным преобразователем
Модели:
BSPGTX (Корпус без гидрозаполнения)
LF BSPGTX (Корпус с гидрозаполнением)
SF BSPGTX (Корпус с монолитной перегородкой без гидрозаполнения)
LS BSPGTX (Корпус с монолитной перегородкой с гидрозаполнением)
Cоответствует стандарту EN-837
Гарантия — 1 год.
Особенности
- Конструкция манометра соответствует стандарту EN-837
- Локальная индикация и передача сигнала в диспетчерскую
- Передача значений переменных процесса с помощью сигнала 4 - 20 мА
- Наглядный аналоговый индикатор. Внешнее электропитание не требуется.
- Работает по принципу "Plug and play" без необходимости конфигурирования
- Передача сигнала по стандарту NAMUR
- Диапазоны измерения от -1 - 0, 0 - 1 до 0 - 1000 кг/см2 (изб.) / бар (изб.)
- Номинальный диаметр 100 или 150 мм
ПРИНЦИП ДЕЙСТВИЯ
Модель BSPGTX может использоваться всегда, когда одновременно требуется локальная индикация значений давления и передача сигнала на центральный контроллер или в диспетчерскую. Прибор представляет собой комбинацию механической измерительной системы и высокоточной электронной обработки сигнала. Значение рабочего давления может надежно считываться, даже при отсутствии или перебоях в электропитании.
Модель BSPGTX представляет собой высококачественный манометр из нержавеющей стали с номинальным диаметром 100 или 150 мм, который производится в соответствии с требованиями стандарта EN 837-1. Измерительная система с трубкой Бурдона обеспечивает поворот стрелки, пропорциональный приложенному давлению. Электронный датчик угла поворота определяет положение вала стрелки и имеет бесконтактную конструкцию, не подверженную износу и трению. Далее формируется электрический выходной сигнал 4 - 20 мА, пропорциональный величине давления.
Модель BSPGTX, встроенная в высококачественный механический манометр, сочетает в себе преимущества передачи электрического сигнала с локальной индикацией. Диапазон измерения (электрический выходной сигнал) устанавливается автоматически в соответствии с механическим индикатором, т.е. диапазон полной шкалы соответствует сигналу 4 - 20 мА. Имеется возможность установки электрического нуля вручную.
| Соответствие стандарту | EN-837 |
|---|---|
| Циферблат | 100 мм / 150 мм / 160 мм, алюминий, белый фон, черные символы |
| Корпус | Нерж. сталь 304 / нерж. сталь 316 с кольцом байонетного типа |
| Степень пылевлагозащиты | IP-66 (IS:13947 часть I / МЭК:60529) |
| Смотровое стекло | Безопасное стекло (ударопрочное / закаленное стекло) |
| Трубка Бурдона | Нерж. сталь 316, нерж. сталь 316 Ti, нерж. сталь 316L, Монель |
| Грани под ключ | 22 мм, квадратного сечения, нерж. сталь 316, нерж. сталь 316 Ti, нерж. сталь 316L, Монель |
| Механизм | Нерж. сталь 304 / нерж. сталь 316 |
| Диапазон измерения | В соответствии со стандартом EN 837 (см. таблицу), минимальная шкала 1 кг/см2, максимальная шкала 1000 кг/см2 |
| Технологическое присоединение | Стандартно 1/2" NPT (наружная резьба) (другие опционально) |
| Погрешность | Стандартно ±1% от полной шкалы (по запросу 0,5% от полной шкалы) |
| Перегрузочная способность | В соответствии со стандартом EN 837 |
| Подстройка нуля | Измерительная стрелка с микрометрическим винтом |
| Выдуваемое устройство защиты | Сверху |
| Температура | Окружающая среда: от -40°C до 60°C, измеряемая среда: 200°C |
| Влияние температуры | Не более ±0,4% от полной шкалы/10°C при отклонении температуры от нормальной, равной 20°C (по стандарту EN-837) |
| Опции |
|
| Тип давления | бар, кг/см² | Цена деления |
|---|---|---|
| Вакуум | от -1 до 0 | 0,02 |
| от -760 до 0 мм рт. ст. | 20 | |
| Мановакууметрическое | от 0 до 0,6 | 0,05 |
| от -1 до 1,5 | 0,05 | |
| от -1 до 3 | 0,10 | |
| от -1 до 5 | 0,10 | |
| от -1 до 9 | 0,20 | |
| от -1 до 15 | 0,50 | |
| от -1 до 24 | 0,50 | |
| от -1 до 39 | 1,0 | |
|
Избыточное (С-образная трубка Бурдона) |
от 0 до 0,6 | 0,01 |
| от 0 до 1 | 0,02 | |
| от 0 до 1,6 | 0,05 | |
| от 0 до 2,5 | 0,05 | |
| от 0 до 4 | 0,10 | |
| от 0 до 6 | 0,10 | |
| от 0 до 10 | 0,20 | |
| от 0 до 16 | 0,50 | |
| от 0 до 25 | 0,50 | |
| от 0 до 40 | 1,0 | |
|
Избыточное (трубка Бурдона спирального типа) |
от 0 до 60 | 1,0 |
| от 0 до 100 | 2,0 | |
| от 0 до 160 | 5,0 | |
| от 0 до 250 | 5,0 | |
| от 0 до 400 | 10,0 | |
| от 0 до 600 | 10,0 | |
| от 0 до 800 | 20,0 | |
| от 0 до 1000 | 20,0 |
Указанные здесь характеристики / значения являются стандартными для большинства промышленных применений. Другие, не указанные здесь характеристики, предоставляются по запросу. Для температур свыше 100°C рекомендуется использовать подходящий охлаждающий элемент (сифон, охладитель, импульсную трубку, мембранный разделитель и т.д.)
| Напряжение питания UB | от 12 до 24 | В пост. тока |
|---|---|---|
| Влияние напряжения питания | ≤ 0,1 | % от полной шкалы/10 В |
| Допустимый уровень пульсаций | ≤ 10 | % от напряжения питания |
| Выходной сигнал | 4 - 20 мА, 2-проводная схема соединений | |
| Допустимая нагрузка RA | RA ≤ (UB - 12 В)/0,02 А, где RA в Омах, UB в волотах, но не более 600 Вт | |
| Влияние нагрузки | ≤ 0,1 | % от полной шкалы |
| Точка электрического нуля | Устанавливается переменной между клеммами 5 и 6 | |
| Долговременная стабильность электронного блока | <0,5 | % от полной шкалы/год |
| Электрический выходной сигнал | ≤ 1 % от шкалы | % от шкалы |
| Нелинейность | ≤ 1 % (калибровка предельного значения) | В пост. тока |
| Напряжение питания | от 12 до 24 | мА |
| Ток короткого замыкания | 100 | мВт |
| Мощность | 1000 | |
| Электрическое соединение | Штекер типа L, поворотный на 180°, макс. сечение проводников 1,5 мм2, защитная муфта, кабельный ввод M20 x 1,5, наружный диаметр кабеля 7 - 13 мм, включая защитную муфту | |
| Степень пылевлагозащиты проводки | IP-66 по стандарту МЭК-60529 | |
СХЕМА СОЕДИНЕНИЙ
Клеммы 3, 4, 5 и 6: Только для служебного пользования
* Данное технологическое присоединение не должно использоваться в качестве системы выравнивания потенциалов. Прибор следует подключать к системе выравнивания потенциалов через технологическое присоединение.
