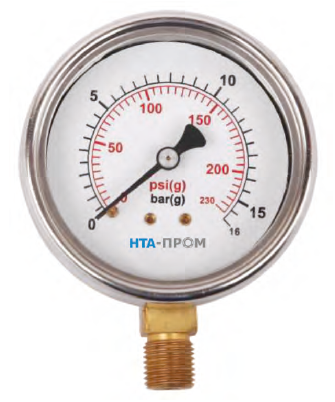

Манометр компактный SPGB
Модель: SPGB
Компактный промышленный манометр избыточного давления SPGB имеет внутренние детали выполненные из латуни и корпус без гидрозаполнения.
Гарантия — 1 год (с возможностью расширения гарантийного срока).
- Предназначены для большинства промышленных и коммерческих применений
- Диапазон измерения: от -1 до 250 кг/см²
- Трубка Бурдона из фосфористой бронзы / латуни
- Погрешность ±2% от полной шкалы
- Единицы измерения - кг/см², бар, psi
- Манометры с компактным циферблатом предназначены для OEM-применений для работы со сжатыми газами, линиями подачи смазки, воздушными регуляторами давления, газовыми баллонами и т.д.
| Циферблат | 40 мм / 50 мм / 63 мм, алюминий, белый фон, черные символы |
|---|---|
| Корпус | Штампованный, углеродистая сталь, эпоксидное покрытие черного цвета / нерж. сталь 304 |
| Степень пылевлагозащиты | IP-68 для 50 мм и 63 мм, корпус только из нерж. стали (неприменимо для корпуса из нерж. стали с номинальным диаметром 40 мм и всех штампованных стальных корпусов) |
| Трубка Бурдона | Фосфористая бронза / латунь |
| Грани под ключ | Латунь |
| Механизм | Латунь |
| Диапазон измерения | См. таблицу |
| Погрешность | ±2% от полной шкалы; 1,6% (для корпуса 63мм) опция A16 |
| Выдуваемое устройство защиты | Сверху для корпуса с номинальным диаметром 50 мм и 63 мм Неприменимо для корпуса с номинальным диаметром 40 мм |
| Температура | Окружающая среда: от -40°C до 60°C, измеряемая среда: 60°C |
| Влияние температуры | Не более ±0,4% от полной шкалы/10°C при отклонении температуры от нормальной, равной 20°C (по стандарту EN-837) |
| Опции |
|
| Диапазон измерения бар (изб.), кг/см² (изб.) | Номин. диаметр | ||
|---|---|---|---|
| 1-1/2" Циферблат | 2" Циферблат | 2-1/2" Циферблат | |
| от -1 до 0 вакуум | x | Да | Да |
| от -1 до +1,5 | x | Да | Да |
| от -1 до +3 | x | Да | Да |
| от -1 до +5 | x | Да | Да |
| от -1 до +9 | x | Да | Да |
| от -1 до +15 | x | Да | Да |
| от -1 до +24 | x | Да | Да |
| от -1 до +39 | x | Да | Да |
| от 0 до 1 | x | Да | Да |
| от 0 до 1,6 | x | Да | Да |
| от 0 до 2 | Да | Да | Да |
| от 0 до 2,5 | Да | Да | Да |
| от 0 до 4 | Да | Да | Да |
| от 0 до 6 | Да | Да | Да |
| от 0 до 10 | Да | Да | Да |
| от 0 до 16 | Да | Да | Да |
| от 0 до 25 | Да | Да | Да |
| от 0 до 40 | x | Да | Да |
| от 0 до 60 | x | Да | Да |
| от 0 до 100 | x | Да | Да |
| от 0 до 160 | x | Да | Да |
| от 0 до 250 | x | Да | Да |
Да = Диапазон доступен X = Диапазон недоступен
Примечание: Соответствие между диапазонами измерения и номинальными диаметрами показано в таблице.
Указанные здесь характеристики / значения являются стандартными для большинства промышленных применений. Другие, не указанные здесь характеристики, доступны по запросу.
