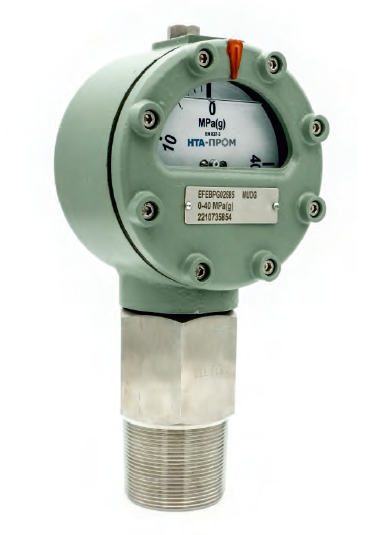

Манометры бурового раствора
Модель: MUDG
Гарантия — 1 год (с возможностью расширения гарантийного срока).
- Для применения в нефтяной / угольной промышленности
- Данный манометр предназначен для измерения давления в трубной обвязке грязевых насосов пульсирующих сред с твердыми частицами во взвешенном состоянии
- Манометр также может использоваться для любых других жидкостей
- Прочная конструкция манометра может выдерживать тяжелые условия эксплуатации
- Диапазоны измерения давления соответствуют требованиям нефтедобывающей отрасли
- Слишком высокое давление указывает на закупорку бурового долота или увеличение плотности или вязкости бурового раствора. Оперативная индикация давления грязевого насоса предотвращает возникновение проблем с циркуляцией, позволяя буровому мастеру предпринять соответствующие меры и избежать серьезных проблем
Принцип действия
- Давление мембраны из нержавеющей стали (1.4404/AISI 316L) через жидкость (силиконовое масло), полностью заполняющую трубку Бурдона, передается по капилляру в рабочую камеру.
- Резиновый кожух защищает мембрану из нержавеющей стали от грязной промывочной жидкости.
- Внезапные колебания давления демпфируются в капиллярной трубке (соединительной трубке)
- Чувствительный элемент смонтирован в корпусе с гидрозаполнением, поглощающий колебания движущихся частей и внешние вибрации
- Масло также обеспечивает смазку соединений, предотвращает коррозию и образование конденсата на смотровом стекле манометра.
| Циферблат | Номинальный диаметр 4" (100 мм) |
|---|---|
| Тип циферблата | Подвижный (вращающийся), алюминий, белый фон, черные символы |
| Смотровое стекло | Безопасное стекло Perspex |
| Трубка Бурдона | Нерж. сталь 316 |
| Механизм | Нерж. сталь 304 |
| Диапазон измерения | Мин. от 0 до 100 бар, макс. от 0 до 420 бар |
| Корпус | Литой алюминий, IP-68 |
| Погрешность | ±1% от полной шкалы |
| Перегрузочная способность | 130% от полной шкалы |
| Чувствительный элемент | Мембрана, нерж. сталь 316L |
| Герметичная камера | Шестигранная, нерж. сталь 316 |
| Герметизирующая жидкость | Силиконовое масло |
| Защита от грязи | Кожух из нитрила / витона |
| Технологическое присоединение | 2" LP (наружная резьба) / 2" NPT(наружная резьба) / фланец |
| Гидрозаполнение корпуса | Глицерин / силиконовое масло |
| Опции |
|
Указанные здесь характеристики / значения являются стандартными для большинства промышленных применений. Другие, не указанные здесь характеристики, доступны по запросу.
