Области применения в промышленности:
- нефтегазовая промышленность
- химическая и нефтехимическая промышленность
- аналитическое оборудование
- пищевая промышленность
- судостроение и морские платформы
- полупроводниковая промышленность
- автомобильная промышленность и альтернативные виды топлива
- энергетика
Система заказа позволяет гибко конфигурировать датчик:
- Тип чувствительного элемента (НСХ): Pt100, Pt500, Pt1000
- Количество чувствительных элементов: один или два
- Схема подключения: 2-, 3- или 4-проводная
- Калибровочный стандарт: IEC/ГОСТ или DIN 43760
- Класс точности: A, B или AA
- Диаметр защитной арматуры: от 3 до 10 мм
- Материал защитной арматуры: SS316, SS316L, Inconel, Hastelloy, Monel и другие
- Материал резьбового соединения: SS304, SS316
- Присоединение к процессу: 1/2" NPT или M20 x 1.5 или по запросу
- Тип клеммной головки: IP-65, IP-67, взрывозащита Gr IIC, ATEX, с откидной крышкой
- Преобразователь температуры встроенный или выносной с выходными сигналами HART v7 (4-20 мА), Foundation Fielbus, Profibus, Modbus RTU
- Дополнительные опции: кабельная втулка, заглушка, разъём, монтажный кронштейн, защитная гильза и др.
Для заказа достаточно сформировать код по примеру (RTD104—1—1—3W—IEC—A—6—S6S—Al—2—15N—H2—S6S—15N—400—1(SS316)—1), указав необходимые параметры.
Наши технические специалисты готовы предоставить полную информацию и оказать оперативную помощь в подборе оптимальной конфигурации под вашу технологическую задачу.
Звоните по номеру телефона 8-495-363-63-00 или отправьте заявку по электронной почте zakaz@nta-prom.ru.
Код заказа
Пример кода заказа
Кликните на обозначение в коде, чтобы перейти к параметру
ТИП ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА (НСХ)
|
Обозначение
|
Описание
|
|
1
|
Pt. 100
|
|
2
|
Pt. 1000
|
|
XXX
|
Пожалуйста, укажите
|
КОЛИЧЕСТВО ЧУВСТВИТЕЛЬНЫХ ЭЛЕМЕНТОВ
|
Число
|
Описание
|
|
1
|
Один
|
|
2
|
Два
|
СХЕМА ПОДКЛЮЧЕНИЯ
|
Обозначение
|
Описание
|
|
2W
|
2-х проводная
|
|
3W
|
3-х проводная
|
|
4W
|
4-х проводная
|
КАЛИБРОВОЧНЫЙ СТАНДАРТ
|
Обозначение
|
Стандарт
|
|
IEC
|
IEC/ГОСТ
|
|
DIN
|
DIN 43760
|
КЛАСС КАЛИБРОВКИ
|
Обозначение
|
Описание
|
|
A
|
Класс А
|
|
B
|
Класс В
|
|
AA
|
Класс АА
|
ДИАМЕТР ЗАЩИТНОЙ АРМАТУРЫ
|
Диаметр, мм
|
Описание
|
|
3
|
3 мм
|
|
4.5
|
4.5 мм
|
|
6
|
6 мм
|
|
8
|
8 мм
|
|
10
|
10 мм
|
|
XXX
|
Пожалуйста, укажите в мм
|
МАТЕРИАЛ ЗАЩИТНОЙ АРМАТУРЫ
|
Обозначение
|
Материал
|
|
S6S
|
SS316
|
|
446
|
SS446
|
|
310
|
SS310
|
|
S6L
|
SS316L
|
|
600
|
Inconel 600
|
|
800
|
Inconel 800
|
|
XXX
|
Пожалуйста, укажите
|
КЛЕММНАЯ ГОЛОВКА
|
Обозначение
|
Материал
|
|
Al
|
Алюминиевый сплав
|
|
S4S
|
SS304
|
|
S6S
|
SS316
|
|
XXX
|
Пожалуйста, укажите
|
КОЛИЧЕСТВО КАБЕЛЬНЫХ ВВОДОВ
|
Число
|
Описание
|
|
1
|
Один
|
|
2
|
Два
|
РЕЗЬБА КАБЕЛЬНОГО ВВОДА (F)
|
Обозначение
|
Резьба
|
|
15N
|
1/2" NPT
|
|
20E
|
3/4" ET
|
|
15M
|
M20 x 1.5
|
|
15B
|
1/2" BSP
|
|
XXX
|
Пожалуйста, укажите
|
ТИП ГОЛОВКИ
|
Обозначение
|
Описание
|
|
H1
|
Пылевлагозащита IP-65
|
|
H2
|
Пылевлагозащита IP-67
|
|
H4
|
Взрывозащита, IP-67, Gr IIC
|
|
H5
|
ATEX
|
|
H8
|
Исполнение с откидной крышкой
|
|
XXX
|
Пожалуйста, укажите
|
НЕПОДВИЖНОЕ РЕЗЬБОВОЕ СОЕДИНЕНИЕ
|
Обозначение
|
Материал
|
|
S4S
|
SS304
|
|
S6S
|
SS316
|
ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ
|
Обозначение
|
Резьба
|
|
15N
|
1/2" NPT
|
|
15M
|
M20 x 1.5
|
|
XXX
|
Пожалуйста, укажите
|

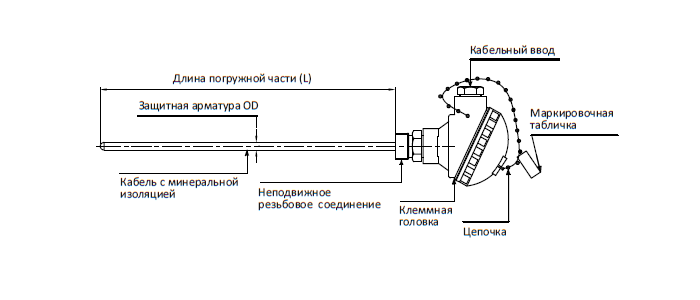

ДЛИНА ПОГРУЖНОЙ ЧАСТИ (IL), ММ
|
Значение
|
Описание
|
|
—
|
Пожалуйста, укажите в мм
|
ДРУГИЕ ОПЦИИ
|
Обозначение
|
Описание
|
|
0
|
Без опций
|
|
1
|
Кабельный ввод (указать материал)
|
|
2
|
Заглушка (указать материал)
|
|
3
|
Преобразователь встроенный в головку
|
|
4
|
Зажим для крепления преобразователя
|
|
5
|
6 Пин/10 Пин контактный разъем
|
|
6
|
Особые требования
|
|
7
|
Монтажный кронштейн
|
|
8
|
Защитная гильза
|
