Области применения в промышленности:
- нефтегазовая промышленность (магистральные и промысловые трубопроводы)
- химическая и нефтехимическая промышленность
- энергетика (котлы, паропроводы, теплообменники)
- пищевая промышленность
- судостроение и морские платформы
- полупроводниковое производство
- автомобилестроение и альтернативные виды топлива
Система заказа позволяет гибко конфигурировать датчик:
- Тип чувствительного элемента (НСХ): K, J, E, T, N
- Количество элементов: один или два
- Тип подключения: заземлённый или незаземлённый спай
- Калибровочный стандарт: IEC/ГОСТ или ANSI MC 96.1
- Класс точности: 1 или 2
- Диаметр защитной арматуры: от 3 до 10 мм
- Материал защитной арматуры и площадки: SS304, SS316, Inconel, Hastelloy, Monel и др.
- Дополнительные опции: кабельная втулка, разъём и др.
Для заказа достаточно сформировать код по примеру (ТС207—К—1—UG—IEC—1—6—S6S—S4S—15N—500—1—3000—S6S—25x25x15), указав необходимые параметры.
Наши технические специалисты готовы предоставить полную информацию и оказать оперативную помощь в подборе оптимальной конфигурации под вашу технологическую задачу.
Звоните по номеру телефона 8-495-363-63-00 или отправьте заявку по электронной почте zakaz@nta-prom.ru.
Код заказа
Пример кода заказа
Кликните на обозначение в коде, чтобы перейти к параметру
ТИП ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА (НСХ)
|
Обозначение
|
Материал
|
|
K
|
Хромель/Алюмель
|
|
J
|
Железо/Константан
|
|
E
|
Хромель/Константан
|
|
T
|
Медь/Константан
|
|
N
|
Нихросил/Нисил
|
|
R
|
Pt PrRh 13%
|
|
S
|
Pt PrRh 10%
|
|
B
|
Pt PrRh 6% Pt PrRh 30%
|
КОЛИЧЕСТВО ЧУВСТВИТЕЛЬНЫХ ЭЛЕМЕНТОВ
|
Число
|
Описание
|
|
1
|
Один
|
|
2
|
Два
|
ТИП ПОДКЛЮЧЕНИЯ
|
Обозначение
|
Описание
|
|
UG
|
Без заземления
|
|
G
|
С заземлением
|
КАЛИБРОВОЧНЫЙ СТАНДАРТ
|
Обозначение
|
Стандарт
|
|
IEC
|
IEC/ГОСТ
|
|
ANSI
|
MC 96.1
|
КЛАСС КАЛИБРОВКИ
|
Класс
|
Описание
|
|
1
|
Класс 1
|
|
2
|
Класс 2
|
ДИАМЕТР ЗАЩИТНОЙ АРМАТУРЫ
|
Диаметр, мм
|
Описание
|
|
3
|
3 мм
|
|
4.5
|
4.5 мм
|
|
6
|
6 мм
|
|
8
|
8 мм
|
|
10
|
10 мм
|
|
XXX
|
Пожалуйста, укажите в мм
|
МАТЕРИАЛ ЗАЩИТНОЙ АРМАТУРЫ
|
Обозначение
|
Материал
|
|
S6S
|
SS316
|
|
446
|
SS446
|
|
310
|
SS310
|
|
S6L
|
SS316L
|
|
600
|
Inconel 600
|
|
800
|
Inconel 800
|
|
XXX
|
Пожалуйста, укажите
|
МАТЕРИАЛ РЕГУЛИРУЕМОГО ФИТИНГА
|
Обозначение
|
Материал
|
|
S4S
|
SS304
|
|
S6S
|
SS316
|
|
XXX
|
Пожалуйста, укажите
|
ПРИСОЕДИНЕНИЕ РЕГУЛИРУЕМОГО ФИТИНГА
|
Обозначение
|
Резьба
|
|
15N
|
1/2" NPT
|
|
15B
|
1/2" BSP
|
|
XXX
|
Пожалуйста, укажите
|
ДЛИНА ПОГРУЖНОЙ ЧАСТИ (IL), ММ
|
Значение
|
Описание
|
|
—
|
Пожалуйста, укажите в мм
|
ВИД ГИБКОГО КАБЕЛЯ
|
Обозначение
|
Описание
|
|
1
|
Кабель с изоляцией из ПТФЭ и оболочкой из ПТФЭ
|
|
2
|
Изоляция из ПТФЭ, оплетка из ПТФЭ и нержавеющей стали
|
|
3
|
Кабель с изоляцией FG/FG-типа
|
|
4
|
Кабель FG/FG/нерж.сталь
|
|
5
|
ПТФЭ /нерж.сталь/FG
|
ДЛИНА ГИБКОГО КАБЕЛЯ, ММ
|
Значение
|
Описание
|
|
—
|
Пожалуйста, укажите в мм
|
МАТЕРИАЛ ПЛОЩАДКИ ПОД ПРИВАРКУ
|
Обозначение
|
Материал
|
|
S6S
|
SS316
|
|
S6L
|
SS316L
|
|
XXX
|
Пожалуйста, укажите
|
РАЗМЕР ПЛОЩАДКИ ПОД ПРИВАРКУ
|
Формат
|
Описание
|
|
Длина (L) x Ширина (B) x Высота (H)
|
Пожалуйста, укажите в мм
|
ДРУГИЕ ОПЦИИ
|
Обозначение
|
Описание
|
|
0
|
Без опций
|
|
1
|
Соединительный зажим
|

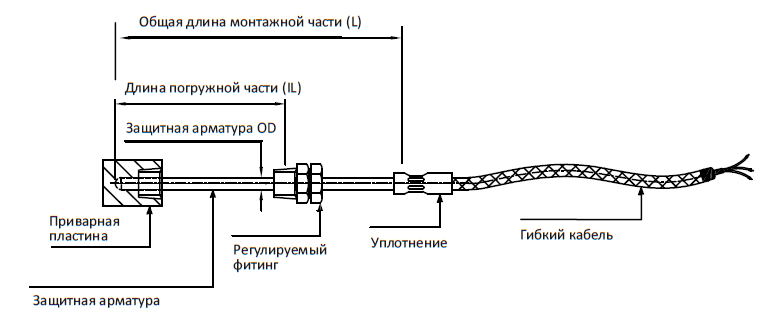

Примечание: Длина уплотнения (стандартная) — 40 мм. L = IL + 50 мм — общая длина.
