Области применения в промышленности:
- нефтеперерабатывающие и нефтехимические установки
- энергетические объекты (паровые и водогрейные котлы, турбины, паропроводы)
- металлургические печи и термические нагревательные установки
- химические реакторы и теплообменное оборудование
- судостроение и морские добывающие платформы
- целлюлозно-бумажная и пищевая промышленность
Система заказа позволяет гибко конфигурировать датчик:
- Тип чувствительного элемента (НСХ): K, J, E, T, N
- Количество элементов: один или два
- Тип подключения: заземлённый (G) или незаземлённый (UG) спай
- Калибровочный стандарт: IEC/ГОСТ или ANSI MC 96.1
- Класс точности: 1 или 2
- Диаметр защитной арматуры: 3, 4.5, 6, 8, 10 мм (возможны нестандартные размеры)
- Материал защитной арматуры: SS316, SS316L (специальные материалы по запросу)
- Материал клеммной головки: алюминиевый сплав, SS304, SS316
- Тип исполнения головки: пылевлагозащита IP-65 (H1) или IP-67 (H2), взрывозащита IP-67 Gr IIC (H4), ATEX (H5), IEC-Ex (H6), FM (H7), исполнение с откидной крышкой (H8)
- Материал штуцера и монтажного кронштейна: SS304, SS316, SS316L
- Преобразователь температуры встроенный или выносной с выходными сигналами HART v7 (4-20 мА), Foundation Fielbus, Profibus, Modbus RTU
- Присоединение к процессу (резьба штуцера): 1/2" NPT, 3/4" ET, M20 x 1.5, 1/2" BSP или по запросу
- Дополнительные опции: кабельный ввод, заглушка, удерживающий зажим, опорная пластина под преобразователь, контактный разъем (6/12 pin), гибкий кабель
Для заказа достаточно сформировать код по примеру (Mi Tube Skin—K—1—UG—IEC—1—6—S6S—Al—2—15N—H2—S6S—15N—400—S6L—200), указав необходимые параметры.
Наши технические специалисты готовы предоставить полную информацию и оказать оперативную помощь в подборе оптимальной конфигурации под вашу технологическую задачу.
Звоните по номеру телефона 8-495-363-63-00 или отправьте заявку по электронной почте zakaz@nta-prom.ru.
Код заказа
Пример кода заказа
Кликните на обозначение в коде, чтобы перейти к параметру
ТИП ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА (НСХ)
|
Обозначение
|
Материал
|
|
K
|
Хромель/Алюмель
|
|
J
|
Железо/Константан
|
|
E
|
Хромель/Константан
|
|
T
|
Медь/Константан
|
|
N
|
Нихросил/Нисил
|
КОЛИЧЕСТВО ЧУВСТВИТЕЛЬНЫХ ЭЛЕМЕНТОВ
|
Число
|
Описание
|
|
1
|
Один
|
|
2
|
Два
|
ТИП ПОДКЛЮЧЕНИЯ
|
Обозначение
|
Описание
|
|
UG
|
Без заземления
|
|
G
|
С заземлением
|
КАЛИБРОВОЧНЫЙ СТАНДАРТ
|
Обозначение
|
Стандарт
|
|
IEC
|
IEC/ГОСТ
|
|
ANSI
|
MC 96.1
|
КЛАСС КАЛИБРОВКИ
|
Класс
|
Описание
|
|
1
|
Класс 1
|
|
2
|
Класс 2
|
ДИАМЕТР ЗАЩИТНОЙ АРМАТУРЫ
|
Диаметр, мм
|
Описание
|
|
3
|
3 мм
|
|
4.5
|
4.5 мм
|
|
6
|
6 мм
|
|
8
|
8 мм
|
|
10
|
10 мм
|
|
XXX
|
Пожалуйста, укажите в мм
|
МАТЕРИАЛ ЗАЩИТНОЙ АРМАТУРЫ
|
Обозначение
|
Материал
|
|
S6S
|
SS316
|
|
S6L
|
SS316L
|
|
XXX
|
Пожалуйста, укажите
|
КЛЕММНАЯ ГОЛОВКА
|
Обозначение
|
Материал
|
|
AI
|
Алюминиевый сплав
|
|
S4S
|
SS304
|
|
S6S
|
SS316
|
КОЛИЧЕСТВО КАБЕЛЬНЫХ ВВОДОВ
|
Число
|
Описание
|
|
1
|
Один
|
|
2
|
Два
|
РЕЗЬБА КАБЕЛЬНОГО ВВОДА (F)
|
Обозначение
|
Резьба
|
|
15N
|
1/2" NPT
|
|
20E
|
3/4 ET
|
|
15M
|
M20 x 1.5
|
|
15B
|
1/2" BSP
|
|
XXX
|
Пожалуйста, укажите
|
ТИП ГОЛОВКИ
|
Обозначение
|
Описание
|
|
H1
|
Пылевлагозащита IP-65
|
|
H2
|
Пылевлагозащита IP-67
|
|
H4
|
Взрывозащита, IP-67, Gr IIC
|
|
H5
|
ATEX
|
|
H6
|
IEC-Ex
|
|
H7
|
FM
|
|
H8
|
Исполнение с откидной крышкой
|
|
XXX
|
Пожалуйста, укажите
|
МАТЕРИАЛ ШТУЦЕРА
|
Обозначение
|
Материал
|
|
S4S
|
SS304
|
|
S6S
|
SS316
|
|
XXX
|
Пожалуйста, укажите
|
ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ
|
Обозначение
|
Резьба
|
|
15N
|
1/2" NPT
|
|
15B
|
1/2" BSP
|
|
XXX
|
Пожалуйста, укажите
|

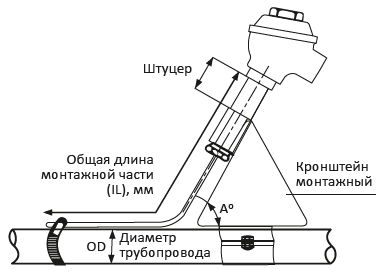

ОБЩАЯ ДЛИНА МОНТАЖНОЙ ЧАСТИ (IL), ММ
|
Значение
|
Описание
|
|
—
|
Пожалуйста, укажите в мм
|
МАТЕРИАЛ КРОНШТЕЙНА
|
Обозначение
|
Материал
|
|
S6S
|
SS316
|
|
S6L
|
SS316L
|
|
XXX
|
Пожалуйста, укажите
|
ДИАМЕТР ТРУБОПРОВОДА, ММ
|
Значение
|
Описание
|
|
—
|
Пожалуйста, укажите в мм
|
ДРУГИЕ ОПЦИИ
|
Обозначение
|
Описание
|
|
0
|
Без опций
|
|
1
|
Кабельный ввод (указать материал)
|
|
2
|
Заглушка (указать материал)
|
|
3
|
Преобразователь встроенный в головку
|
|
4
|
Удерживающий зажим
|
|
5
|
Опорная пластина под преобразователь
|
|
6
|
6 Пин/12 Пин контактный разъем
|
|
7
|
Особые требования
|
|
8
|
Монтажный кронштейн
|
|
9
|
Гибкий кабель (тип и материал)
|
