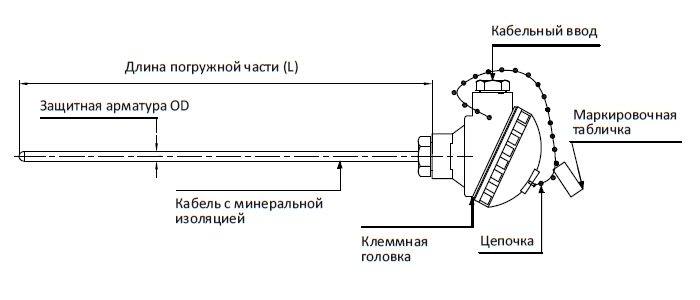

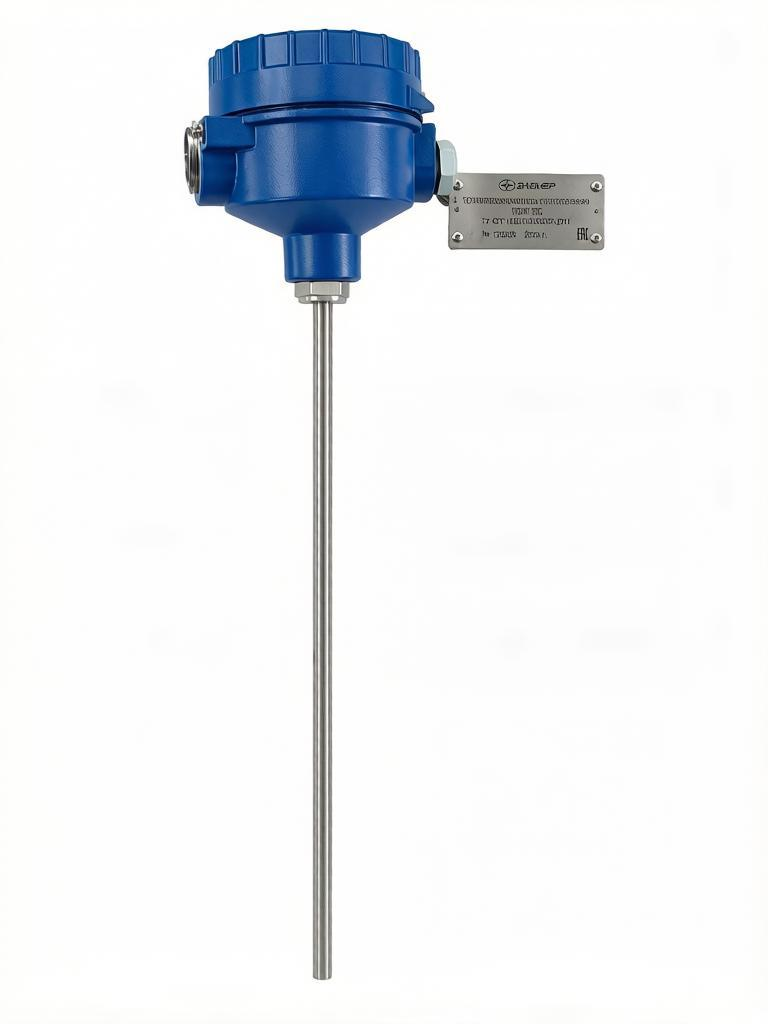

ТЕРМОПАРА С ГЛАДКИМ ШТОКОМ TC-101
Термопара с гладким штоком ТС‑101 - это базовое решение от НТА‑ПРОМ для измерения температуры в различных отраслях промышленности.
Модель относится к линейке термопар с гладким штоком и поставляется с клеммной головкой из алюминиевого сплава, защитной арматурой из нержавеющей стали (например, SS316) и возможностью выбора типа чувствительного элемента (K, J, E, T, N, R, S, B)
Благодаря гладкому штоку и широкому выбору материалов (нержавеющая сталь, жаропрочные сплавы Inconel, Hastelloy, Monel) термопара ТС‑101 подходит для различных отраслей промышленности.
- нефтегазовой промышленности
- химической промышленности
- энергетической промышленности
- пищевой промышленности
- судостроения
- полупроводникового производства
Система заказа позволяет гибко конфигурировать датчик:
- Количество элементов: один или два
- Тип подключения: заземлённый или незаземлённый спай
- Калибровочный стандарт: IEC/ГОСТ или ANSI MC 96.11
- Класс точности: 1 или 2
- Диаметр защитной арматуры: от 3 до 10 мм
- Преобразователь температуры встроенный или выносной с выходными сигналами HART v7 (4-20 мА), Foundation Fielbus, Profibus, Modbus RTU
- Присоединение к процессу: 1/2" NPT, M20 x 1.5 или по запросу
- Дополнительные опции: кабельная втулка, разъём и др.
Для заказа достаточно сформировать код по примеру (ТС101—К—1—UG—IEC—1—6—S6S—Al—2—15N—H1—500—1(8S316)), указав необходимые параметры.
Наши технические специалисты готовы предоставить полную информацию и оказать оперативную помощь в подборе оптимальной конфигурации под вашу технологическую задачу.
Звоните по номеру телефона 8-495-363-63-00 или отправьте заявку по электронной почте zakaz@nta-prom.ru
Код заказа
Пример кода заказа
Кликните на обозначение в коде чтобы перейти к параметру
С101—K—1—UG—IEC—1—6—S6S—Al—2—15N—H1—500—1(8S316)
ТИП ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА (НСХ)
| Обозначение | Материал |
| K | Хромель/Алюмель |
| J | Железо/Константан |
| E | Хромель/Константан |
| T | Медь/Константан |
| N | Нихросил/Нисил |
| R | Pt PtRh 13% |
| S | Pt PtRh 10% |
| B | Pt PtRh 6% Pt PtRh 30% |
КОЛИЧЕСТВО ЧУВСТВИТЕЛЬНЫХ ЭЛЕМЕНТОВ
| Обозначение | Описание |
| 1 | Один |
| 2 | Два |
ТИП ПОДКЛЮЧЕНИЯ
| Обозначение | Описание |
| UG | Без заземления |
| G | С заземлением |
КАЛИБРОВОЧНЫЙ СТАНДАРТ
| Обозначение | Стандарт |
| IEC | IEC/ГОСТ |
| ANSI | MC 96.1 |
КЛАСС КАЛИБРОВКИ
| Класс | Описание |
| 1 | Класс 1 |
| 2 | Класс 2 |
ДИАМЕТР ЗАЩИТНОЙ АРМАТУРЫ
| Диаметр, мм | Обозначение |
| 3 | 3 мм |
| 4.5 | 4.5 мм |
| 6 | 6 мм |
| 8 | 8 мм |
| 10 | 10 мм |
| XXX | Пожалуйста, укажите в мм |
МАТЕРИАЛ ЗАЩИТНОЙ АРМАТУРЫ
| Обозначение | Материал |
| S65 | SS316 |
| S61 | SS316L |
| S46 | SS446 |
| S60 | Сплав марки 600 (Incolly 600) |
| S310 | SS310 |
| S80 | Сплав марки 800 (Incolly 800) |
| XXX | Пожалуйста, укажите |
КЛЕММНАЯ ГОЛОВКА
| Обозначение | Материал |
| AI | Алюминиевый сплав |
| S45 | SS304 |
| S65 | SS316 |
КОЛИЧЕСТВО КАБЕЛЬНЫХ ВВОДОВ
| Обозначение | Описание |
| 1 | Один |
| 2 | Два |
РЕЗЬБА КАБЕЛЬНОГО ВВОДА (F)
| Обозначение | Резьба |
| 15N | 1/2" NPT |
| 20E | 3/4" ET |
| 15M | M20 x 1.5 |
| 15B | 1/2" BSP |
| XXX | Пожалуйста, укажите |
ТИП ГОЛОВКИ
| Обозначение | Описание |
| H1 | Пылевлагозащита IP-65 |
| H2 | Пылевлагозащита IP-67 |
| H4 | Взрывозащищенная оболочка IP-67 |
| H5 | ATEX |
| H8 | Исполнение с откидной крышкой |
| XXX | Пожалуйста, укажите |
ДЛИННА ПОГРУЖНОЙ ЧАСТИ, ММ
| Значение | Описание |
| — | Пожалуйста, укажите в мм |
ДРУГИЕ ОПЦИИ
| Обозначение | Описание |
| 0 | Без опций |
| 1 | Кабельный ввод (указать материал) |
| 2 | Заглушка (указать материал) |
| 3 | Преобразователь встроенный в головку |
| 4 | 6 Пин/10 Пин разъем |
| 5 | Опорная пластина под преобразователь |
| 6 | Особые требования |
| 7 | Монтажный кронштейн |
