ТЕРМОПАРА С ШТЕПСЕЛЬНЫМ РАЗЪЕМОМ ТС-202
ТЕРМОПАРА ТС‑202.

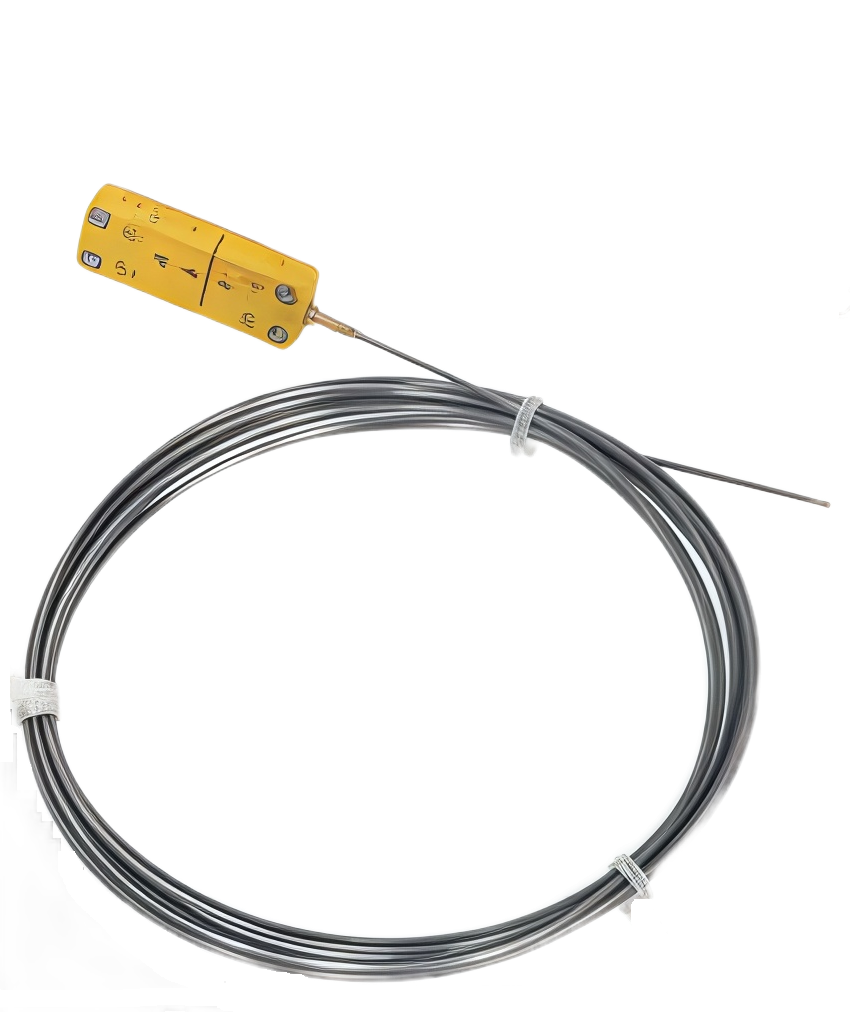

Термопара со штепсельным разъемом ТС‑202 предназначена для быстрого подключения и отключения измерительной цепи, что значительно упрощает монтаж, замену и техническое обслуживание датчика. Компактный штепсельный разъем обеспечивает надежный электрический контакт и герметичность соединения, а широкий выбор материалов защитной арматуры позволяет использовать термопару в различных промышленных средах.
Области применения в промышленности:
- нефтегазовая промышленность
- химическая и нефтехимическая промышленность
- энергетика
- пищевая промышленность
- судостроение и морские платформы
- полупроводниковое производство
- автомобилестроение и альтернативные виды топлива
Система заказа позволяет гибко конфигурировать датчик:
- Тип чувствительного элемента (НСХ): K, J, E, T, N
- Количество элементов: один или два
- Тип подключения: заземлённый или незаземлённый спай
- Калибровочный стандарт: IEC/ГОСТ или ANSI MC 96.1
- Класс точности: 1 или 2
- Диаметр защитной арматуры: от 3 до 10 мм
- Материал защитной арматуры: SS304, SS316, Inconel, Hastelloy, Monel и др.
- Дополнительные опции: по запросу
Для заказа достаточно сформировать код по примеру (ТС202—К—1—UG—IEC—1—6—S6S—S4S—15N—500), указав необходимые параметры.
Наши технические специалисты готовы предоставить полную информацию и оказать оперативную помощь в подборе оптимальной конфигурации под вашу технологическую задачу.
Звоните по номеру телефона 8-495-363-63-00 или отправьте заявку по электронной почте zakaz@nta-prom.ru.
Код заказа
Пример кода заказа
Кликните на обозначение в коде, чтобы перейти к параметру
ТС202— K— 1— UG— IEC— 1— 6— S6S— S4S— 15N— 500
ТИП ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА (НСХ)
| Обозначение | Материал |
| K | Хромель/Алюмель |
| J | Железо/Константан |
| E | Хромель/Константан |
| T | Медь/Константан |
| N | Нихросил/Нисил |
| R | Pt PrRh 13% |
| S | Pt PrRh 10% |
| B | Pt PrRh 6% Pt PrRh 30% |
КОЛИЧЕСТВО ЧУВСТВИТЕЛЬНЫХ ЭЛЕМЕНТОВ
| Число | Описание |
| 1 | Один |
| 2 | Два |
ТИП ПОДКЛЮЧЕНИЯ
| Обозначение | Описание |
| UG | Без заземления |
| G | С заземлением |
КАЛИБРОВОЧНЫЙ СТАНДАРТ
| Обозначение | Стандарт |
| IEC | IEC/ГОСТ |
| ANSI | MC 96.1 |
КЛАСС КАЛИБРОВКИ
| Класс | Описание |
| 1 | Класс 1 |
| 2 | Класс 2 |
ДИАМЕТР ЗАЩИТНОЙ АРМАТУРЫ
| Диаметр, мм | Описание |
| 3 | 3 мм |
| 4.5 | 4.5 мм |
| 6 | 6 мм |
| 8 | 8 мм |
| 10 | 10 мм |
| XXX | Пожалуйста, укажите в мм |
МАТЕРИАЛ ЗАЩИТНОЙ АРМАТУРЫ
| Обозначение | Материал |
| S6S | SS316 |
| 446 | SS446 |
| 310 | SS310 |
| S6L | SS316L |
| 600 | Inconel 600 |
| 800 | Inconel 800 |
| XXX | Пожалуйста, укажите |
МАТЕРИАЛ РЕГУЛИРУЕМОГО ФИТИНГА
| Обозначение | Материал |
| S4S | SS304 |
| S6S | SS316 |
| XXX | Пожалуйста, укажите |
ПРИСОЕДИНЕНИЕ РЕГУЛИРУЕМОГО ФИТИНГА
| Обозначение | Резьба |
| 15N | 1/2" NPT |
| 15M | M20 x 1.5 |
| XXX | Пожалуйста, укажите |
ДЛИНА ПОГРУЖНОЙ ЧАСТИ (IL), ММ
| Значение | Описание |
| — | Пожалуйста, укажите в мм |

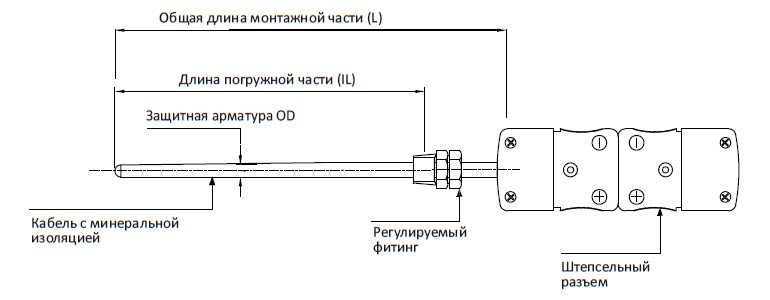

Примечание: Длина регулируемого фитинга — 50 мм. L = IL + 50 мм — общая длина.
