Области применения в промышленности:
- нефтегазовая промышленность (в том числе offshore-платформы)
- химическая и нефтехимическая промышленность
- энергетика (включая атомную и тепловую генерацию)
- пищевая промышленность
- судостроение
- полупроводниковое производство
- автомобилестроение и альтернативные виды топлива
Система заказа позволяет гибко конфигурировать датчик:
- Тип чувствительного элемента (НСХ): K, J, E, T, N, R, S, B
- Количество элементов: один или два
- Тип подключения: заземлённый или незаземлённый спай
- Калибровочный стандарт: IEC/ГОСТ или ANSI MC 96.1
- Класс точности: 1 или 2
- Диаметр защитной арматуры: от 3 до 10 мм
- Материал защитной арматуры и фланца: SS304, SS316, Inconel, Hastelloy, Monel, титан и др.
- Тип клеммной головки: IP-65, IP-67, взрывозащита, ATEX, с откидной крышкой
- Параметры фланца: диаметр (15, 20, 25, 40, 50, 80), класс давления (150#, 300#, 600#, 900#, 1500#, 2500#), тип уплотнительной поверхности (RF, FF, RTJ, LT, LG) и материал
- Преобразователь температуры встроенный или выносной с выходными сигналами HART v7 (4-20 мА), Foundation Fielbus, Profibus, Modbus RTU
- Присоединение к процессу: 1/2" NPT, M20 x 1.5 или по запросу
- Дополнительные опции: кабельная втулка, заглушка, разъём, монтажная трубка и др.
Для заказа достаточно сформировать код по примеру (ТС107—K—1—UG—IEC—1—6—S6S—Al—2—15N—H2—S6S—A—15ARF—CST—400—3), указав необходимые параметры.
Наши технические специалисты готовы предоставить полную информацию и оказать оперативную помощь в подборе оптимальной конфигурации под вашу технологическую задачу.
Звоните по номеру телефона 8-495-363-63-00 или отправьте заявку по электронной почте zakaz@nta-prom.ru.
Код заказа
Пример кода заказа
Кликните на обозначение в коде, чтобы перейти к параметру
ТИП ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА (НСХ)
|
Обозначение
|
Материал
|
|
K
|
Хромель/Алюмель
|
|
J
|
Железо/Константан
|
|
E
|
Хромель/Константан
|
|
T
|
Медь/Константан
|
|
N
|
Нихросил/Нисил
|
|
R
|
Pt PrRh 13%
|
|
S
|
Pt PrRh 10%
|
|
B
|
Pt PrRh 6% Pt PrRh 30%
|
КОЛИЧЕСТВО ЧУВСТВИТЕЛЬНЫХ ЭЛЕМЕНТОВ
|
Число
|
Описание
|
|
1
|
Один
|
|
2
|
Два
|
ТИП ПОДКЛЮЧЕНИЯ
|
Обозначение
|
Описание
|
|
UG
|
Без заземления
|
|
G
|
С заземлением
|
КАЛИБРОВОЧНЫЙ СТАНДАРТ
|
Обозначение
|
Стандарт
|
|
IEC
|
IEC/ГОСТ
|
|
ANSI
|
MC 96.1
|
КЛАСС КАЛИБРОВКИ
|
Класс
|
Описание
|
|
1
|
Класс 1
|
|
2
|
Класс 2
|
ДИАМЕТР ЗАЩИТНОЙ АРМАТУРЫ
|
Диаметр, мм
|
Описание
|
|
3
|
3 мм
|
|
4.5
|
4.5 мм
|
|
6
|
6 мм
|
|
8
|
8 мм
|
|
10
|
10 мм
|
|
XXX
|
Пожалуйста, укажите в мм
|
МАТЕРИАЛ ЗАЩИТНОЙ АРМАТУРЫ
|
Обозначение
|
Материал
|
|
S6S
|
SS316
|
|
446
|
SS446
|
|
310
|
SS310
|
|
S6L
|
SS316L
|
|
600
|
Inconel 600
|
|
800
|
Inconel 800
|
|
XXX
|
Пожалуйста, укажите
|
КЛЕММНАЯ ГОЛОВКА
|
Обозначение
|
Материал
|
|
Al
|
Алюминиевый сплав
|
|
S4S
|
SS304
|
|
S6S
|
SS316
|
КОЛИЧЕСТВО КАБЕЛЬНЫХ ВВОДОВ
|
Число
|
Описание
|
|
1
|
Один
|
|
2
|
Два
|
РЕЗЬБА КАБЕЛЬНОГО ВВОДА (F)
|
Обозначение
|
Резьба
|
|
15N
|
1/2" NPT
|
|
20E
|
3/4 ET
|
|
15M
|
M20 x 1.5
|
|
15B
|
1/2" BSP
|
|
XXX
|
Пожалуйста, укажите
|
ТИП ГОЛОВКИ
|
Обозначение
|
Описание
|
|
H1
|
Пылевлагозащита IP-65
|
|
H2
|
Пылевлагозащита IP-67
|
|
H4
|
Взрывозащита, IP-67, Gr IIC
|
|
H5
|
ATEX
|
|
H8
|
Исполнение с откидной крышкой
|
|
XXX
|
Пожалуйста, укажите
|
МАТЕРИАЛ* ЗАЩИТНОЙ ТРУБКИ
*Специальный материал по запросу
|
Обозначение
|
|
S4S
|
SS304
|
825
|
Inconel 825
|
|
S6S
|
SS316
|
600
|
Inconel 600
|
|
310
|
SS310
|
800
|
Inconel 800
|
|
446
|
SS446
|
321
|
SS321
|
|
S4L
|
SS304L
|
KAN
|
Kanthal
|
|
S6L
|
SS316L
|
HCC
|
Hastelloy C-276
|
|
CS
|
CS
|
HCB
|
Hastelloy B
|
|
410
|
SS410
|
MN4
|
Monel 400
|
|
575
|
SS317
|
MN5
|
Monel 500
|
|
S7L
|
SS317L
|
Ti
|
Ti-II
|
|
N200
|
Nickel 200
|
XXX
|
Укажите
|
РАЗМЕР ЗАЩИТНОЙ ТРУБКИ
|
Стандарт размеров защитной трубки
|
|
A
|
10x7
|
—
|
|
B
|
12x7
|
—
|
|
C
|
14x7
|
—
|
|
D
|
14x9
|
—
|
|
XXX
|
Пожалуйста, укажите
|
МАТЕРИАЛ ФЛАНЦА
|
Обозначение
|
Материал
|
|
CS
|
CS
|
|
S4S
|
SS304
|
|
S6S
|
SS316
|
РАЗМЕР ФЛАНЦА
|
Обозначение
|
Размер
|
|
15N
|
1/2"
|
|
20
|
3/4"
|
|
25
|
1"
|
|
40
|
1.5"
|
|
50
|
2"
|
|
80
|
3"
|
ДЛИНА ПОГРУЖНОЙ ЧАСТИ (IL), ММ
|
Значение
|
Описание
|
|
—
|
Пожалуйста, укажите в мм
|
ДРУГИЕ ОПЦИИ
|
Обозначение
|
Описание
|
|
0
|
Без опций
|
|
1
|
Кабельная втулка (указать материал)
|
|
2
|
Заглушка (указать материал)
|
|
3
|
Преобразователь встроенный в головку
|
|
4
|
Опорная пластина под преобразователь
|
|
5
|
6 Пин/12 Пин контактный разъем
|
|
6
|
Особые требования
|
|
7
|
Монтажная трубка (указать материал и длину)
|

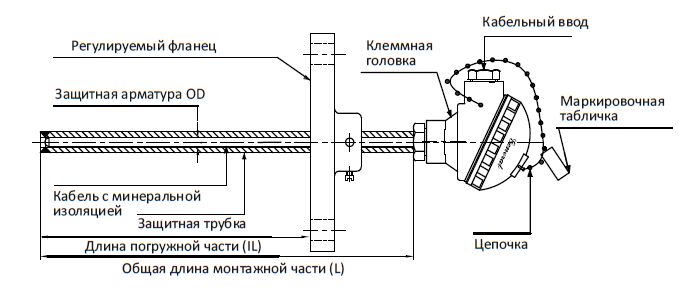

Примечание: Высота регулируемого фланца — 50 мм. L = IL + 50 мм — общая длина.
