ВСТАВКА ДЛЯ ТЕРМОПАРЫ ТС-203
ТЕРМОПАРА ТС‑203

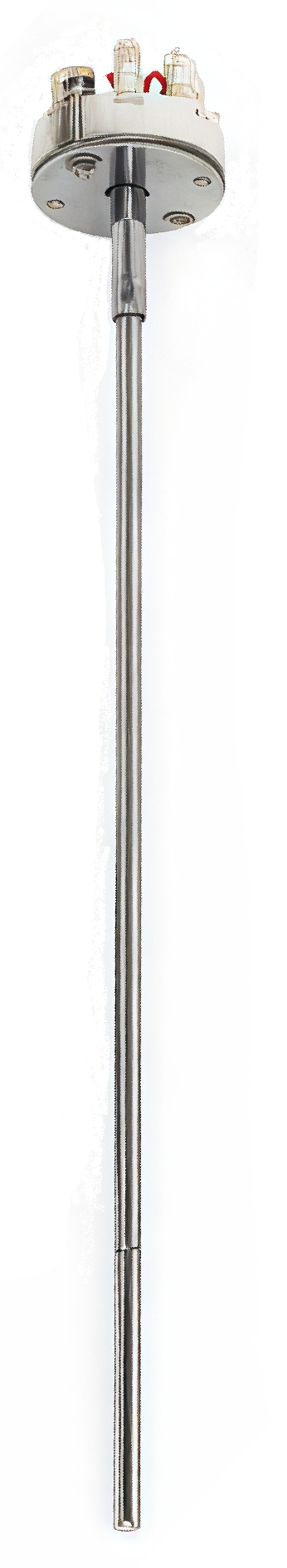

Вставка для термопары ТС‑203 представляет собой сменный термочувствительный элемент, предназначенный для установки в защитную арматуру (шток) или защитную гильзу без демонтажа всего измерительного узла. Такое решение позволяет оперативно заменять вышедший из строя датчик или менять тип термопары без остановки технологического процесса, что существенно сокращает время ремонта и эксплуатационные расходы.Конструкция может быть как с подпружиненной клеммной колодкой, так и без нее.
Области применения в промышленности:
- нефтегазовая промышленность
- химическая и нефтехимическая промышленность
- энергетика
- пищевая промышленность
- судостроение и морские платформы
- полупроводниковое производство
- автомобилестроение и альтернативные виды топлива
Система заказа позволяет гибко конфигурировать вставку:
- Тип чувствительного элемента (НСХ): K, J, E, T, N, R, S, B
- Количество элементов: один или два
- Тип подключения: заземлённый или незаземлённый спай
- Калибровочный стандарт: IEC/ГОСТ или ANSI MC 96.1
- Класс точности: 1 или 2
- Диаметр защитной арматуры: от 3 до 10 мм
- Материал защитной арматуры: SS304, SS316, Inconel, Hastelloy, Monel и др.
- Длина вставки: указывается заказчиком в мм
- Дополнительные опции:Опорная пластина без клеммной колодки
Для заказа достаточно сформировать код по примеру (ТС203—К—1—UG—IEC—1—6—S6S—500—1—500), указав необходимые параметры.
Наши технические специалисты готовы предоставить полную информацию и оказать оперативную помощь в подборе оптимальной конфигурации под вашу технологическую задачу.
Звоните по номеру телефона 8-495-363-63-00 или отправьте заявку по электронной почте zakaz@nta-prom.ru.
Код заказа
Пример кода заказа
Кликните на обозначение в коде, чтобы перейти к параметру
ТС203— K— 1— UG— IEC— 1— 6— S6S— 500— 1
ТИП ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА (НСХ)
| Обозначение | Материал |
| K | Хромель/Алюмель |
| J | Железо/Константан |
| E | Хромель/Константан |
| T | Медь/Константан |
| N | Нихросил/Нисил |
| R | Pt PrRh 13% |
| S | Pt PrRh 10% |
| B | Pt PrRh 6% Pt PrRh 30% |
КОЛИЧЕСТВО ЧУВСТВИТЕЛЬНЫХ ЭЛЕМЕНТОВ
| Число | Описание |
| 1 | Один |
| 2 | Два |
ТИП ПОДКЛЮЧЕНИЯ
| Обозначение | Описание |
| UG | Без заземления |
| G | С заземлением |
КАЛИБРОВОЧНЫЙ СТАНДАРТ
| Обозначение | Стандарт |
| IEC | IEC/ГОСТ |
| ANSI | MC 96.1 |
КЛАСС КАЛИБРОВКИ
| Класс | Описание |
| 1 | Класс 1 |
| 2 | Класс 2 |
ДИАМЕТР ЗАЩИТНОЙ АРМАТУРЫ
| Диаметр, мм | Описание |
| 3 | 3 мм |
| 4.5 | 4.5 мм |
| 6 | 6 мм |
| 8 | 8 мм |
| 10 | 10 мм |
| XXX | Пожалуйста, укажите в мм |
МАТЕРИАЛ ЗАЩИТНОЙ АРМАТУРЫ
| Обозначение | Материал |
| S6S | SS316 |
| 446 | SS446 |
| 310 | SS310 |
| S6L | SS316L |
| 600 | Inconel 600 |
| 800 | Inconel 800 |
| XXX | Пожалуйста, укажите |

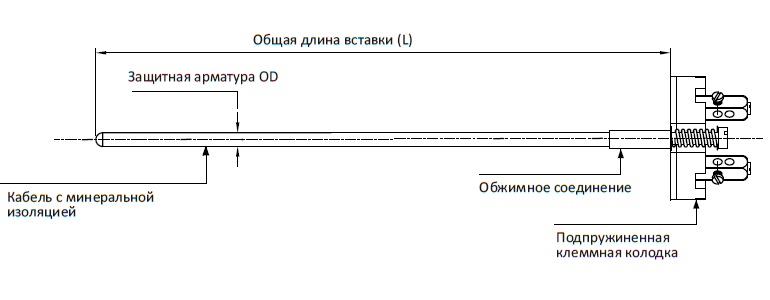

ОБЩАЯ ДЛИНА ВСТАВКИ (L), ММ
| Значение | Описание |
| — | Пожалуйста, укажите в мм |
ДРУГИЕ ОПЦИИ
| Обозначение | Описание |
| 0 | Без опций |
| 1 | Опорная пластина без клеммной колодки по запросу |
