Предизолированные пучки импульсных трубок без обогрева без теплоизоляции
Надёжная защита для импульсных линий от НТА-Пром

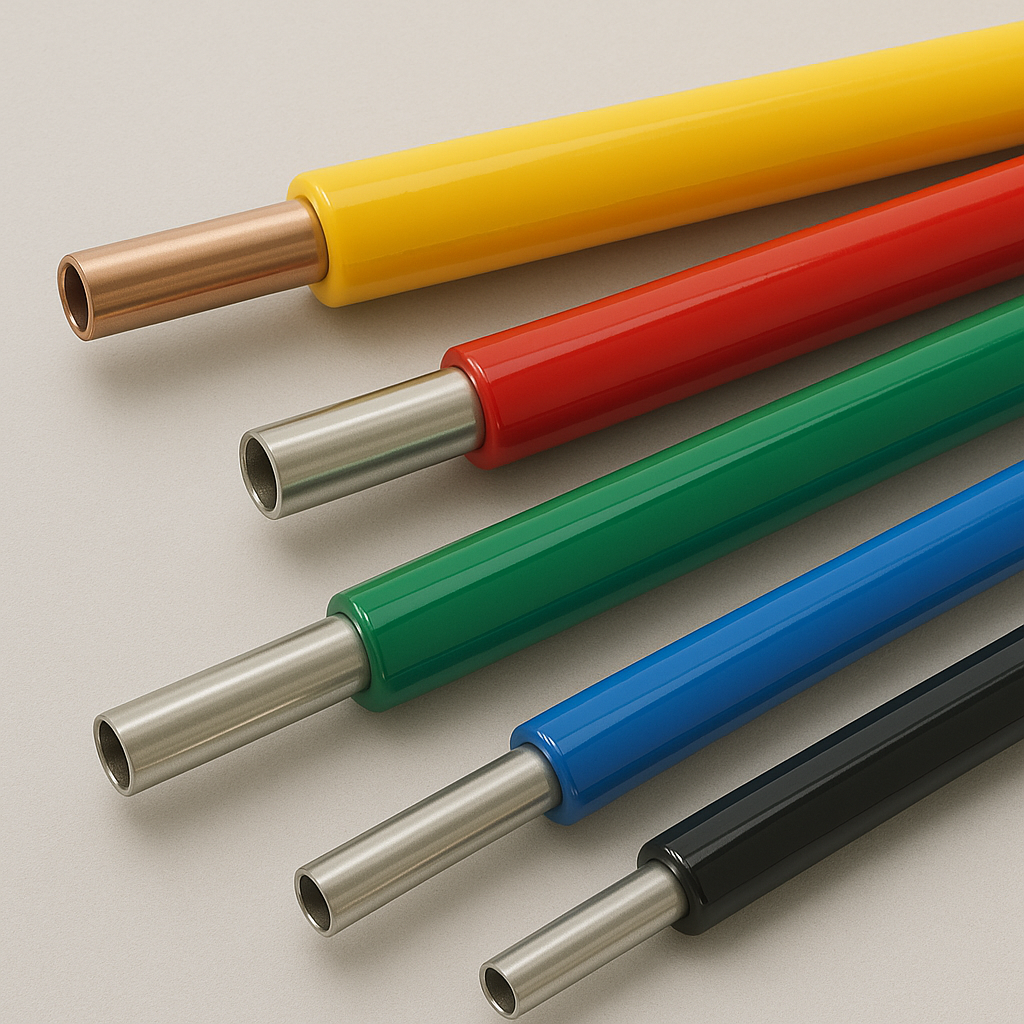

Импульсные трубки из сталей, сплавов и цветных металлов в прочной полимерной оболочке для надёжной работы в агрессивных условиях
Оставить заявку
Основные преимущества
- Надёжная защита. Оболочка предохраняет трубки от влаги, химических реагентов и механических повреждений.
- Длинные отрезки. Бухты до сотен метров снижают количество соединений и риск утечек.
- Удобный монтаж. Гибкие бухты легко укладываются по трассе, возможна маркировка для идентификации.
- Разнообразие материалов. Нержавеющие стали, никелевые и молибденовые сплавы, медь, титан и алюминий.
- Экономия в эксплуатации. Меньше соединений — меньше потенциальных отказов.
- Маркировка. Доступна цветовая и текстовая маркировка линий.
Где применяются
Трубки в полимерной оболочке — это инструментальные трубки без теплоизоляции и обогрева.
Они подходят для:
- Пневматических и гидравлических линий КИПиА
- Аналитических и пробоотборных систем
- Линий пара и конденсата в помещениях или в тёплом климате
- Оффшорных объектов и агрессивных сред, где критична защита от коррозии
Не путать с…
- Предизолированными пучками. Их используют для сохранения тепла в линии. Трубки в оболочке решают только задачу защиты.
- Обогреваемыми пучками. Предназначены для защиты от замерзания и поддержания температуры. Если подогрев не нужен, выбирайте трубки в оболочке.
Когда выбирать
- Нужна только механическая и коррозионная защита.
- Прокладка трасс в помещениях или регионах без суровых морозов.
- Важны долговечность и быстрый монтаж, а теплоизоляция или обогрев избыточны.
Поставка: бухты до 305 м, отрезки по заказу — меньше соединений, быстрее монтаж.
Хотите снизить затраты и риски при эксплуатации импульсных линий?
Свяжитесь с НТА-Пром — мы подберём оптимальную конфигурацию трубок в полимерной оболочке под ваши условия.
+7 (495) 363-63-00 или e-mail: zakaz@nta-prom.ru
Импульсные трубки
| Параметр | 316/316L Stainless Steel | Alloy 400 (Monel® 400) | Hastelloy® C-276 |
| Ду, мм | 6, 8, 10, 12 | 6, 8, 10, 12 | 6, 8, 10, 12 |
| Толщина стенки, мм | 1.0; 1.5; 2.0 | 1.0; 1.5; 2.0 | 1.0; 1.5 |
| Рабочее давление, бар | 430; 310; 240; 200 | 310; 290; 230; 190 | 320; 310; 240; 200 |
| Типовые значения Ra (мкм) | 0,25; 0,4; 0,8; 1,0 | 0,5; 0,8 | 0,5; 0,8 |
Примечание:
- Рабочее давление указано для 23 °C; при повышении температуры применяется понижающий коэффициент.
- Возможные материалы: 317/317L SS, 321/347 SS, Alloy 20, Alloy 825, 6Mo (254 SMO), Titanium Gr.2, Cu (DHP 122), Aluminium (6061-T6).
- Контроль шероховатости поверхности (Ra) важен для аналитических и пробоотборных линий.
Полимерные оболочки
| Характеристика | ПВХ (PVC) | ТПУ (TPU) |
| Максимальная температура | до 104 °C | до 121 °C |
| Минимальная температура |
–34 °C (в эксплуатации),
–23 °C (монтаж)
|
–55 °C (в эксплуатации),
–40 °C (монтаж)
|
| УФ-стойкость | ~750 ч (UL 1581) | ~2000 ч (ASTM G154, QUV) |
| Гибкость при монтаже | базовая | повышенная |
| Устойчивость к абразии | стандартная | высокая |
Примечание:
- Полимерная оболочка изготавливается из ПВХ или ТПУ.
- Доступна цветовая и текстовая маркировка.
