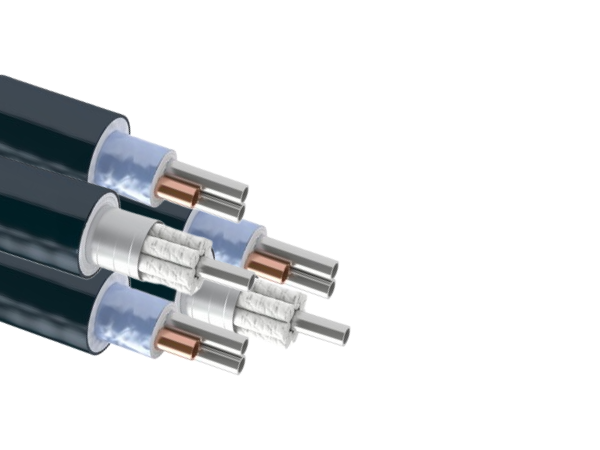

Предизолированные пучки импульсных трубок с парообогревом и теплоизоляцией

Поддержание температуры паром — там, где «просто утеплить» уже недостаточно

Предизолированные пучки импульсных трубок с паровым обогревом поддерживают стабильную температуру среды, предотвращают замерзание и обеспечивают точность показаний КИП даже в условиях мороза, ветра и осадков. Решение для площадок, где пар доступен и его использование экономически оправдано.

Скачать брошюру "Предизолированные обогреваемые трубки"

Скачать опросный лист

Оставить заявку

Описание

Основные преимущества

Стабильная работа. Сохраняет температуру, защищает от замерзания и внешних воздействий, обеспечивает точность КИП и анализаторов.
Безопасность и ресурс. Изоляция защищает персонал, материалы — от коррозии, а долговечная конструкция снижает риски и расходы.
Монтаж без ошибок. Готовое заводское решение, минимум соединений, быстрая укладка и маркировка для простого обслуживания.
Поддержание уставки. Паровой теплоспутник стабилизирует температуру процесса и исключает замерзание даже при экстремальном холоде.
Инженерная точность. Пароводяной контур обеспечивает постоянную температуру, точные показания КИП и стабильность пробоотборных линий.
Готовность к суровым условиям. Пучок с пароспутником рассчитан на работу в мороз, под осадками и во взрывоопасных зонах.

Где применяются

Предизолированные пучки с парообогревом используют для линий:

импульсного отбора давления, уровня и расхода в системах КИП;
транспортировки пробы к анализатору при отрицательных температурах;
небольших процессных трубопроводов с вязкими средами;
объектов во взрывоопасных зонах, где электрообогрев нежелателен.

Когда выбирать

Есть пар на площадке и требуется поддержание уставки до 200 °C.
Процесс чувствителен к вязкости или застыванию среды.
Нужно надёжное решение для морозного климата и EX-зон.
Необходимо снизить трудозатраты по сравнению с полевым трассированием.

Технические характеристики

Предизолированные пучки импульсных трубок

Характеристика	Значение
Температура поддержания для лёгкого парового трассирования	От +5 °С до +120 °С
Температура поддержания для тяжёлого парового трассирования	От +93 °С до +205 °С
Компоновка	Параллельная «процесс + теплоспутник» - малый радиус изгиба; нужен учёт уклонов для отвода конденсата.
Длины поставки	Бухты до 305 м.
Материал теплоспутника	SS 316/316L или медь (под коррозию/давление); иные по запросу.
Подключение	Подача пара и линия возврата конденсата; требования к зазорам/поворотам/дренажу.
Давление	Определяется выбранной трубкой и арматурой

Примечание:

Лёгкое паровое трассирование имеет теплоспутник, отделённый от процессной трубки слоем изоляции, а тяжёлое — теплоспутник в непосредственном контакте с ней, с большей толщиной изоляции и повышенным расходом пара.

Импульсные трубки

Параметр	316/316L Stainless Steel	Alloy 400 (Monel® 400)	Hastelloy® C-276
Ду, мм	6, 8, 10, 12	6, 8, 10, 12	6, 8, 10, 12
Толщина стенки, мм	1.0; 1.5; 2.0	1.0; 1.5; 2.0	1.0; 1.5
Рабочее давление, бар	430; 310; 240; 200	310; 290; 230; 190	320; 310; 240; 200
Типовые значения Ra (мкм)	0,25; 0,4; 0,8; 1,0	0,5; 0,8	0,5; 0,8

Примечание:

Рабочее давление указано для 23 °C; при повышении температуры применяется понижающий коэффициент.
Возможные материалы: 317/317L SS, 321/347 SS, Alloy 20, Alloy 825, 6Mo (254 SMO), Titanium Gr.2, Cu (DHP 122), Al (6061-T6).
Контроль шероховатости поверхности важен для аналитических и пробоотборных линий.

Теплоизоляция

Характеристика	Значение
Материал	Негигроскопичное стекловолокно
Теплопроводность	~0,04 Вт/м·К
Минимальная температура эксплуатации	-50 °C
Максимальная температура эксплуатации	+260 °C
Отражающий слой	Алюминиевая фольга или металлизированная плёнка
Содержание хлоридов	< 100 ppm
Влагостойкость	Невлагоёмкая (не впитывает влагу), негигроскопичная

Полимерная оболочка

Характеристика	ПВХ (PVC)	ТПУ (TPU)
Максимальная температура эксплуатации	до 104 °C	до 121 °C
Минимальная температура эксплуатации	-34 °C	-55 °C
Минимальная температура монтажа	-23 °C	-40 °C
УФ-стойкость	~750 ч (UL 1581)	~2000 ч (ASTM G154, QUV)
Гибкость при монтаже	базовая	повышенная
Устойчивость к абразии	стандартная	высокая

Хотите снизить риск замерзания и сохранить уставки процесса при любой погоде?

Свяжитесь с нами — мы подберём оптимальную конфигурацию предизолированного пучка с парообогревом под ваши условия и доступный пар. +7 (495) 363-63-00 или e-mail: zakaz@nta-prom.ru
