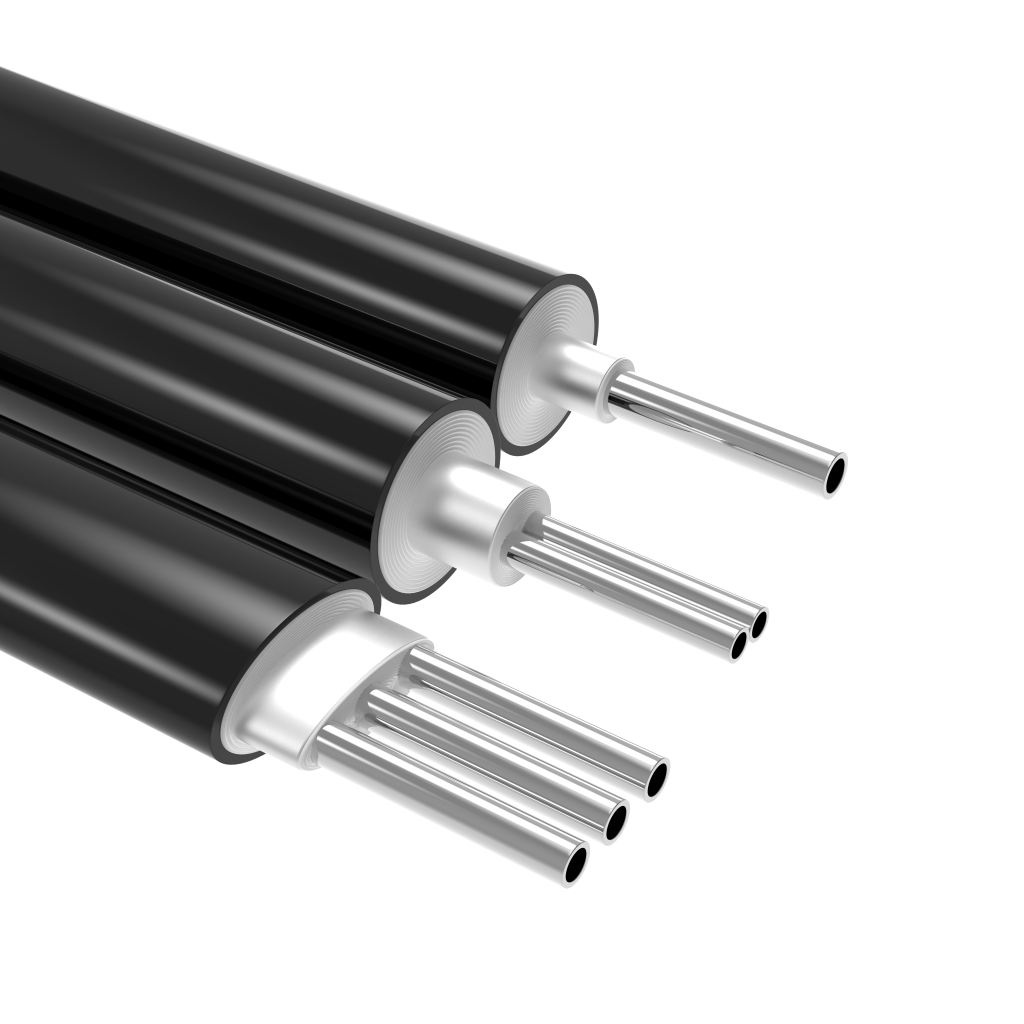

Предизолированные пучки импульсных трубок с теплоизоляцией
Предизолированные пучки импульсных трубок без обогрева — теплоизоляция и безопасность без лишних затрат
Заводские линии с теплоизоляцией и защитной оболочкой для снижения теплопотерь, защиты персонала и ускоренного монтажа в помещениях и мягком климате.
Преимущества:
- Снижение теплопотерь: теплоизоляция сохраняет температуру среды, уменьшает риски замерзания и конденсации.
- Безопасность персонала: изоляция ограничивает нагрев поверхности и защищает от ожогов.
- Альтернатива полевому утеплению: готовое решение, которое экономит время и снижает ошибки монтажа.
- Меньше соединений: бухты до сотен метров сокращают количество стыков и риск утечек.
- Устойчивость к погоде: оболочка защищает от УФ, влаги, абразивов и химии.
- Разнообразие материалов: импульсные трубки из нержавеющих сталей, сплавов на основе никеля и молибдена, меди, титана и алюминия — под любые среды и задачи.
- Снижение затрат: меньше соединений и отказов, оптимальные капитальные и эксплуатационные расходы.
- Быстрый монтаж: гибкие бухты легко прокладываются, ускоряя монтаж.
- Лёгкая идентификация: доступна цветовая и текстовая маркировка линий для удобного обслуживания.
Не путать с…
- Трубками в оболочке (Jacketed): решают только задачу механической и коррозионной защиты, без теплоизоляции.
- Обогреваемыми пучками: применяются там, где требуется строго поддерживать температуру или предотвращать замерзание.
Когда выбирать:
- Прокладка в помещениях или регионах без устойчивых морозов.
- Требуется теплоизоляция и безопасность, но активный обогрев избыточен.
- Важна экономия времени на монтаже и снижение эксплуатационных рисков.
- Необходим контроль теплопотерь для аналитических или пробоотборных линий.
Хотите снизить теплопотери и повысить безопасность без лишних затрат на обогрев?
Свяжитесь с нами — мы подберём оптимальную конфигурацию ППИТбезОсТИ под ваши условия.
+7 (495) 363-63-00 или e-mail: zakaz@nta-prom.ru
Импульсные трубки
| Характеристики | 316/316L Stainless Steel | Alloy 400 (Monel® 400) | Hastelloy® C-276 |
| Ду, мм | 6, 8, 10, 12 | 6, 8, 10, 12 | 6, 8, 10, 12 |
| Толщина стенки, мм | 1.0; 1.5; 2.0 | 1.0; 1.5; 2.0 | 1.0; 1.5 |
| Рабочее давление, бар | 430; 310; 240; 200 | 310; 290; 230; 190 | 320; 310; 240; |
| Типовые значения Ra (мкм) | 0,25; 0,4; 0,8; 1,0 | 0,5; 0,8 | 0,5; 0,8 |
Примечание:
- Рабочее давление указано для 23 °C; при повышении температуры применяется понижающий коэффициент.
- Возможные материалы: 317/317L SS, 321/347 SS, Alloy 20, Alloy 825, 6Mo (254 SMO), Titanium Gr.2, Cu (DHP 122), Aluminium (6061-T6).
- Контроль шероховатости поверхности (Ra) важен для аналитических и пробоотборных линий.
Полимерные оболочки
| Характеристика | ПВХ (PVC) | ТПУ (TPU) |
| Максимальная температура эксплуатации | до 104 °C | до 121 °C |
| Минимальная температура эксплуатации | -34 °C | -55 °C |
| Минимальная температура монтажа | -23 °C | -40 °C |
| УФ-стойкость | ~750 ч | ~2000 ч |
| Гибкость при монтаже | базовая | повышенная |
| Устойчивость к абразии | стандартная | высокая |
Примечание:
- Показатели стойкости подтверждены испытаниями по стандартам UL 1581 и ASTM G154 (QUV).
- Полимерная оболочка изготавливается из ПВХ или ТПУ.
- Доступна цветовая и текстовая маркировка.
Теплоизоляция
| Характеристика | Значение |
| Материал | Негигроскопичное стекловолокно |
| Теплопроводность | ~0,04 Вт/м·К |
| Минимальная температура эксплуатации |
–50 °С |
| Максимальная температура эксплуатации |
+260 °С |
| Отражающий слой | Алюминиевая фольга или металлизированная плёнка |
| Содержание хлоридов | < 100 ppm |
| Влагостойкость | Невлагоёмкая (не впитывает влагу), негигроскопичная |
Примечание:
- Значение теплопроводности приведено при 20 °C; с ростом температуры коэффициент увеличивается.
