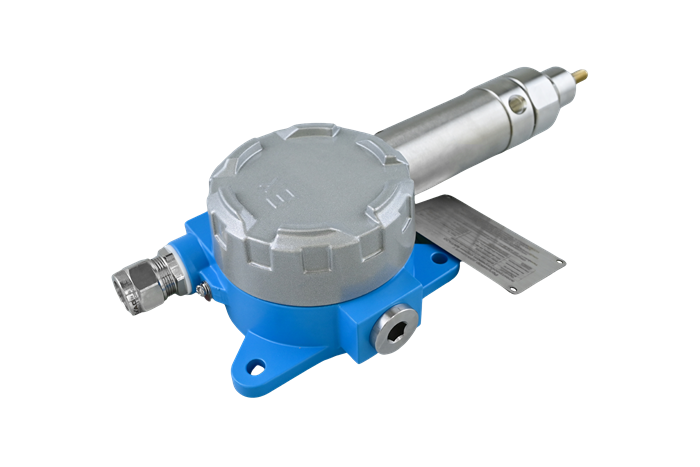

Регулятор давления с подогревом
Регулятор давления с электрическим обогревом является ключевым компонентом систем отбора проб газохроматографических анализаторов, обеспечивающих подачу в анализатор проб однофазного пара. Регулятор имеет ограниченный внутренний объем, применим для испарения жидких проб или подогреваемых газовых проб, широко используется в нефтегазовой, нефтехимической и химической промышленности.
Оставить заявку
Преимущества
- Высокая мощность нагрева 400 Вт.
- Меньше времени тратится на нагрев рабочей среды.
- Широкий температурный диапазон: от -40 ⁰С до + 193 ⁰С.
- Нагревательный элемент не имеет прямого контакта с рабочей средой.
- Длинный проточный канал делает процесс нагрева более плавным и равномерным.
- Легкость обслуживания и замены нагревательного элемента — не требуется разбирать корпус клапана.
- PID (ПИД) - управление нагревателем.
- Соответствие NACE MR0175 и ISO 15156.
- Корпус NEMA 4 / Ip65.
- Широкий выбор давления на выходе
- Возможность монтажа на панель
Технические характеристики
| Максимальное давление на входе | Стандартно | 241 бар (3500 psig) |
| Опционально | 414 бар (6000 psig) | |
| Максимальное давление на выходе | Межбранный (диафрагменный) тип |
0-1,7 бар (0-25 psig)
0-3,4 бар (0-50 psig)
0-6,9 бар (0-100 psig)
0-17,2 бар (0-250 psig)
0-34,5 бар (0-500 psig)
|
| Поршневой тип |
0-51,7 бар (0-750 psig)
0-103 бар (0-1500 psig)
0-172 бар (0-2500 psig)
|
|
| Коэффициент расхода Сv | 0,02 |
Температура рабочей среды
| Температурный класс | Минимальная температура рабочей среды | Максимальная температура рабочей среды |
| T4 | -40 °C | 130 °C |
| T3 | -40 °C | 193 °C |
Температура окружающей среды для секций А и B
| Напряжение питания (В перем. тока) Мощность нагревателя (Вт) |
Минимальная температура окружающей среды | Максимальная температура окружающей среды |
| 400 Вт при 240 В пер. тока | -40 °C (-40 °F) | A: 85 °C (185 °F) |
| B: 65 °C (149 °F) |

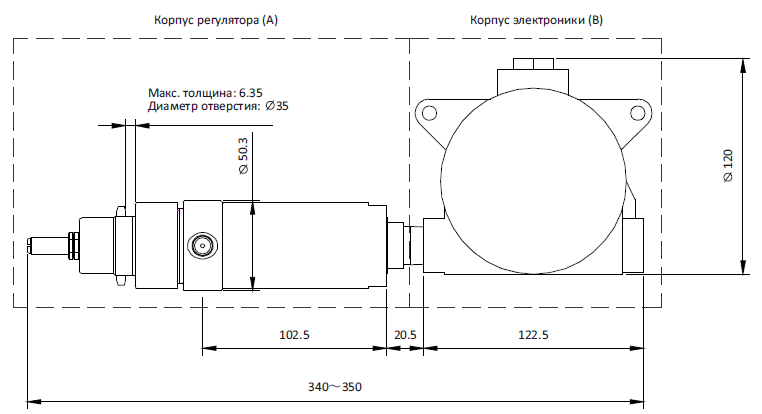

Размеры
Единица измерения: мм
