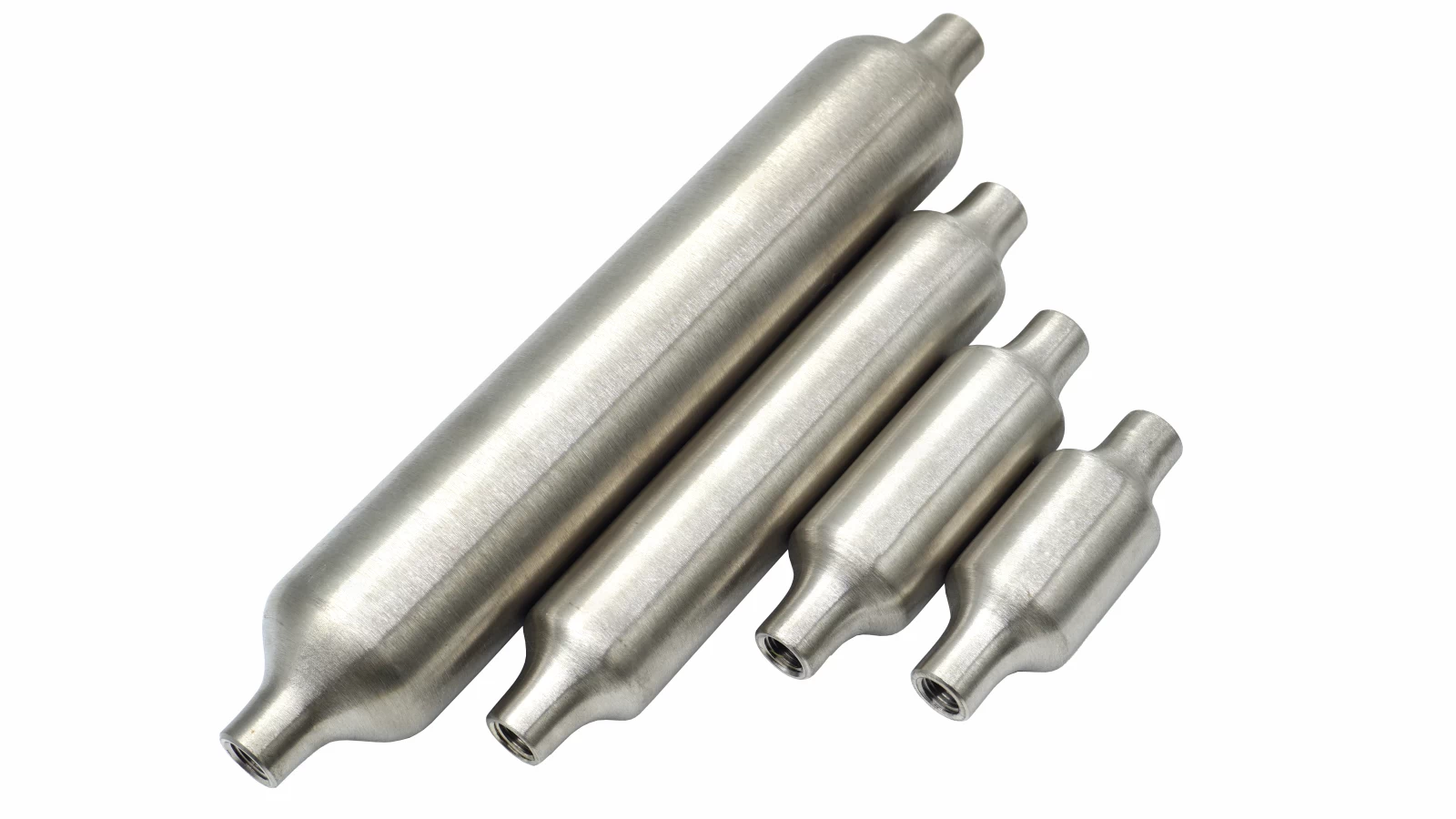

Пробоотборные цилиндры HSS
ХАРАКТЕРИСТИКИ
Пробоотборные цилиндры изготавливаются в соответствии с требованиями стандартов DOT и TPED. Выпускаются объемом от 50 до 3785 мл. Диаметр резервуара равен 38, 51, 76 и 102 мм, длина 97–673 мм. В зависимости от модификации выдерживают давление 124 и 207 бар.
Корпус пробоотборного цилиндра выполнен из бесшовного материала, что обеспечивает единую толщину стенки, размер и объем. Материалом изготовления служит нержавеющая сталь марки 316L, поэтому изделие обладает высокой прочностью к механическим воздействиям и более устойчиво к коррозионным процессам по сравнению с резервуарами из нержавеющей стали 304. Благодаря гладкой внутренней поверхности и изгибу горловины емкость легко очищается без образования застойных мест среды.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
- Защитный колпак. Предохраняет горловину от возможных ударов.
- Ручка для переноски в комплекте с хомутами крепления.
- Игольчатый вентиль. Невращающийся шток обеспечивает многократное герметичное перекрытие потока среды.
- Быстроразъемное соединение. Позволяет произвести быстрое подключение к системе, а наличие в конструкции обратного клапана обеспечивает надежную герметизацию системы после отсоединения.
- Трубка для предохранения от перелива. Обеспечивает паровоздушный объем в цилиндре, который предотвращает резкое повышение давления. Для подключения к рабочей схеме предусмотрены порты с внутренней резьбой NPT равной ½, ¼, ¾ и ⅜ дюйма, что позволяет использовать широкий перечень запорно-регулирующей арматуры.
Для заказа цилиндра, направьте артикул нам на почту zakaz@nta-prom.ru
Код заказа
| Артикул | Макс. рабочее давление, бар | Диаметр, мм | Резьба | Длина | Масса, кг | Объём, мл | Стандарт |
| HSSC15-1BA | 124 | 38 | 1/4" NPT | 97 | 0,2 | 50 | DOT-3E |
| HSSC15-2BA | 124 | 38 | 1/4" NPT | 124 | 0,3 | 75 | DOT-3E |
| HSSC15-3BA | 124 | 38 | 1/4" NPT | 210 | 0,5 | 150 | DOT-3E |
| HSSC15-4BA | 124 | 38 | 3/8" NPT | 217 | 0,5 | 150 | DOT-3E |
| HSSC20-1BA | 124 | 51 | 1/4" NPT | 235 | 0,8 | 300 | DOT-3E |
| HSSC20-2BA | 124 | 51 | 1/4" NPT | 353 | 1,1 | 500 | DOT-3E |
| HSSC20-3BA | 124 | 51 | 1/4" NPT | 294 | 1,0 | 400 | DOT-3E |
| HSSC20-4BA | 124 | 51 | 1/4" NPT | 153 | 0,5 | 150 | DOT-3E |
| HSSC40-1BA | 124 | 102 | 1/4" NPT | 241 | 3,4 | 1000 | DOT-3A |
| HSSC40-2BA | 124 | 102 | 1/4" NPT | 437 | 5,9 | 2250 | DOT-3E |
| HSSC40-3BA | 124 | 102 | 1/2" NPT | 673 | 9,4 | 3785 | DOT-3E |
| HSSC40-4BA | 124 | 102 | 1/2" NPT | 241 | 3,4 | 1000 | DOT-3E |
| HSSC40-5BA | 124 | 102 | 1/2" NPT | 437 | 5,9 | 2250 | DOT-3E |
| HSSC40-6BA | 124 | 102 | 1/4" NPT | 318 | 4,1 | 1500 | DOT-3E |
| HSSC3K15-3BA | 207 | 38 | 1/4" NPT | 221 | 0,6 | 150 | DOT-3A |
| HSSC3K15-4BA | 207 | 38 | 3/8" NPT | 221 | 0,6 | 150 | DOT-3E |
| HSSC30-1BA | 207 | 76 | 1/2" NPT | 173 | 2,3 | 300 | DOT-3E |
| HSSC30-2BA | 207 | 76 | 1/2" NPT | 239 | 3,0 | 500 | DOT-3E |
| HSSC30-3BA | 207 | 76 | 3/4" NPT | 417 | 5,6 | 1000 | DOT-3E |
| HSSC3K40-1BA | 207 | 102 | 1/4" NPT | 260 | 5,2 | 900 | DOT-3E |
| HSSC3K40-2BA | 207 | 102 | 1/4" NPT | 279 | 5,7 | 1000 | DOT-3E |
| HTPED50A | 124 | 38 | 1/4" NPT | 102 | 0,2 | 50 | TPED, Direcve, 2010/35/EU |
| HTPED75A | 124 | 38 | 1/4" NPT | 130 | 0,3 | 75 | TPED, Direcve, 2010/35/EU |
| HTPED150A | 124 | 38 | 1/4" NPT | 215 | 0,6 | 150 | TPED, Direcve, 2010/35/EU |
| HTPED300A | 124 | 51 | 1/4" NPT | 240 | 1,1 | 300 | TPED, Direcve, 2010/35/EU |
| HTPED500A | 124 | 51 | 1/4" NPT | 369 | 1,4 | 500 | TPED, Direcve, 2010/35/EU |
| HTPED1000A | 124 | 102 | 1/4" NPT | 248 | 3,6 | 1000 | TPED, Direcve, 2010/35/EU |
Артикулы для заказа ручек отдельно: (Комплект: ручка + хомуты крепления)
Для заказа ручки для переноски в комплекте с цилиндром, добавьте к артикулу -CH.
Например: HSS20-2BA-CH
| Диаметр цилиндра | Артикул |
| 38 мм | СН-38 |
| 51 мм | СН-51 |
| 76 мм | СН-76 |
| 102 мм | СН-102 |
