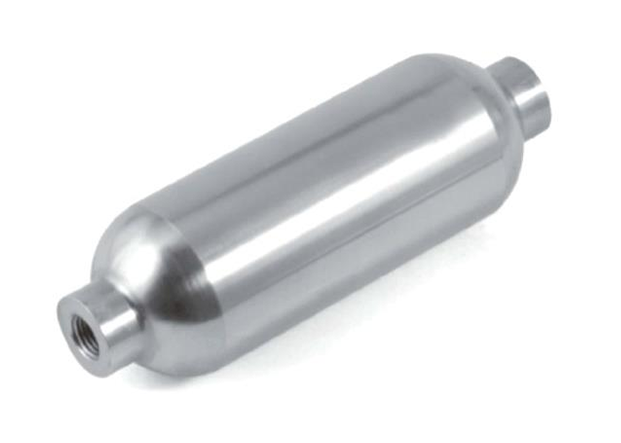

Пробоотборные цилиндры SCN
Пробоотборные цилиндры являются наиболее удобным устройством для сбора и хранения проб различных рабочих сред. Широко используются в нефтегазовой и нефтехимической промышленности. Обеспечивают отличную герметичность, устойчивость к высокому давлению и безопасную эксплуатацию.

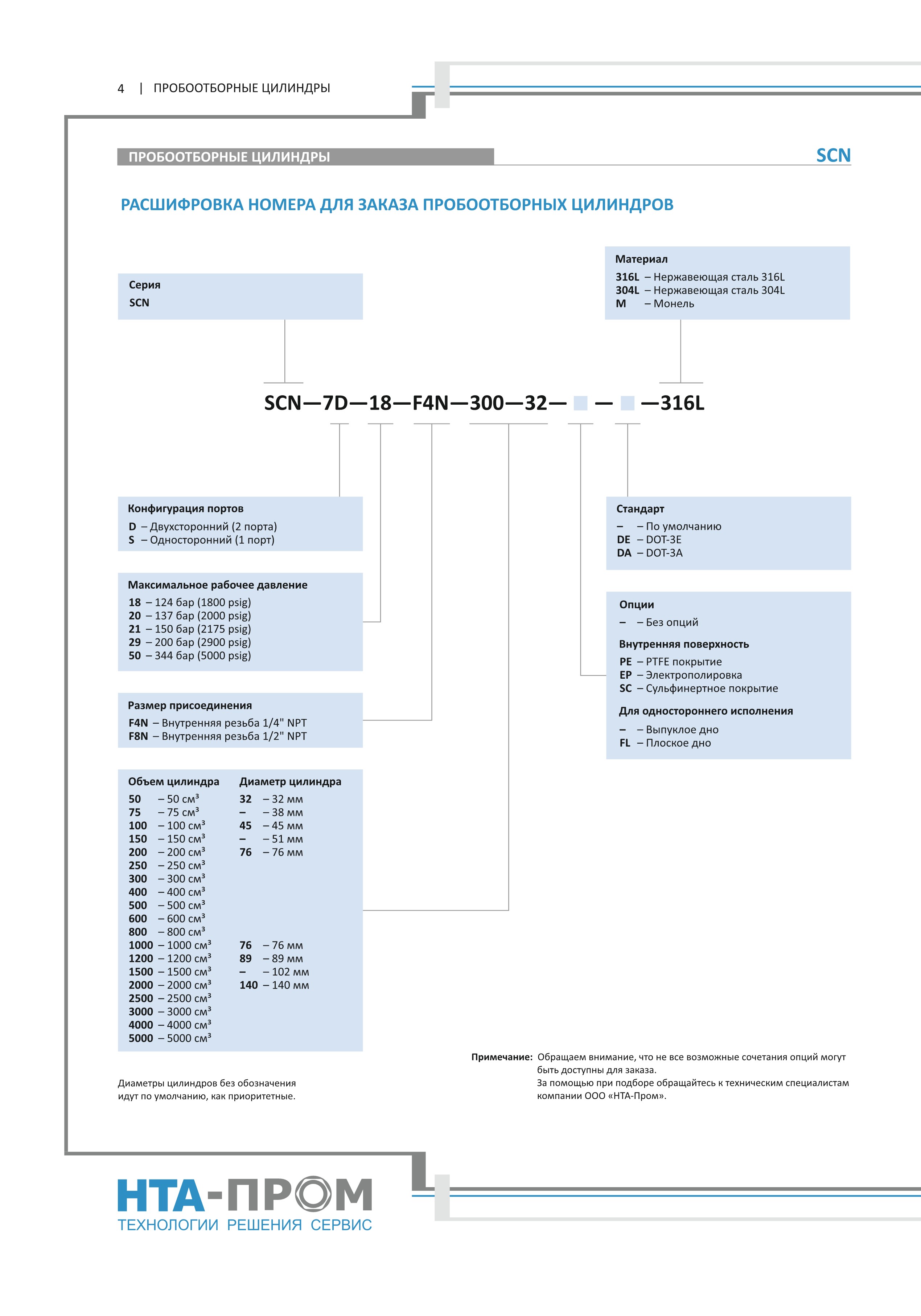

Коды для заказа
| Базовый номер для заказа | Номинальное давление фунт на кв. дюйм изб. (МПа) |
Размеры, дюйм (мм) | Масса, кг | Объём, мл | ||
|---|---|---|---|---|---|---|
| A | B | T | ||||
| SCN-7D-29-F4N-50-32-316L | 2900 (20) | 1,25 (32) | 5,51 (140) | 0,11 (2,7) | 0,3 | 50 |
| SCN-7D-29-F4N-100-45-316L | 2900 (20) | 1,77 (45) | 5,70 (145) | 0,13 (3,7) | 0,6 | 100 |
| SCN-7D-29-F4N-100-316L | 2900 (20) | 2,0 (51) | 4,95 (125) | 0,14 (3,7) | 0,6 | 100 |
| SCN-7D-29-F4N-150-316L | 2900 (20) | 2,0 (51) | 6,29 (160) | 0,14 (3,7) | 0,7 | 150 |
| SCN-7D-29-F4N-200-316L | 2900 (20) | 2,0 (51) | 7,87 (200) | 0,14 (3,7) | 0,8 | 200 |
| SCN-7D-29-F4N-250-316L | 2900 (20) | 2,0 (51) | 9,44 (240) | 0,14 (3,7) | 0,9 | 250 |
| SCN-7D-18-F4N-300-316L | 1800 (12,4) | 2,0 (51) | 9,25 (235) | 0,09 (2,3) | 1,0 | 300 |
| SCN-7D-29-F4N-300-316L | 2900 (20) | 2,0 (51) | 11,02 (280) | 0,14 (3,7) | 1,2 | 300 |
| SCN-7D-29-F4N-400-316L | 2900 (20) | 2,0 (51) | 13,77 (350) | 0,14 (3,7) | 1,4 | 400 |
| SCN-7D-18-F4N-500-316L | 1800 (12,4) | 2,0 (51) | 13,89 (353) | 0,09 (2,3) | 1,4 | 500 |
| SCN-7D-29-F4N-500-316L | 2900 (20) | 2,0 (51) | 16,92 (430) | 0,14 (3,7) | 1,8 | 500 |
| SCN-7D-29-F4N-500-76-316L | 2900 (20) | 2,99 (76) | 8,97 (228) | 0,21 (5,5) | 2,2 | 500 |
| SCN-7D-29-F4N-800-76-316L | 2900 (20) | 2,99 (76) | 12,91 (328) | 0,21 (5,5) | 3,2 | 800 |
| SCN-7D-18-F4N-1000-316L | 1800 (12,4) | 4,0 (102) | 9,53 (242) | 0,19 (4,9) | 3,2 | 1000 |
| SCN-7D-29-F4N-1000-76-316L | 2900 (20) | 2,99 (76) | 15,59 (396) | 0,21 (5,5) | 3,6 | 1000 |
| SCN-7D-29-F4N-1200-76-316L | 2900 (20) | 2,99 (76) | 18,18 (462) | 0,21 (5,5) | 4,6 | 1200 |
| SCN-7D-29-F4N-1500-76-316L | 2900 (20) | 2,99 (76) | 22,12 (562) | 0,21 (5,5) | 5,7 | 1500 |
| SCN-7D-29-F4N-1000-89-316L | 2900 (20) | 3,50 (89) | 12,2 (310) | 0,25 (6,5) | 4,4 | 1000 |
| SCN-7D-29-F4N-1500-89-316L | 2900 (20) | 3,50 (89) | 16,92 (430) | 0,25 (6,5) | 6 | 1500 |
| SCN-7D-29-F4N-2000-89-316L | 2900 (20) | 3,50 (89) | 21,65 (550) | 0,25 (6,5) | 7,6 | 2000 |
| SCN-7D-29-F4N-2500-89-316L | 2900 (20) | 3,50 (89) | 26,37 (670) | 0,25 (6,5) | 9,3 | 2500 |
| SCN-7D-29-F4N-3000-89-316L | 2900 (20) | 3,50 (89) | 31,10 (790) | 0,25 (6,5) | 10,8 | 3000 |
| SCN-7D-29-F4N-4000-140-316L | 2900 (20) | 5,51 (140) | 19,29 (490) | 0,39 (10,0) | 16,5 | 4000 |
| SCN-7D-29-F4N-5000-140-316L | 2900 (20) | 5,51 (140) | 23,22 (590) | 0,39 (10,0) | 19,8 | 5000 |

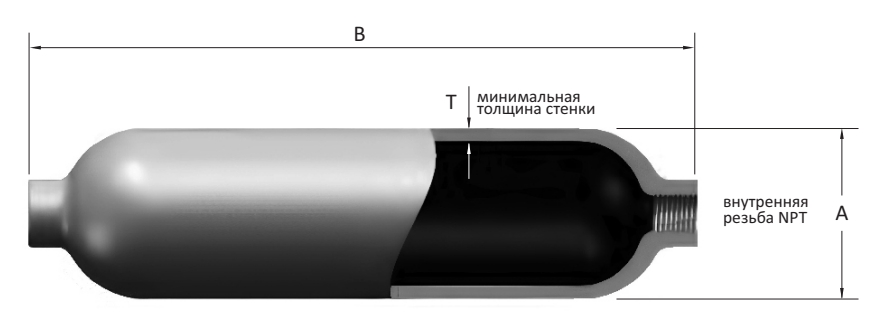

Размеры
Технические характеристики
- Объем: от 50 до 5000 см³.
- Рабочее давление: до 344 бар (5000 фунтов на кв. дюйм).
- Материал: нержавеющая сталь марки 316L.
- Присоединения: внутренняя резьба 1/8", 1/4" и 1/2" NPT
- Корпус из бесшовной трубы гарантирует постоянство толщины стенки и размеров.
- Конструкция без сварных швов и полированная внутренняя поверхность исключают застойные зоны и упрощают очистку.
-
Дополнительные опции для внутреннего покрытия:
- PTFE покрытие;
- электрополировка;
- сульфинированное покрытие.
- Возможность комплектации: клапаны, предохранительные устройства, трубы защиты от перелива, ручки для переноски, крышки и заглушки, шланги, БРС для подключения.
ИСПЫТАНИЯ
Каждый цилиндр проходит гидравлические испытания. Испытательное давление в 1,5 раза выше номинального рабочего давления, в соответствии со стандартами GB/T5099.4 и CE. Цилиндры DOT-3A 1800, 2900 и 5000 проходят гидравлические испытания при давлении 5/3 от рабочего, при этом испытательное давление равно:
- 3000 фунтов на кв. дюйм (206 бар) для цилиндров DOT-3A 1800;
- 4850 фунтов на кв. дюйм (335 бар) для цилиндров DOT-3A 2900;
- 8500 фунтов на кв. дюйм (586 бар) для цилиндров DOT-3A 5000.
СТАНДАРТЫ
Пробоотборные цилиндры из нержавеющей стали соответствуют стандартам TSG23-2021, GB/T5099.4-2017, Q/TBRT203, DOT, CE. Они выпускаются по лицензии на производство сосудов под давлением B1 (TS2221415) и зарегистрированы под кодом предприятия BRT-203.
Продукция подходит для сбора, хранения и транспортировки СУГ, СПГ, H2S и других сжатых и криогенных газов согласно нормам TSG23.
