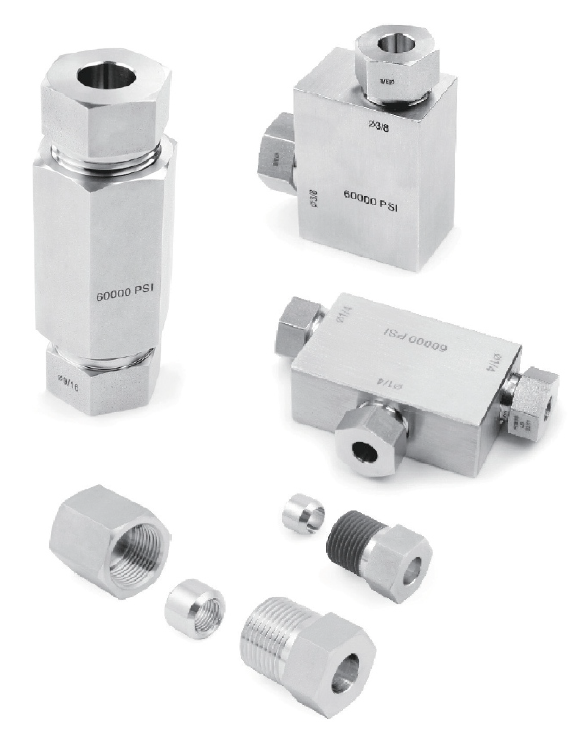

Фитинги высокого давления серии HFN 60k
- Максимальное рабочее давление: 4137 бар (60 000 фунтов/кв. дюйм)
- Диапазон рабочих температур: от -252°C до 649°C (от -423°F до 1200°F)
- Доступные размеры трубки: 1/4", 3/8" и 9/16"
- Высокопрочная нержавеющая сталь 316
- Доступно исполнение в соответствии с NACE MR0175
Получить КП
Фитинги высокого давления НТА-ПРОМ серии HFN 60K из нержавеющей стали 316 рассчитаны на экстремальное рабочее давление до 4137 бар (60 000 psi) и температуры от -252°C до 649°C, доступны для трубок 1/4", 3/8" и 9/16".

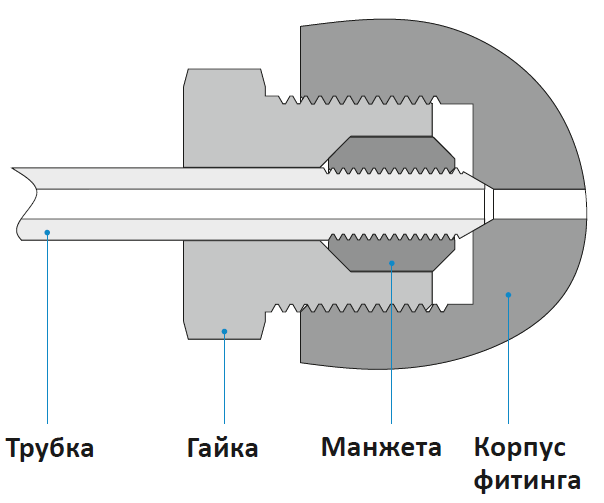

Линейка включает гайки с наружной резьбой, манжеты, заглушки, колпаки, проходные и переходные муфты, скользящие муфты, муфты с монтажной гайкой, угольники, тройники, крестовины и антивибрационные сборки — все элементы обеспечивают герметичность и надёжность при сильных вибрациях и ударных нагрузках.
Изделия подходят для нефтегазовой, химической, пищевой, судостроительной, полупроводниковой, автомобильной и энергетической отраслей, а исполнение по NACE MR0175 позволяет применять их в средах с кислыми газами.
- Максимальное рабочее давление: 4137 бар (60 000 фунтов/кв. дюйм)
- Трубопроводные системы могут подвергаться сильной вибрации или ударам. В таких условиях применение антивибрационной сборки обеспечивает надежное соединение, значительно продлевая срок службы.

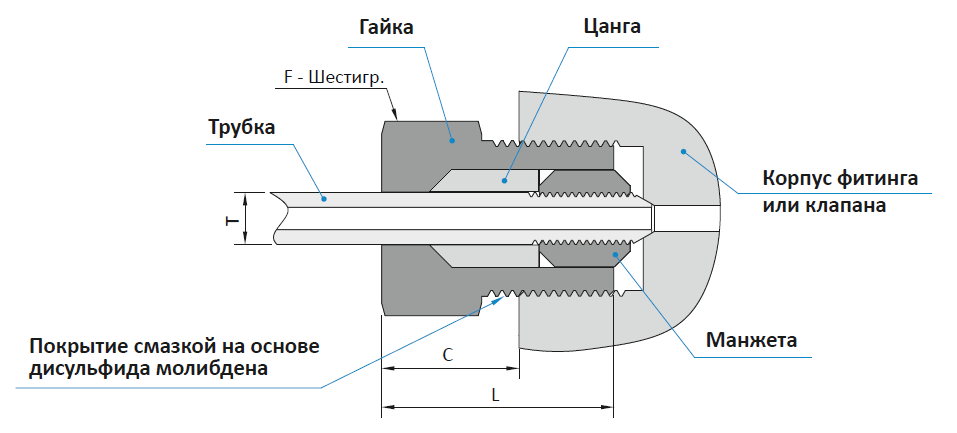

- Антивибрационная сборка включает гайку и цангу. Заменяет стандартную гайку с наружной резьбой.
| Антивибрационная сборка |
Т, НД трубки, дюйм |

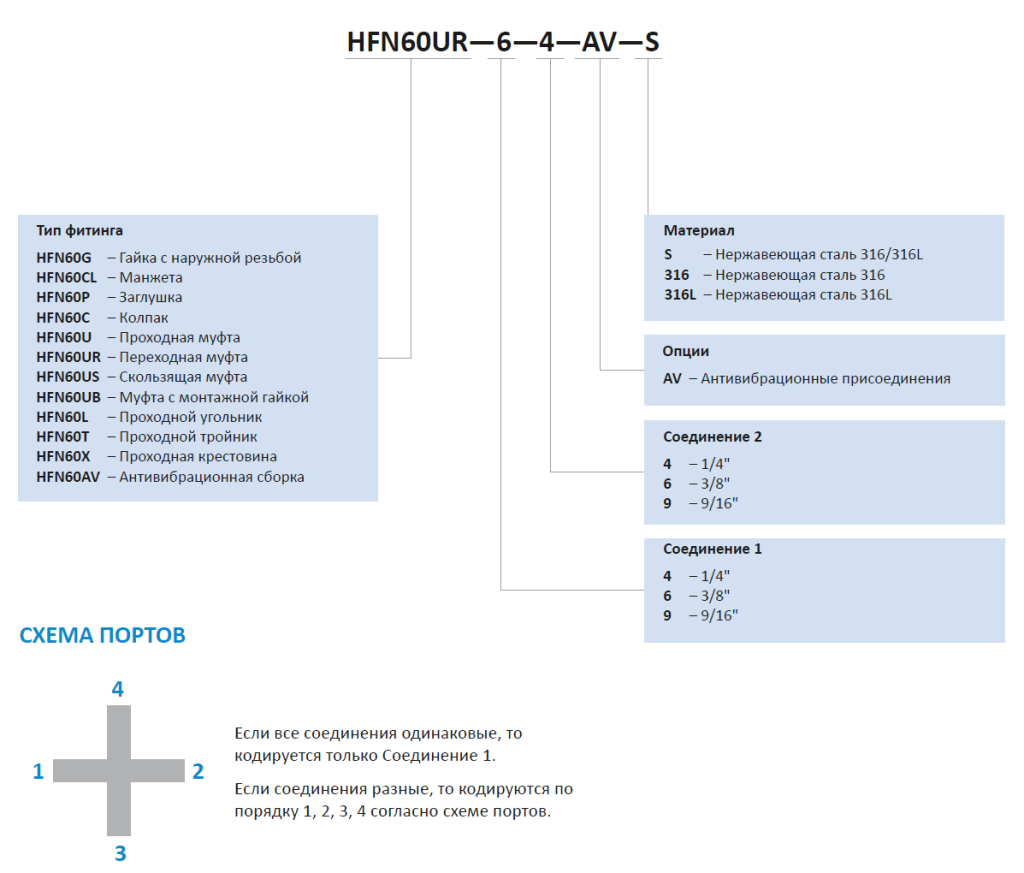

Номер для заказа | Размеры, дюйм (мм) | ||
| L | C | F | |||
|
1/4 | HFN60AV-4-S | 0,81 (20,6) | 0,47 (11,9) | 0,63 (15,9) |
| 3/8 | HFN60AV-6-S | 1,12 (28,4) | 0,61 (15,6) | 0,81 (20,6) | |
| 9/16 | HFN60AV-9-S | 1,50 (38,1) | 0,95 (24,1) | 1,19 (30,2) | |
