TVN1-Рычажные клапаны
Заказ товаров
Сделать заказ
Описание
Преимущества
- Цельнокованый корпус.
- Прямое и угловое исполнение.
- Компактная конструкция.
- Быстрое открытие и закрытие.
- Невращающийся шток.
- Возможность монтажа на панель.
- Каждый клапан проверен на герметичность с азотом или сжатым воздухом при максимально допустимом рабочем давлении.
- Максимальное рабочее давление: 300 фунт/дюйм² изб. (20,7 бар).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Корпус | Проходное отверстие, мм | Номинальное давление, фунт/дюйм² изб. (бар) |
| A | 0,08 (2,0) | 300 (20,7) |
| B | 0,125 (3,2) | |
| C | 0,25 (6,4) | 200 (13,8) |
| Материал уплотнительного кольца | Номинальный диапазон температур |
| Фторкаучук (FKM) | от −28 до 400 °F (от −20 до 200 °C) |
| Бутадиен-нитрильный каучук (NBR) | от −28 до 121 °F (от −20 до 250 °C) |
| Этилен-пропиленовый каучук (EPDM) | от −28 до 121 °F (от −20 до 250 °C) |

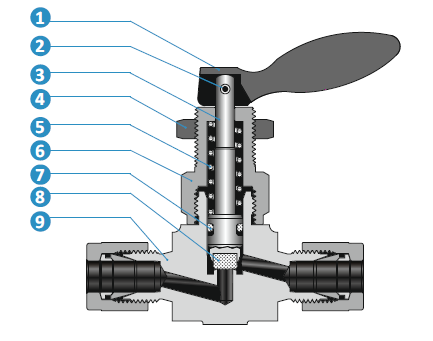

СТАНДАРТНЫЕ МАТЕРИАЛЫ КОНСТРУКЦИИ
| Поз. | Компонент | Материал корпуса клапана | |||
| Нерж. сталь 316 | Нерж. сталь 304 | Нерж. сталь 321 | Латунь | ||
| 1 | Рукоятка | Нержавеющая сталь | |||
| 2 | Штифт | Нержавеющая сталь | |||
| 3 | Шток | Нерж. сталь 316/A479 | Нерж. сталь 304/A479 | ||
| 4 | Гайка для монтажа на панели | Нерж. сталь 316/A479 | Латунь C36000/B16 | ||
| 5 | Пружина | S17700/A313 с PTFE покрытием | |||
| 6 | Крышка | Нерж. сталь 316/A479 | Нерж. сталь 304/A479 | Нерж. сталь 321/A479 | Латунь C36000/B16 |
| 7 | Уплотнительное кольцо | Фторкаучук (FKM), бутадиен-нитрильный каучук (NBR) | |||
| 8 | Наконечник штока | PTFE/D1710 | |||
| 9 | Корпус | Нерж. сталь 316/A182 | Нерж. сталь 304/A182 | Нерж. сталь 321/A182 | Латунь C37700/B283 |
| Смазка | На основе дисульфида молибдена | ||||

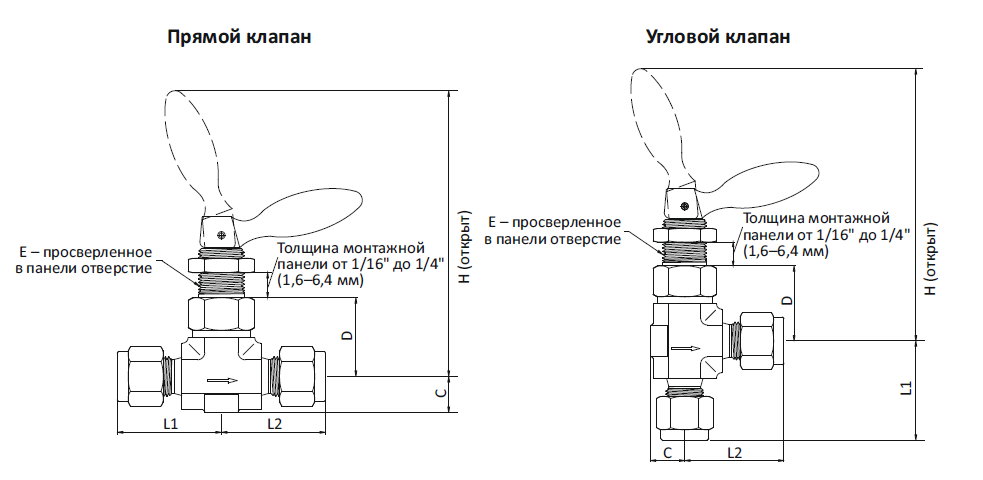

Размеры
| Базовый номер для заказа | Тип и размер присоединения | НД¹ | Проход, дюйм (мм) |
Коэфф. расхода Cv |
Размеры, дюйм (мм) | ||||||
| Вход | Выход | L1 | L2 | C | D | E | H | ||||
| TVN1-2A-M-2N | 1/8" наружная NPT | 1/8" наружная NPT | 300 (20,7) | 0,08 (2,0) | 0,11 | 0,75 (19,0) | 0,75 (19,0) | 0,32 (8,2) | 0,85 (21,7) | 0,53 (13,5) | 2,83 (71,9) |
| TVN1-2A-MD-2N2T | 1/8" обжимной фитинг | 1/8" обжимной фитинг | 0,98 (25,0) | ||||||||
| TVN1-2A-D-2T | 1/8" обжимной фитинг | 1/8" обжимной фитинг | 0,98 (25,0) | ||||||||
| TVN1-2A-D-3M | 3 мм обжимной фитинг | 3 мм обжимной фитинг | |||||||||
| TVN1-2B-F-2N | 1/8" внутренняя NPT | 1/8" внутренняя NPT | 0,16 (4,0) | 0,20 | 0,81 (20,6) | 0,81 (20,6) | 0,39 (10,0) | ||||
| TVN1-2B-M-2N | 1/8" наружная NPT | 1/8" наружная NPT | 0,86 (21,8) | 0,86 (21,8) | |||||||
| TVN1-2B-M-4N | 1/4" наружная NPT | 1/4" наружная NPT | 0,98 (25,0) | 0,98 (25,0) | |||||||
| TVN1-2B-MD-4N4T | 1/4" наружная NPT | 1/4" наружная NPT | 1,13 (28,7) | ||||||||
| TVN1-2B-D-4T | 1/4" обжимной фитинг | 1/4" обжимной фитинг | 1,13 (28,7) | ||||||||
| TVN1-2B-D-6M | 6 мм обжимной фитинг | 6 мм обжимной фитинг | |||||||||
| TVN1-2B-D-8M | 8 мм обжимной фитинг | 8 мм обжимной фитинг | |||||||||
| TVN1-2C-F-4N | 1/4" внутренняя NPT | 1/4" внутренняя NPT | 200 (13,8) | 0,25 (6,4) | 0,70 | 1,00 (25,4) | 1,00 (25,4) | 0,53 (13,5) | 1,06 (26,9) | 0,66 (16,8) | 3,59 (91,2) |
| TVN1-2C-F-6N | 3/8" внутренняя NPT | 3/8" внутренняя NPT | |||||||||
| TVN1-2C-M-6N | 3/8" наружная NPT | 3/8" наружная NPT | |||||||||
| TVN1-2C-D-6T | 3/8" обжимной фитинг | 3/8" обжимной фитинг | 1,29 (32,8) | 1,29 (32,8) | |||||||
| TVN1-2C-D-8T | 1/2" обжимной фитинг | 1/2" обжимной фитинг | 1,40 (35,6) | 1,40 (35,6) | |||||||
| TVN1-2C-D-10M | 10 мм обжимной фитинг | 10 мм обжимной фитинг | |||||||||
| TVN1-2C-D-12M | 12 мм обжимной фитинг | 12 мм обжимной фитинг | |||||||||
| TVN1-2C-M-20M15 | M20 x 1,5 наружная метрическая | M20 x 1,5 наружная метрическая | 1,00 (25,4) | 1,00 (25,4) | |||||||
| TVN1-2C-M-22M15 | M22 x 1,5 наружная метрическая | M22 x 1,5 наружная метрическая | |||||||||
¹ НД – Номинальное давление, фунт/кв. дюйм изб. (бар).
² SS - Нержавеющая сталь.
Примечание:
- Указанные размеры и типы — стандартные. Изделия с другими размерами и типами доступны под заказ. За подробностями обращайтесь в компанию ООО «НТА-Пром».
- Указанные размеры соответствуют затяжке гаек трубной арматуры обжимной фитинг от руки. Все размеры указаны для справки и могут изменяться. Относительно не указанных выше размеров обращайтесь в компанию ООО «НТА-Пром» по телефону: +7 (495) 363-63-00 или e-mail: zakaz@nta-prom.ru.

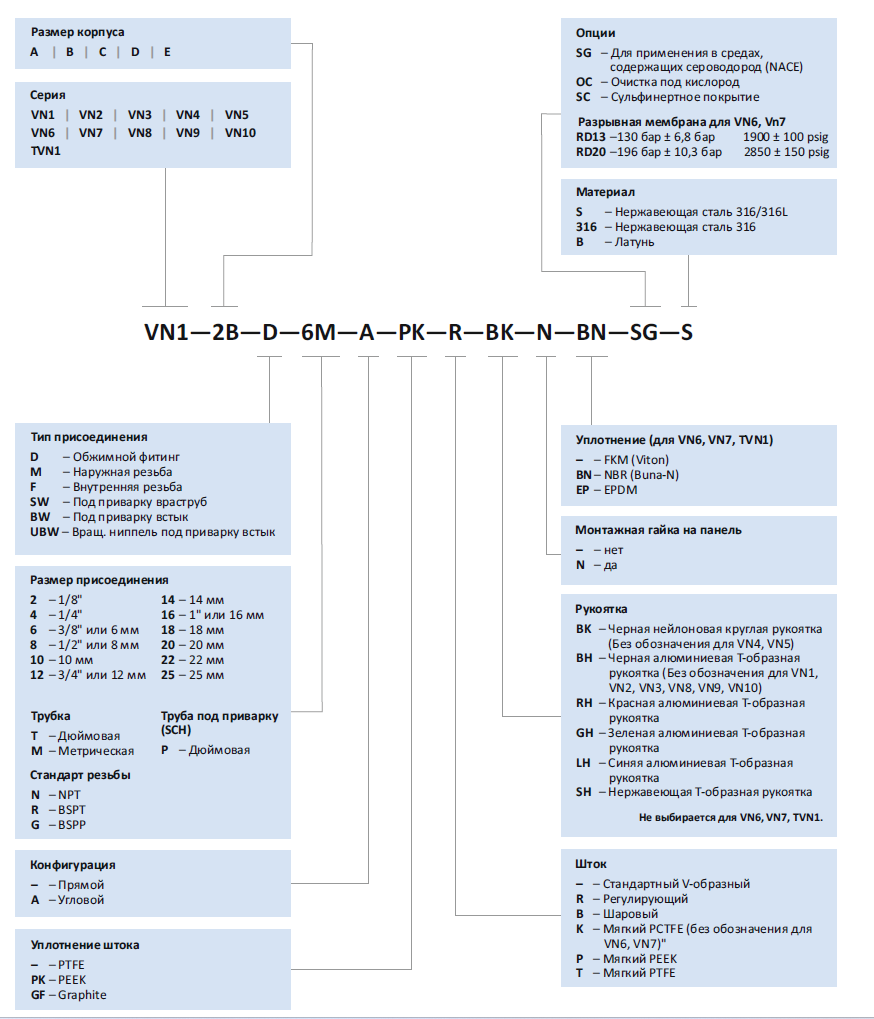

РАСШИФРОВКА НОМЕРА ДЛЯ ЗАКАЗА ИГОЛЬЧАТЫХ КЛАПАНОВ
Проходная муфта
Сталь 316/316L
