Описание
Технические характеристики
- Максимальное рабочее давление: 414 бар (6000 фунтов на кв. дюйм изб.)
- Рабочая температура: от −53 °C до 482 °C (от −65 °F до 900 °F)
- Прочная конструкция, полностью из нержавеющей стали
- Горизонтальный монтаж с гайкой крышки сверху
- Коэффициент обратного потока составляет менее 0,1 % коэффициента прямого потока
- Широкий выбор торцевых соединений
ЗАВИСИМОСТЬ ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ

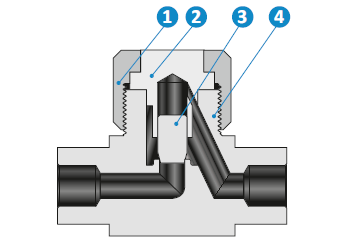

Материалы конструкции
| Компонент | Класс материала/ спецификация ASTM |
| 1. Гайка крышки | Нержавеющая сталь 316/316L/A479 |
| 2. Крышка | Нержавеющая сталь 316/316L/A479 |
| 3. Тарелка | Нержавеющая сталь 316/316L/A479 |
| 4. Корпус | Нержавеющая сталь 316/316L/A479 |
Размеры
| Базовый номер для заказа | Типоразмер соединения | Cv | Размеры, мм | ||||
| Вход | Выход | A | B | C | D | ||
| CVN7-2A-D-4T-S | 1/4" обжимной фитинг | 1/4" обжимной фитинг | 0,3 | 61,0 | 25,7 | 37,3 | 9,9 |
| CVN7-2A-D-6M-S | 6 мм обжимной фитинг | 6 мм обжимной фитинг | 0,3 | 61,0 | 25,7 | 37,3 | 9,9 |
| CVN7-2A-F-2N-S | 1/8" внутренняя NPT | 1/8" внутренняя NPT | 0,3 | 50,8 | 25,4 | 37,3 | 9,9 |
| CVN7-2A-SW-4T-S | 1/4" под приварку враструб | 1/4" под приварку враструб | 0,3 | 46,0 | 22,9 | 37,3 | 9,9 |
| CVN7-2A-BW-4P-S | 1/4" SCH80 под приварку встык | 1/4" SCH80 под приварку встык | 0,3 | 46,0 | 22,9 | 37,3 | 9,9 |
| CVN7-2B-D-6T-S | 3/8" обжимной фитинг | 3/8" обжимной фитинг | 0,64 | 71,9 | 33,3 | 47,0 | 12,7 |
| CVN7-2B-F-4N-S | 1/4" внутренняя NPT | 1/4" внутренняя NPT | 0,64 | 57,2 | 31,8 | 47,0 | 12,7 |
| CVN7-2B-SW-6T-S | 3/8" под приварку враструб | 3/8" под приварку враструб | 0,64 | 57,2 | 31,8 | 47,0 | 12,7 |
| CVN7-2B-BW-6P-S | 3/8" SCH80 под приварку встык | 3/8" SCH80 под приварку встык | 0,64 | 57,2 | 31,8 | 47,0 | 12,7 |
| CVN7-2C-D-8T-S | 1/2" обжимной фитинг | 1/2" обжимной фитинг | 2,2 | 3,92 (99,6) | 55,6 | 62,0 | 15,7 |
| CVN7-2C-D-12T-S | 3/4" обжимной фитинг | 3/4" обжимной фитинг | 2,2 | 99,6 | 55,6 | 62,0 | 15,7 |
| CVN7-2C-F-6N-S | 3/8" внутренняя NPT | 3/8" внутренняя NPT | 2,2 | 79,2 | 47,2 | 62,0 | 15,7 |
| CVN7-2C-F-8N-S | 1/2" внутренняя NPT | 1/2" внутренняя NPT | 2,2 | 79,2 | 47,2 | 62,0 | 15,7 |
| CVN7-2C-SW-8T-S | 1/2" под приварку враструб | 1/2" под приварку враструб | 2,2 | 79,5 | 47,8 | 62,0 | 15,7 |
| CVN7-2C-BW-8P-S | 1/2" SCH80 под приварку встык | 1/2" SCH80 под приварку встык | 2,2 | 79,5 | 47,8 | 62,0 | 15,7 |
Проходная муфта
Сталь 316/316L
