Монофланцы DBB/SBB
Монофланцы серии 82 – это цельнокованая запорно-сбросная арматура с фланцами 1/2"–2" под классы давления 150–2500, исполняемая по ГОСТ 33259 или ASME. Корпуса изготавливаются из углеродистой, нержавеющей, супердуплексной стали, Монеля или Хастеллоя и соответствуют стандарту NACE MR0175 для сероводородсодержащих сред. Изделия комплектуются седлами из PTFE и PEEK, а каждый клапан проходит испытания азотом под избыточным давлением для подтверждения герметичности.
Оставить заявку

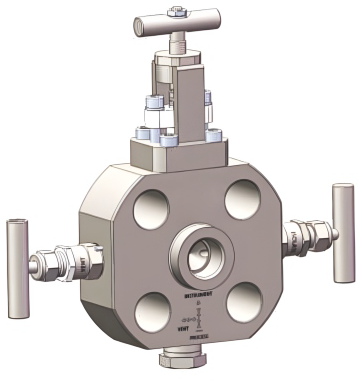

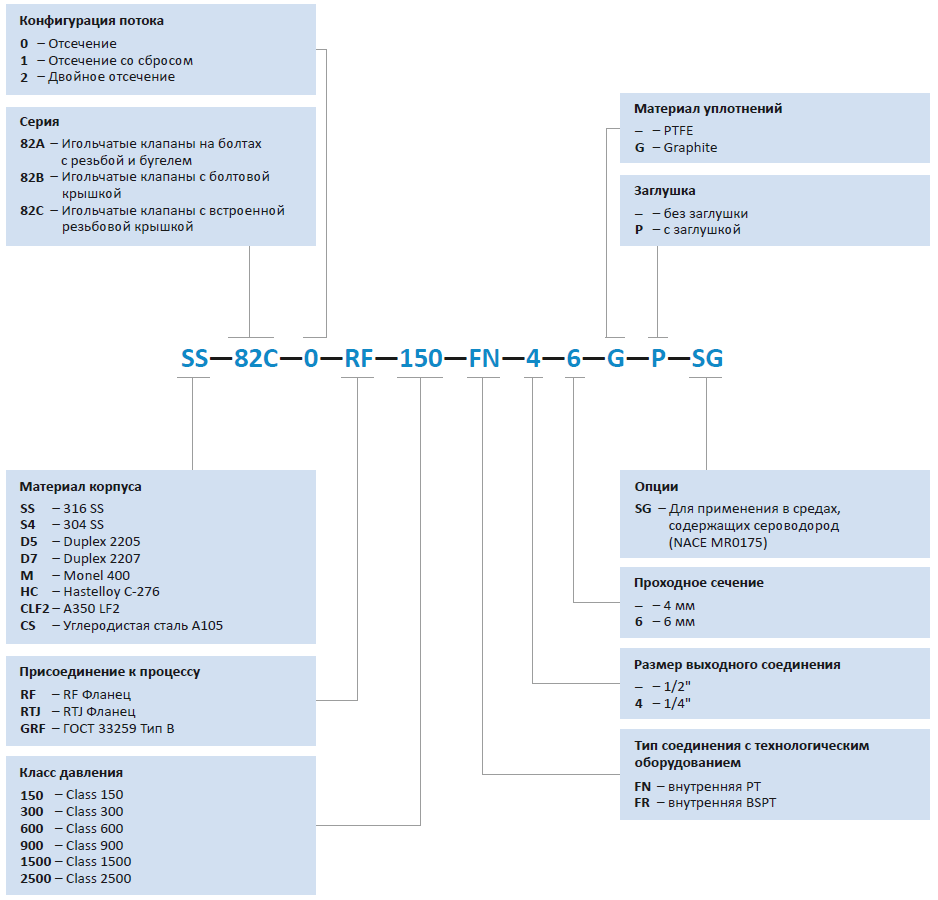

Монофланцы Серия 82

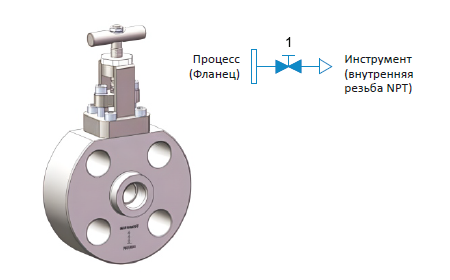

Одинарный запорный клапан

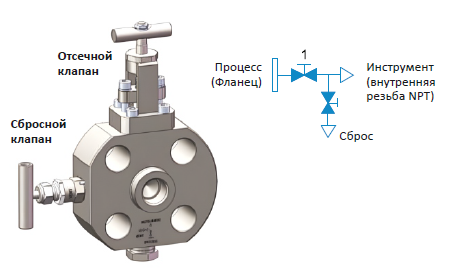

Одинарный запорно-сбросной клапан

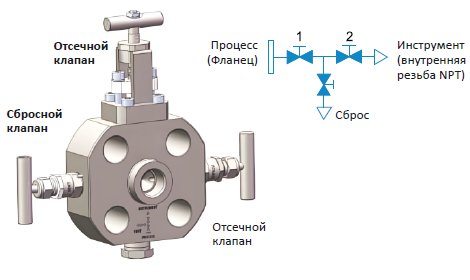

Клапан двойного отсечения и сброса
- Размер фланцевого входного соединения: от 1/2" до 2"
- Класс давления: от 150 до 2500
- Возможности исполнения фланцев по ГОСТ 33259-2015
- Выходное соединение внутренней резьбой 1/2 дюйма (NPT)
- Стандартное подключение сброса 1/4" внутренняя резьба NPT
- Доступен широкий выбор материалов: нержавеющая сталь, углеродистая сталь, супердуплексная сталь, Монель, Хастеллой и др.
- Подходит для работы с сероводородом; материалы подобраны в соответствии со стандартами NACE MR0175/ISO 15156
- Каждый клапан проходит 100% заводские испытания с использованием азота для обеспечения герметичности при давлении в 1,1 раза превышающем максимальное рабочее давление

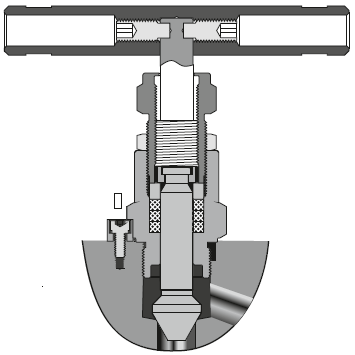

Материалы конструкции
Стандартная конструкция шара
| № | Компонент | Материал корпуса клапана* | ||
| Нерж. сталь | Дуплексная нерж. сталь | Углеродистая сталь | ||
| 1 | Корпус | F316/A182 | F51/A182 | A105, LF2/A350 |
| 2 | Концевой переходник | 316SS/A276 | S31803/A276 | A105, LF2/A350 |
| 3 | Шар | 316SS/A276 | S31803/A276 | 316SS/A276 |
| 4 | Седло | PTFE, PEEK | ||
| 5 | Шток | 316SS/A276 | S31803/A276 | 316SS/A276 |
| 6 | Подшипник штока | PTFE | ||
| 7 | Сальник штока | Graphite | ||
| 8 | Остальные компоненты | 316SS | ||
*Альтернативные материалы возможны для заказа по запросу.

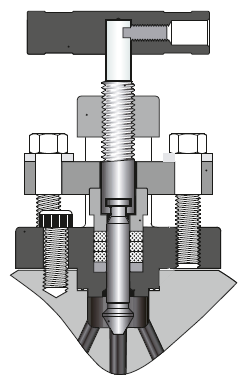

Давление / Температура - F316/A182
| Температура, °C | Класс ASME | |||||
| 150 | 300 | 600 | 900 | 1500 | 2500 | |
| Рабочее давление, бар | ||||||
| -29 до 38 | 19,1 | 49,7 | 99,4 | 149,1 | 248,6 | 414,3 |
| 50 | 18,5 | 48,3 | 96,7 | 145,0 | 241,7 | 402,9 |
| 100 | 16,2 | 42,2 | 84,3 | 126,5 | 210,9 | 351,4 |
| 150 | 14,7 | 38,4 | 76,8 | 115,2 | 192,0 | 320,0 |
| 200 | 13,7 | 35,7 | 71,3 | 107,0 | 178,3 | 297,1 |
| 250 | 12,1 | 33,4 | 66,7 | 100,1 | 166,8 | 278,0 |
| 300 | 10,2 | 31,4 | 62,9 | 94,3 | 157,2 | 262,0 |
| 325 | 9,3 | 31,0 | 61,9 | 92,9 | 154,8 | 258,0 |
| 350 | 8,4 | 30,2 | 60,5 | 90,7 | 151,2 | 252,0 |
| 375 | 7,4 | 29,8 | 59,5 | 89,3 | 148,8 | 249,0 |
| 400 | 6,5 | 29,5 | 59,0 | 88,6 | 147,6 | 246,0 |
| 425 | 5,5 | 29,0 | 58,1 | 87,1 | 145,2 | 242,0 |
| 450 | 4,6 | 28,8 | 57,6 | 86,4 | 144,0 | 240,0 |
- от -54 до 204°C (от -65 до 400°F) для версии с уплотнением PTFE.
- от -54 до 538°C (от -65 до 1000°F) с уплотнением Graphite.
