Совмещенные запорно-сбросные клапаны DBB/SBB
Совмещённые запорно-сбросные клапаны серии 84 – это компактное решение для двойного отсечения и сброса с цельнокованым корпусом, фланцами 1/2"–2" и классами давления до 2500 (возможно по ГОСТ 33259). Шар плавающий или цапфовый, корпус из углеродистой, нержавеющей, супердуплексной стали, Монеля или Хастеллоя, седла PTFE/PEEK – стойкость к H₂S по NACE MR0175. Все изделия тестируются азотом при избыточном давлении, доступны в огнестойкой и антистатической модификациях.

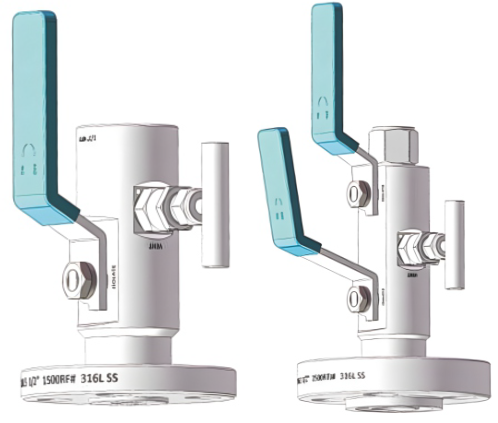

Совмещенные запорно-сбросные клапаны Серия 84

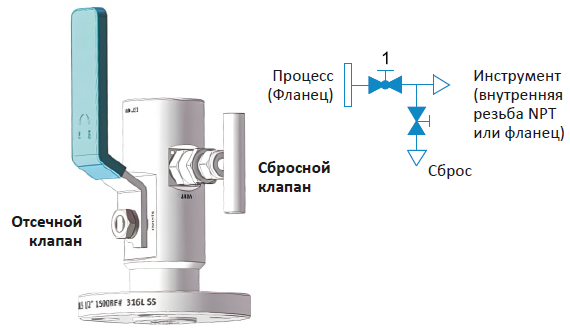

Одинарный запорно-сбросной клапан

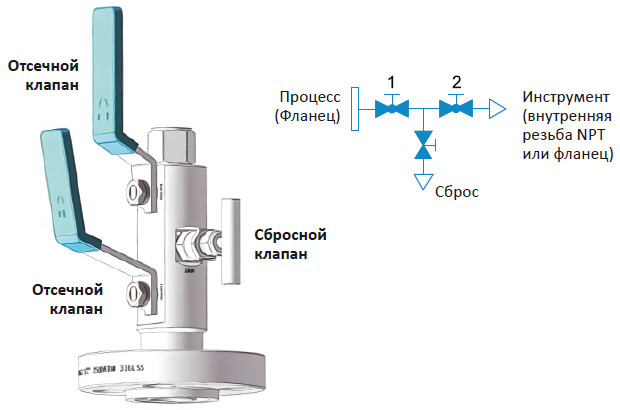

Клапан двойного отсечения и сброса
- Цельнокованый корпус клапана
- Размер фланцевого входного соединения: от 1/2" до 2"
- Класс давления: от 150 до 2500
- Возможность исполнения фланцев по ГОСТ 33259-2015
- Диапазон рабочих температур: от -57°C (-70°F) до 250°C (482°F).
- Опционально доступна болтовая конструкция корпуса
- Огнестойкая и антистатическая конструкция
- Доступен широкий выбор материалов: нержавеющая сталь, углеродистая сталь, супердуплексная сталь, Монель и т. д.
- Подходит для работы с сероводородом; материалы подобраны в соответствии со стандартами NACE MR0175/ISO 15156
- Каждый клапан проходит 100% заводские испытания с использованием азота для обеспечения герметичности при давлении, в 1,1 раза превышающем максимальное рабочее давление
Материалы конструкции

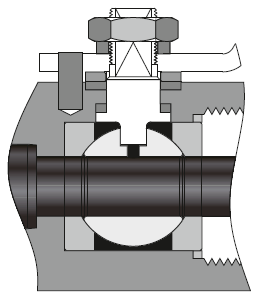

Стандартная конструкция шара
| № | Компонент | Материал корпуса клапана* | ||
| Нерж. сталь | Дуплексная нерж. сталь | Углеродистая сталь | ||
| 1 | Корпус | F316/A182 | F51/A182 | A105, LF2/A350 |
| 2 | Концевой переходник | 316SS/A276 | S31803/A276 | A105, LF2/A350 |
| 3 | Шар | 316SS/A276 | S31803/A276 | 316SS/A276 |
| 4 | Седло | PTFE, PEEK | ||
| 5 | Шток | 316SS/A276 | S31803/A276 | 316SS/A276 |
| 6 | Подшипник штока | PTFE | ||
| 7 | Сальник штока | Graphite | ||
| 8 | Остальные компоненты | 316SS | ||
*Альтернативные материалы возможны для заказа по запросу.

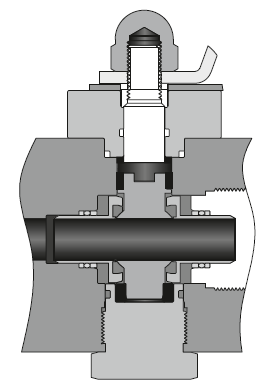

Цапфовая конструкция шара
| № | Компонент | Материал корпуса клапана* | ||
| Нерж. сталь | Дуплексная нерж. сталь | Углеродистая сталь | ||
| 1 | Корпус | F316/A182 | F51/A182 | A105, LF2/A350 |
| 2 | Концевой переходник | 316SS/A276 | S31803/A276 | A105, LF2/A350 |
| 3 | Шар | 316SS/A276 | S31803/A276 | 316SS/A276 |
| 4 | Седло | PEEK | ||
| 5 | Кольцо штока | FFKM | ||
| 6 | Шток | 316SS/A276 | S31803/A276 | 316SS/A276 |
| 7 | Подшипник штока | PEEK | ||
| 8 | Сальник штока | Graphite | ||
| 9 | Нижняя гайка | 316SS/A276 | S31803/A276 | A105, LF2/A350 |
| 10 | Фиксатор седла | 316SS/A276 | ||
| 11 | Опорное кольцо | PEEK | ||
| 12 | Заднее кольцо | 316SS/A276 | ||
| 13 | Остальные компоненты | PEEK | ||
*Альтернативные материалы возможны для заказа по запросу.
