Cравнение биметаллических термометров с термометрами с газовым приводом
Компания «НТА-Пром» предлагает своим заказчикам биметаллические и манометрические термометры, которые предназначены для измерения температуры в системах, где необходима высокая точность, а также в условиях, где другие типы термометров (например, жидкостные) могут не работать (например, в вакууме или при высокой вибрации).
Механические термометры — это обоснованный технико-экономический выбор там, где надежность, автономность и низкая стоимость являются приоритетом над такими функциями, как дистанционный мониторинг или сверхвысокая точность. Они предлагают уникальное соотношение «цена-качество-надежность», которое остается актуальным и по сей день.
Приобретая термометры «НТА-Пром», Вы получаете значимые выгоды:
1. Надежность и независимость. Эта выгода напрямую вытекает из конструкции и критически важна в ответственных применениях.
- Работа термометра в любых условиях:
- При отключении электричества на объекте.
- В условиях сильных электромагнитных помех (промышленные цеха, подстанции), где электронные датчики могут давать сбои или показывать неверные значения.
- В широком диапазоне температур окружающей среды (например, на улице зимой, где электроника может быстрее разряжаться или отказывать).
- Устойчивость к вибрациям и влаге: качественные промышленные модели герметичны и устойчивы к вибрациям, что позволяет использовать их на транспорте, станках, насосах. Термометры «НТА-Пром» выполнены в пылевлагозащищенном исполнении IP68.
2. Простота и удобство использования.
- Интуитивно понятное считывание показаний: человеческий мозг быстрее и прочитает информацию об отклонении стрелки от нормы (например, в «красной» зоне), чем цифровые значения. Это важно для быстрой оценки ситуации оператором или обычным пользователем.
- Визуализация трендов: по положению стрелки можно мгновенно определить растет температура или падает, и с какой скоростью это происходит, что не всегда очевидно при скачках цифр на электронном дисплее.
- Простота установки и обслуживания: для установки не требуются специальные знания по программированию или настройке. Его нужно просто закрепить, и он готов к работе. Обслуживание заключается лишь в периодической поверке.
3. Безопасность и экологичность.
- Взрывобезопасность: поскольку в механических термометрах нет искры или элементов, способных вызвать взрыв, они являются идеальным решением для использования во взрывоопасных средах (нефтегазовая отрасль, химические производства, АЗС). Для этого выпускаются специальные взрывозащищенные модели.
4. Широкий диапазон применения и специализация. Существуют разные типы механических термометров для решения узкоспециализированных задач:
- Биметаллические: классическое решение для измерения температуры воздуха, жидкостей и газов в быту и промышленности.
- Газовые и конденсационные (манометрические): используются в системах климат-контроля и холодильных установках, могут иметь выносную капиллярную трубку для измерения в труднодоступных местах.
- Диапазон измерений: существуют модели, работающие в диапазоне от -200°С до +800 °С для эксплуатации в различных отраслях промышленности.
Благодаря своей надежности и точности газовые и биметаллические термометры широко применяются во многих отраслях промышленности. У каждого типа прибора свой принцип работы. Независимо от отрасли применения, если требуется точный контроль температуры, то знания об этих термометрах помогут повысить эффективность и безопасность Вашей работы.
Частый вопрос от заказчиков «НТА-Пром»: «Газовый или биметаллический термометр является более универсальным в применении?». Ответ зависит от нескольких факторов, которые мы разберем в этой статье.
Газовые и биметаллические термометры предназначены для измерения температуры воздуха, газа или жидкости в суровых климатических условиях как внутри, так и снаружи помещений. Эти термометры просты и понятны в применении, а также надежны, долговечны и безопасны. В версии с накладным штоком газовые термометры позволяют проводить измерения бесконтактным методом даже при малом диаметре трубы (уточнить DN).
Газовый термометр
Механическая часть устройства газовых термометров включает в себя трубку Бурдона, капиллярную трубку и термобаллон для измерения температуры. Весь термометр, включая термобаллон, головку и капиллярную трубку (в дистанционных моделях), заполнен инертным газом, который обеспечивает быстрое реагирование на любое изменение температуры.
Типы термобаллонов:
1. Термобаллоны с резьбовым соединением. Они оснащены резьбовыми фитингами с накидной гайкой, которые идеально подходят для обеспечения надежного и прочного соединения в условиях высокого давления или коррозионной среды при использовании с защитной гильзой.
2. Простые термобалоны. Эти термобалоны не имеют фитингов и хорошо подходят для измерения температуры в открытых резервуарах, раковинах или чанах. Примечание: для защиты этих термометров и облегчения их снятия без отключения системы можно использовать термоколпачки.

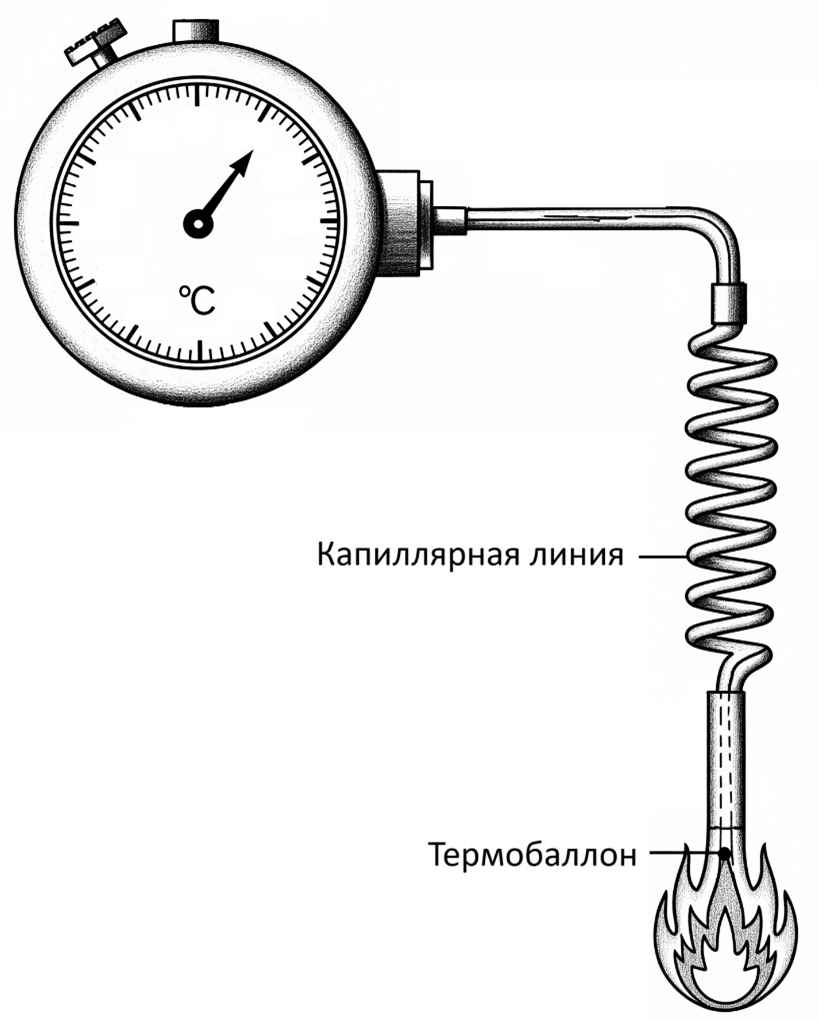

Рисунок 1. Принцип работы газовых термометров.
Преимущества газовых термометров «НТА-ПРОМ»:
1. Широкий диапазон температур. Диапазон рабочих температур от -200 °C до + 800 °C.
2. Конструкция с трубкой Бурдона. Благодаря «неподвижной» системе и отсутствию изнашиваемых шестерёнок, газовые термометры обладают высокой устойчивостью к ударам и вибрации, а также минимизируют дрожание стрелки.
3. Молекулярное сито на основе углерода. Обеспечивает минимальное внутреннее давление в системе, продлевая срок службы.
4. Возможность прямого и выносного монтажа. Использование капиллярной линии длиной до 38,8 м для изоляции выносных приборов, обеспечивает дополнительную безопасность.
5. Заполнены инертными газами. Предотвращает опасность повреждения капилляра.
6. Отсутствие погрешности, связанной с напором или высотой. На точность измерения температуры не влияет высота или напор.
Биметаллический термометр
В конструкцию биметаллических термометров входит механическая пластина, изготовленная из двух разных металлов, соединенных вместе и скрученных в спираль. При нагревании каждый из этих металлов расширяется с разной скоростью. При изменении температуры процесса разное расширение металлов заставляет спираль сжиматься или растягиваться. Это движение преобразуется в показания температуры путем механического соединения со стрелкой, которая скользит по откалиброванной шкале. Этот простой, но эффективный механизм позволяет термометру выдавать непосредственные показания температуры без использования внешних источников питания.

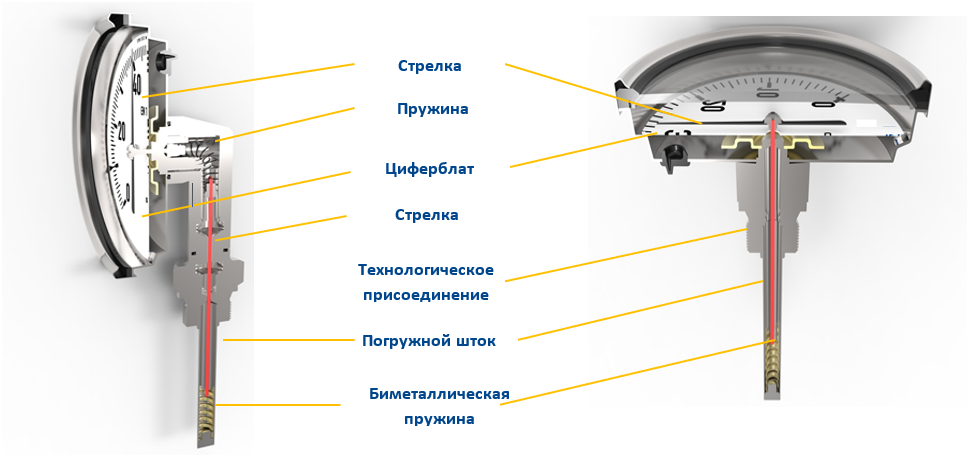

Рисунок 2. Принцип работы биметаллического термометра.
Биметаллические термометры имеют простую конструкцию и предназначены для установки без использования дополнительных приспособлений.
Преимущества биметаллических термометров «НТА-ПРОМ»:
- Герметичный корпус. Предотвращает попадание влаги в прибор, защищая его внутреннюю часть от коррозии, а сенсор — от замерзания.
- Циферблат. Обеспечивает точные показания (минимизирует ошибки при считывании параллакса).
- Катушка с силиконовым демпфером. Уменьшает дрожание стрелки при высокой вибрации и обеспечивает более быстрое реагирование.
- Внешняя регулировка. Вы можете отрегулировать или откалибровать положение указателя на шкале.
- Индивидуальная печать циферблатов. Позволяет выбрать несколько или альтернативные шкалы, добавить индикаторы зон, логотип компании и многое другое.
- Наклонно-поворотный корпус. Позволяет поворачивать циферблат на 360° и наклонять от 0 до 90°.
Разница между газовым и биметаллическим термометрами
И газовые, и биметаллические термометры являются точными и долговечными вариантами для измерения температуры воздуха, газа или жидкости в суровых климатических условиях. Вот некоторые различия, которые помогут Вам определиться с выбором термометра, идеально подходящего под Ваши уникальные потребности:
1. Диапазон температур. У термометра с газовым приводом более широкий диапазон применения.

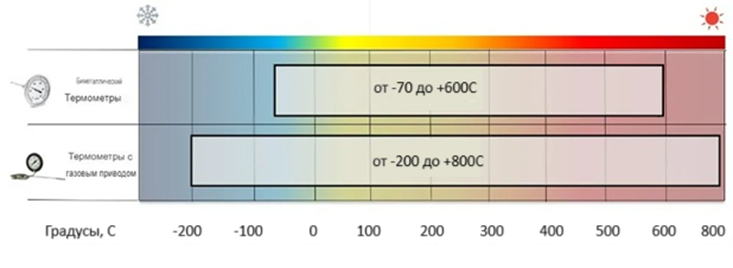

Рисунок 3. Диапазон температур биметаллического и газового термометров.
2. Варианты монтажа. Биметаллические термометры выпускаются только в вариантах прямого монтажа. Термометры с газовым приводом можно устанавливать непосредственно на оборудование или на некотором расстоянии от оборудования.
3. Электрические контакты. Опция только для биметаллических термометров.
4. Размеры циферблата. У биметаллических термометров диаметр циферблата: 63 мм, 100 мм, 150 мм, 160 мм и 250 мм. У термометров с газовым приводом диаметр циферблата: 100 мм, 150 мм, 160 мм и 250 мм.
Таким образом, проведение тщательного анализа всех вышеперечисленных факторов позволит выбрать термометр, полностью соответствующий Вашим требованиям и условиям эксплуатации.
При возникновении вопросов по выбору термометра, обращайтесь к экспертам компании «НТА-Пром», которые помогут подобрать оптимальное решение с учетом всех особенностей Вашей системы и задачи по телефону +7 (495) 363-63-00 или e-mail: zakaz@nta-prom.ru.
