Фитинги TFNCS с накидной гайкой НТА-Пром
Компания НТА-Пром производит фитинги TFNCS с накидной гайкой для подключения манометров (адаптеры под манометр с поворотной гайкой) и других приборов измерения давления. Конструкция адаптера с вращающейся гайкой обеспечивает удобство позиционирования прибора при монтаже.
Конструкция
Фитинг TFNCS выполнен из 2-ух неразъемных частей: штуцера и накидной гайки, обжатой на корпусе таким образом, чтобы обеспечить свободное вращение относительно штуцера.
Присоединение к прибору (накидная гайка)
Цилиндрическая метрическая резьба (M10x1, M14x1,5, M20x1,5 и др.) или цилиндрическая трубная резьба BSPP (G 1/8, G ¼, G 1/2 и др.) под любые манометры и датчики давления.
Присоединение к процессу (штуцер)
Наружная или внутренняя резьба: метрическая, NPT, BSPP (G-резьба) или BSPT (R-резьба)
Наружная манометрическая резьба с формой торца по ГОСТ 2405-88 (для метрической резьбы) или по EN 837-1 для BSPP (G) резьбы, в коде заказа такая резьба дополняется буквой G после обозначения размера: 20M15G. Присоединение G без дополнительного кода G соответствует DIN 3852-2, Присоединение М без доп. кода G соответствует DIN 3852-1.
Трубный адаптер под обжимной фитинг НТА-Пром
Обжимной фитинг НТА-Пром под метрические и дюймовые трубки
Технические преимущества
Удобное позиционирование прибора
Накидная гайка позволяет позиционировать средство измерения максимально удобным способом на 360 градусов.
Высокое рабочее давление
До 51,7 МПа для фитинга с накидной гайкой М12х1,5
Отсутствие сварных швов
Надежное механическое соединение; повышает стойкость к вибрации и другим нагрузкам; не требуется контроль сварных швов.
Большой выбор торцевых соединений
- Подключение прибора к любому клапану, приборному манифольду или фитингу.
- Возможность выбора адаптера под обжим или обжимного фитинга в качестве присоединения к процессу обеспечивает гибкость монтажа в различных системах и уменьшает количество переходников.
- Внутренняя метрическая резьба для подключения манометра изготовлена по ГОСТ 24705-2004 и обеспечивает точность позиционирования уплотнительной прокладки, что дает 100% вероятность сборки герметичного соединения с 1 раза.
Быстрый монтаж и демонтаж
- Для установки прибора требуется только пара гаечных ключей;
- Cоединение можно многократно разбирать и собирать, что удобно при замене манометров и поверке.

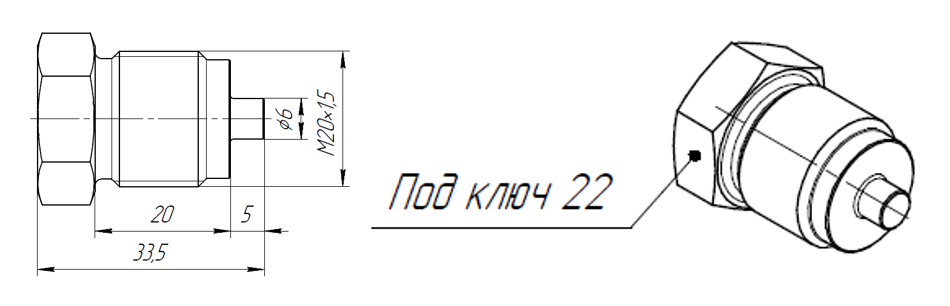

- Специальная манометрическая заглушка позволяет заглушить стандартный манометрический порт в период замены или поверки средства измерения.
Пример заглушки с метрической резьбой М20х1,5. Арт. TFNP-20M15G-S
Компактное исполнение
Конструкция фитинга с накидной гайкой имеет минимальные габариты, что позволяет устанавливать его в стеснённых условиях.
Широкий выбор материалов
- Применение в различных средах (в т.ч. агрессивных);
- Стандартное исполнение: нержавеющая сталь 316/316L;
- Дополнительно: углеродистая сталь, латунь, монель.
Наличие и доставка
- Фитинги TFNCS доступны к отгрузке от 1 дня, в наличии на складе в Москве;
- Фитинги доступны к доставке по России, а также возможен самовывоз со склада.
Сертификаты
Фитинги TFNCS включены в Реестр Российской продукции на основании решения ТПП РФ с подтверждением сертификатом СТ-1.
Информация для заказа фитинга TFNCS с накидной гайкой (адаптера с вращающейся гайкой) НТА-Пром
| Код для заказа | Присоединение к процессу | Присоединение к прибору (накидная гайка) |
|---|---|---|
| TFNCSMF8N-12M15G-S | Наружная резьба ½" NPT | Внутренняя резьба М12х1,5 |
| TFNCSMF8N-20M15G-S | Наружная резьба ½" NPT | Внутренняя резьба М20х1,5 |
| TFNCSMF20M15G-20M15G-SA | Наружная резьба М20х1,5 с формой торца под манометрическую резьбу | Внутренняя резьба М20х1,5 |
| FNASF12M-20M15G-SA | Адаптер под обжим НД 12мм | Внутренняя резьба М20х1,5 |
| FNCSF12M-20M15G-SA | Обжимной фитинг НД 12мм | Внутренняя резьба М20х1,5 |
Информация для заказа специальной манометрической заглушки НТА-Пром
| Код для заказа | Присоединение |
|---|---|
| TFNP-20M15G-S | Наружная резьба М20х1,5 |
Примечание: необходимо использовать прокладки (уплотнительные кольца) для герметичного подключения прибора и уплотнения цилиндрической резьбы. При демонтаже/повторном монтаже прибора требуется замена прокладки. Прокладки заказываются отдельно. Более подробно смотрите технические характеристики адаптеров под манометр с поворотной гайкой в разделе на сайте.
Для оперативного подбора нашим техническим специалистам по номеру телефона 8-495-363-63-00. или отправляйте запрос на электронную почту zakaz@nta-prom.ru.
| АРТИКУЛ | ХАРАКТЕРИСТИКИ | |||||
|---|---|---|---|---|---|---|
| Серия | Мин. раб. температура, С° | Макс. раб. температура, С° | Материал | Торцевые соединения | Тип соединения | |
| TFNCSMF4N-12M15G-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/4" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой M12x1.5 | Адаптер с накидной гайкой |
| TFNCSMF4N-20M15G-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/4" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой M20x1.5 | Адаптер с накидной гайкой |
| TFNCSMF4N-4G-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/4" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой 1/4" G, BSPP | Адаптер с накидной гайкой |
| TFNCSMF8N-20M15G-SA | TFNCSMF | -196 °C | 696 °C | 316L | Резьба наружная 1/2" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка - Резьба внутренняя M20X1.5 (метрическая цилиндрическая) | Адаптер с накидной гайкой |
| TFNCSMF8N-8GG-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/2" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой 1/2" G, BSPP | Адаптер с накидной гайкой |
| TFNCSMF20M15-20M15G-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная M20X1.5 (метрическая цилиндрическая) / Накидная гайка с внутренней резьбой M20x1.5 | Адаптер с накидной гайкой |
| TFNCSMF8N-12M15G-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/2" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой M12x1.5 | Адаптер с накидной гайкой |
| TFNCSF8N-20M15-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба внутренняя 1/2" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой M20x1.5 | Адаптер с накидной гайкой |
| TFNCSMF8G-8GG-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/2" (трубная цилиндрическая по стандарту ISO (BSPP), G-резьба) форма A / Накидная гайка с внутренней резьбой 1/2" G, BSPP | Адаптер с накидной гайкой |
