Два фитинга NPT могут выглядеть абсолютно одинаково: чистый профиль, диаметр в допуске. И при этом один надёжно выдержит рабочее давление, а другой даст течь или закусится при сборке. Дело не в металле и не в станке. Дело в том, что резьба NPT скрывает свою главную характеристику от глаза — и именно поэтому её так легко произвести «почти правильно», но не по-настоящему.

Почему NPT прощает ошибки только на вид

NPT (National Pipe Taper) — коническая дюймовая резьба. В отличие от цилиндрической, она уплотняется не прокладкой, а прямым контактом витков друг с другом. Вся герметичность соединения держится на одном параметре — точной геометрии конуса.

Отклонение конуса на десятые доли градуса невозможно заметить невооружённым глазом. Резьба при этом может выглядеть безупречно: шаг верный, профиль чистый, диаметр в норме — а конуса, по сути, нет. Итог предсказуем: соединение либо не докручивается до нужного положения, либо пропускает среду там, где его быть не должно.

Это и есть главная ловушка NPT: визуальный и даже базовый метрический контроль не гарантируют, что резьба будет держать давление.

Где проходит настоящая граница качества

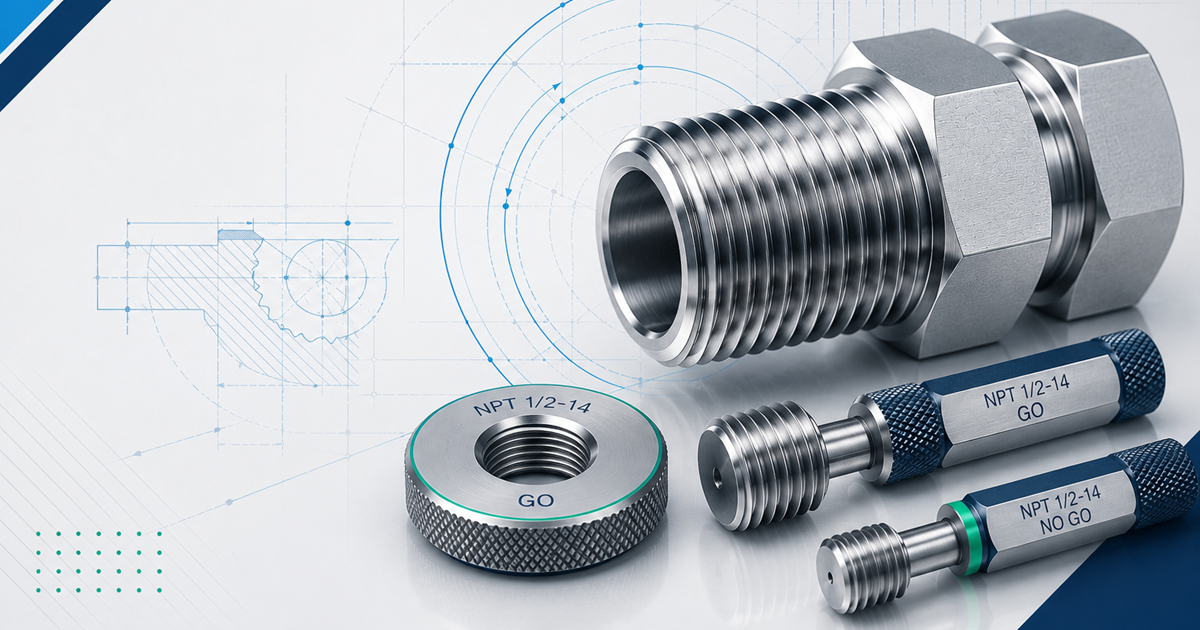

Большинство производителей проверяют NPT только резьбовым калибром-пробкой или кольцом. Он подтверждает, что резьба попадает в допуск по длине свинчивания — то есть корректны шаг, профиль и средний диаметр. Но геометрию самого конуса такой калибр не оценивает вовсе.

Отдельный инструмент — гладкий конусный калибр. Он проверяет то, что резьбовой калибр не видит: угол конуса, прямолинейность образующей, отсутствие «бочки» или «седла» внутри отверстия. Если гладкий калибр не садится в свою плоскость, резьба бракуется — даже если резьбовой калибр её пропустил.

Разница коротко:

• Резьбовой калибр — контроль шага и профиля.
• Гладкий калибр — контроль геометрии конуса, то есть физической основы герметичности NPT.

Фитинг, прошедший только первую проверку, формально соответствует критерию приемки, но не гарантирует герметичного соединения под давлением.

Почему число оборотов при сборке — не формальность

У NPT нет нормируемого момента затяжки. Соединение оценивается числом оборотов от руки до упора плюс доворот ключом: по стандарту ASME для правильной пары «папа-мама» без ФУМ-ленты это примерно 4,5 оборота. Если резьба останавливается заметно раньше — на примерно двух оборотах, — это почти всегда признак дефекта конуса, который не был выявлен на этапе контроля. Такое соединение будет закручиваться легко именно потому, что виток не создаёт нужного натяга, а значит, герметичности можно не ждать.

Что это значит для заказчика

Разница в один этап контроля — резьбовой калибр или резьбовой плюс гладкий — на бумаге выглядит незначительной. На практике это разница между стабильно работающей линией и внеплановой аварийной остановкой на объекте, где цена ошибки — простой, ремонт и репутационные потери.

Почему стоит выбирать обжимные фитинги НТА-Пром

Мы производим NPT-резьбу на токарных станках с ЧПУ по отдельной технологической карте для каждого типоразмера: программа станка задаёт не только шаг и глубину, но и угол конуса. И, что особенно важно, каждая единица продукции проходит контроль и резьбовым, и гладким калибром — без выборочных проверок и без «лотереи» для заказчика.

Ключевые основания доверять фитингам НТА-Пром:

• Производство по стандарту ASME B1.20.1 — резьба нарезается и контролируется в строгом соответствии с международным стандартом на трубную коническую резьбу.
• 100% контроль геометрии конуса гладким калибром, а не только проверка шага и профиля резьбовым калибром-пробкой, чем часто ограничиваются на рынке.
• Собственная технологическая карта под каждый типоразмер — станок работает по параметрам, рассчитанным именно под данный размер фитинга, а не по усреднённым настройкам.
• Материал — нержавеющая сталь 316L — стойкая к коррозии и агрессивным средам, подходит для нефтегазовой, химической и пищевой отраслей.

Внешне два фитинга NPT почти всегда неотличимы. Отличие проявляется там, где его не видно, — в геометрии конуса и полноте контроля. Фитинги НТА-Пром проходят двойную проверку на этапе производства именно для того, чтобы герметичность соединения не становилась сюрпризом на монтаже у заказчика.

Помимо качества самой резьбы, мы обеспечиваем удобство работы с поставками: широкая складская программа и наличие продукции на складе позволяют отгружать заказ от 1 дня, а широкий диапазон рабочих давлений и температур закрывает потребности большинства промышленных задач. Фитинги могут поставляться с импульсной трубкой диаметром от 3 до 50 мм, в том числе и российского производства.

Фитинги НТА-Пром внесены в Реестр российской промышленной продукции, а происхождение подтверждено сертификатом СТ-1.

Обращайтесь к нашим техническим специалистам за подбором и предоставлением коммерческого предложения по телефону +7 (495) 363-63-00 или e-mail: zakaz@nta-prom.ru.
