Использование в системах регуляторов с возможностью сброса исключает необходимость установки сбросных клапанов после регулятора давления, позволяет отводить среду (в том числе и опасную) через дренажную магистраль, в случае неисправности регулятора.

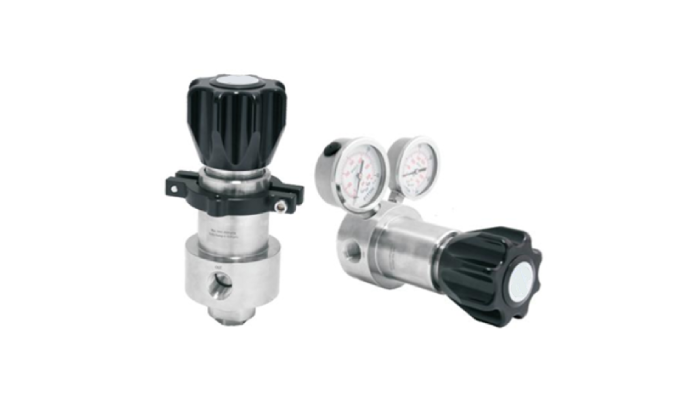

Линейка регуляторов давления RNTA имеет приборы для различных задач и применений:

• регуляторы с поршневым и мембранным чувствительным элементом;
• пропускная способность стандартная (Cv=0,06), средняя (Cv=1,0) и высокая (Cv=2,0 и выше);
• варианты исполнения:
  двухступенчатые регуляторы,
  высокочувствительные регуляторы,
  регуляторы с возможностью сброса,
  миниатюрные регуляторы,
  регуляторы высокого расхода,
  системы непрерывной подачи газа,
  регуляторы с обогревом
  баллонные сборки.

Одним из специальных исполнений регуляторов давления являются регуляторы с возможностью сброса среды через себя.

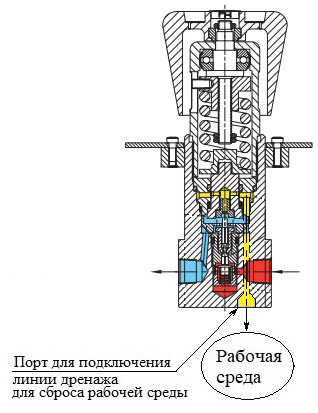

Использование в системах регуляторов с возможностью сброса исключает необходимость установки сбросных клапанов после регулятора давления, позволяет отводить среду (в том числе и опасную) через дренажную магистраль, в случае неисправности регулятора.

Техническое решение по выбору типа сброса среды через регулятор подбирается индивидуально, исходя из модели применения регулятора в системе.

Принцип работы

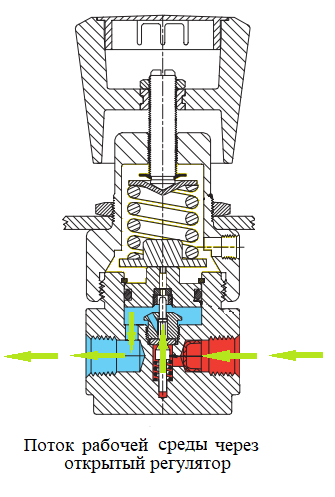

При открытии системы в ней появляется поток рабочей среды, в том числе и через регулятор давления. Когда он проходит через клапан регулятора, создается небольшое падение давления в полости регулятора на выходе.

Чувствительный элемент — диафрагма — чувствует падение давления и сдвигается вниз из-за дисбаланса между силой давления на выходе и силой пружинной нагрузки. В этот момент сила пружины выше силы давления на выходе.

Из-за этого диафрагма двигается вниз, вынуждая клапан сдвигаться из своего седла и позволяя газу через открытое седло течь в полость регулятора на выходе. Клапан остается открытым, выравнивая давление на выходе и давление установки.

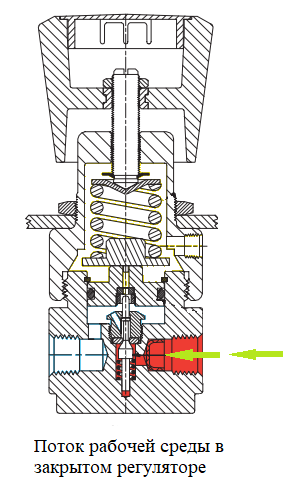

Когда система становится замкнутой или в ней прекращается расход, давление на выходе становится чуть выше, чем установочное. Это давление необходимо, чтобы заставить клапан плотно закрыть седло и обеспечить надежную герметизацию.

РАБОТА СБРОСА

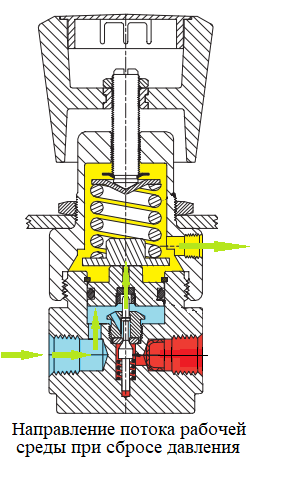

После окончания работы с системой при использовании регулятора давления со сбросом имеется возможность сбросить рабочую среду через регулятор давления.

Для этого необходимо:

• Перекрыть поток среды запорным клапаном, установленным до регулятора давления.
• Вращать рукоятку регулятора давления против часовой стрелки (регуляторы давления «После себя») — при этом открывается дополнительный клапан регулятора, позволяя рабочей среде пройти через корпус регулятора в окружающую среду или сбросную магистраль.

В ассортименте регуляторов давления представлены 3 серии регуляторов с функцией сброса:

• RNTA5 Поршневой регулятор среднего давления «после себя»
• RNTA6 Поршневой регулятор высокого давления «после себя»
• RNTA10 Поршневой регулятор давления высокого расхода «после себя»

Поршневой регулятор среднего давления «после себя» RNTA5

(Аналог Tescom 44-1800)

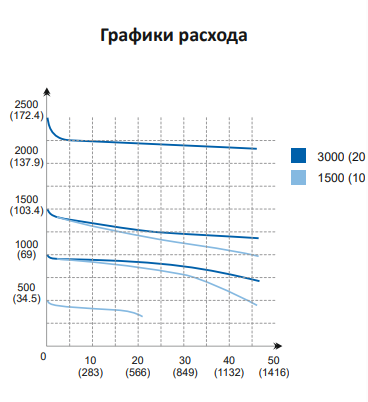

Применяется для более высоких давлений по сравнению с диафрагменным. Поршень обеспечивает высокую надёжность и цикличность, а дополнительный сбросной клапан позволяет сбрасывать остатки среды из выходной магистрали в атмосферу. Не применяется для коррозийных и высокочистых газов в связи с особенностью конструкции.

Технические характеристики

Поршневой регулятор высокого давления «после себя» RNTA6

(Аналог Tescom 44-1100)

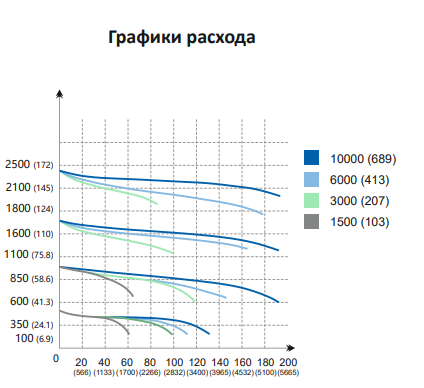

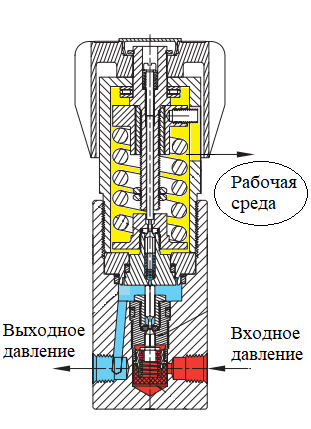

Наиболее востребованная модель для работы с газами высокого давления вплоть до 689 бар. Поршень обеспечивает высокую надёжность и цикличность, а дополнительный продувочный клапан позволяет сбрасывать остатки среды из выходной магистрали в атмосферу (либо в дренажную линию). Не применяется для коррозийных и высокочистых газов в связи с особенностью конструкции.

Также имеется исполнение с выделенным сбросом для гидравлических применений.

Технические характеристики

RNTA10 Поршневой регулятор давления высокого расхода «после себя» (аналог Tescom 44-1300)

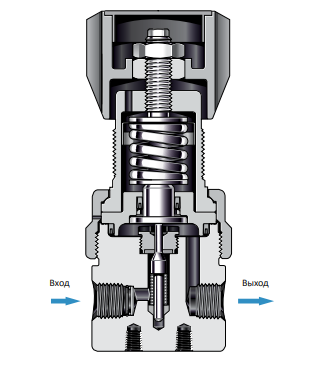

Поршневой регулятор давления высокого расхода. Регулятор находит применение в различных областях, где требуется повышенный расход рабочей среды при её высоком давлении, например в подводных дыхательных системах и газозаправочных станциях. Сбалансированный затвор обеспечивает стабильность выходного давления, а дополнительный сбросной клапан позволяет снижать его даже в случае отсутствия расхода.

Более подробно технические характеристики представлены в брошюре и на страницах регуляторов RNTA5 и RNTA6, RNTA 10.

Для оперативного подбора регулятора RNTA звоните нашим техническим специалистам по номеру телефона 8-495-363-63-00 или отправляйте заполненный опросный лист на электронную почту zakaz@nta-prom.ru.
