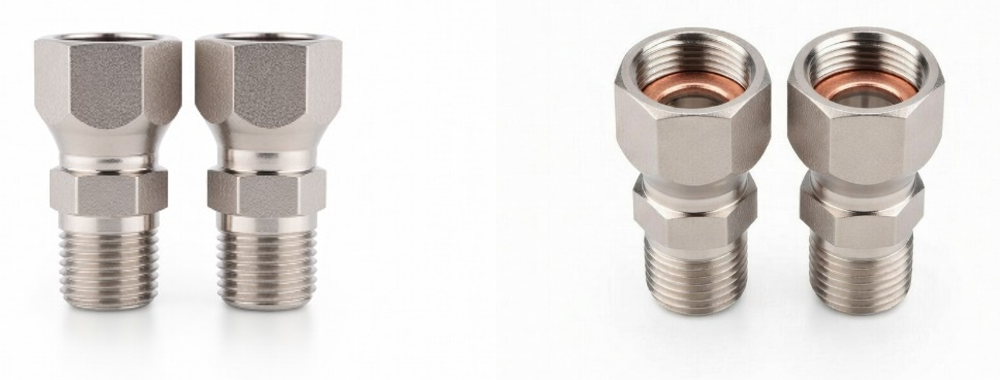

Фитинги TFNCS с накидной гайкой НТА-Пром
Компания НТА-Пром производит фитинги TFNCS с накидной гайкой для подключения манометров (адаптеры под манометр с поворотной гайкой) и других приборов измерения давления. Конструкция адаптера с вращающейся гайкой обеспечивает удобство позиционирования прибора при монтаже.
Технические преимущества адаптеров под манометры с накидной гайкой TFNCS
Удобное позиционирование прибора
- Накидная гайка позволяет позиционировать средство измерения максимально удобным способом на 360 градусов.
Высокое рабочее давление
- До 51,7 МПа для фитинга с накидной гайкой М12х1,5
Отсутствие сварных швов
- Надежное механическое соединение;
- Повышает стойкость к вибрации и другим нагрузкам;
- Не требуется контроль сварных швов.
Большой выбор торцевых соединений
- Подключение прибора к любому клапану, приборному манифольду или фитингу.
- Возможность выбора адаптера под обжим или обжимного фитинга в качестве присоединения к процессу обеспечивает гибкость монтажа в различных системах и уменьшает количество переходников.
- Внутренняя метрическая резьба для подключения манометра изготовлена по ГОСТ 24705-2004 и обеспечивает точность позиционирования уплотнительной прокладки, что дает 100% вероятность сборки герметичного соединения с 1 раза.
Быстрый монтаж и демонтаж
- Для установки прибора требуется только пара гаечных ключей;
- Соединение можно многократно разбирать и собирать, что удобно при замене манометров и поверке.
- Специальная манометрическая заглушка позволяет заглушить стандартный манометрический порт в период замены или поверки средства измерения.
Компактное исполнение
- Конструкция фитинга с накидной гайкой имеет минимальные габариты, что позволяет устанавливать его в стеснённых условиях.
Широкий выбор материалов
- Применение в различных средах (в т.ч. агрессивных);
- Стандартное исполнение: нержавеющая сталь 316/316L;
- Дополнительно: углеродистая сталь, латунь, монель.
| АРТИКУЛ | ХАРАКТЕРИСТИКИ | |||||
|---|---|---|---|---|---|---|
| Серия | Мин. раб. температура, С° | Макс. раб. температура, С° | Материал | Торцевые соединения | Тип соединения | |
| TFNCSMF4N-12M15G-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/4" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой M12x1.5 | Адаптер с накидной гайкой |
| TFNCSMF4N-20M15G-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/4" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой M20x1.5 | Адаптер с накидной гайкой |
| TFNCSMF4N-4G-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/4" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой 1/4" G, BSPP | Адаптер с накидной гайкой |
| TFNCSMF8N-20M15G-SA | TFNCSMF | -196 °C | 696 °C | 316L | Резьба наружная 1/2" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка - Резьба внутренняя M20X1.5 (метрическая цилиндрическая) | Адаптер с накидной гайкой |
| TFNCSMF8N-8GG-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/2" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой 1/2" G, BSPP | Адаптер с накидной гайкой |
| TFNCSMF20M15-20M15G-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная M20X1.5 (метрическая цилиндрическая) / Накидная гайка с внутренней резьбой M20x1.5 | Адаптер с накидной гайкой |
| TFNCSMF8N-12M15G-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/2" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой M12x1.5 | Адаптер с накидной гайкой |
| TFNCSF8N-20M15-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба внутренняя 1/2" (трубная коническая резьба по стандарту NPT, K-резьба) / Накидная гайка с внутренней резьбой M20x1.5 | Адаптер с накидной гайкой |
| TFNCSMF8G-8GG-SA | TFNCS | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | Резьба наружная 1/2" (трубная цилиндрическая по стандарту ISO (BSPP), G-резьба) форма A / Накидная гайка с внутренней резьбой 1/2" G, BSPP | Адаптер с накидной гайкой |
Более подробно о конструктиве и технических особенностях TFNCS (фитингов под манометр с вращающейся гайкой) мы описали в статье… и в разделе на сайте.
Для оперативного подбора нашим техническим специалистам по номеру телефона 8-495-363-63-00. или отправляйте запрос на электронную почту zakaz@nta-prom.ru.
