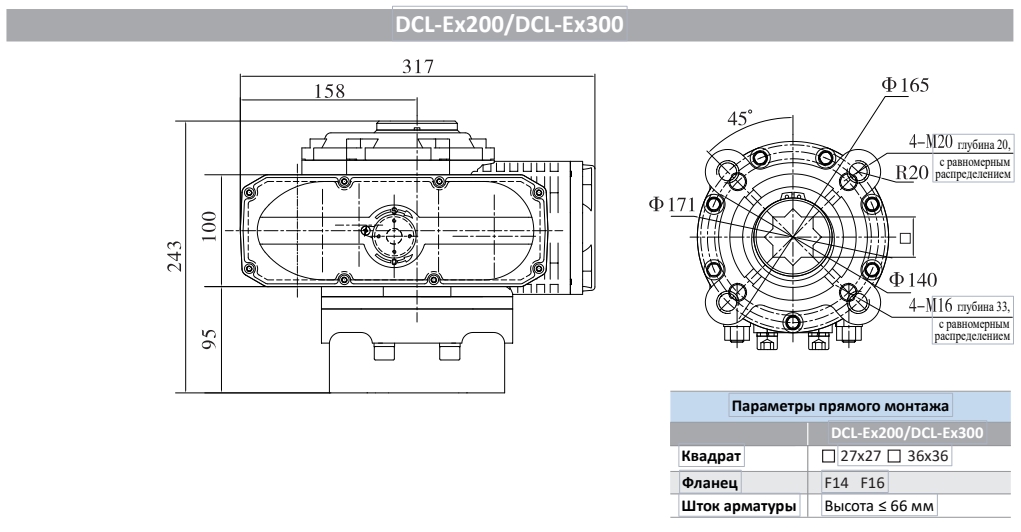

Электропривод серии DCL-ex200/300
| Параметры | DCL-Ex200 / DCL-Ex300 | |||
|---|---|---|---|---|
| 24 В пост. тока | 110 В перем. тока | 220 В перем. тока | 380 В перем. тока | |
| Мощность двигателя | 113 Вт | 120 Вт | 120 Вт | 90 Вт |
| Номинальный ток | 7,1 А | 2,2 А | 1,1 А | 0,6 А |
| Стандартное время / Крутящий момент | 110 с / 2000 Н·м; 170 с / 3000 Н·м |
90 с / 2000 Н·м | 110 с / 3000 Н·м | 110 с / 3000 Н·м |
| Максимальный крутящий момент | 2600 Н·м | 3900 Н·м | — | — |
| Угол поворота | 0–90°, регулируемый | |||
| Предусмотренные цепи управления | Типы A, B, C, D, E, F, G, H, GEY | |||
| Общая масса | 21,5 кг | |||
| Сопротивление изоляции | 24 В пост.: 100 МОм / 250 В пост.; 110/220/380 В перем.: 100 МОм / 500 В пост. | |||
| Прочность изоляции | 24 В пост.: 500 VAC, 1 мин; 110/220 В перем.: 1500 VAC, 1 мин; 380 В перем.: 1800 VAC, 1 мин | |||
| Класс защиты | IP68 | |||
| Степень взрывозащиты | 1 Ex db IIC T4 Gb Ex tb IIIC T135°C Db X | |||
| Угол монтажа | 360° под любым углом | |||
| Электрический интерфейс | 2 – M20 × 1,5 взрывозащищённая заглушка. Заказчик должен установить соответствующий взрывозащищённый кабельный ввод при использовании в соответствии с выбранным кабелем. | |||
| Температура окружающей среды | от –40 до +55 °C | |||
| Опции |
Защита от превышения крутящего момента / Связь Modbus
* Встроенный нагреватель в стандартной комплектации
|
|||
