Вихревой расходомер для пара LUGB

Расходомер для пара: точное измерение массы насыщенного и перегретого пара

Вихревые расходомеры LUGB-2 от компании НТА-Пром - это современное решение для учёта пара на промышленных объектах. Приборы работают в диапазоне температур до +350 °С, выдерживают давление до 25,0 МПа и обеспечивают погрешность измерения всего ±1,0%. Подходят для трубопроводов диаметром от DN15 до DN2000 (в том числе погружное исполнение).

Зачем нужен качественный расходомер для пара?

Насыщенный и перегретый пар — один из самых сложных теплоносителей с точки зрения учёта. Его плотность и энтальпия сильно зависят от температуры и давления, а высокие скорости и вибрации в трубопроводах разрушают обычные механические счётчики.

Главные проблемы при измерении пара:

• Переменные температура и давление, влияющие на точность массового расхода.
• Высокие скорости потока (до 70 м/с).
• Частые перепады температур.
• Отсутствие встроенной компенсации параметров среды.

Решение - вихревой расходомер для пара LUGB-2. Он не имеет подвижных частей, устойчив к износу и оснащён встроенными датчиками температуры и давления для прямого вычисления массового расхода.

Встроенная компенсация температуры и давления — точный массовый расход

Объёмный расход пара, измеренный вихревым методом, сам по себе недостаточен для коммерческого учёта. Для получения массового расхода (кг/ч) необходима компенсация изменения плотности пара.

Расходомеры LUGB-2 могут оснащаться:

• Только компенсацией температуры (WT) — для насыщенного пара.
• Только компенсацией давления (WP) — для перегретого пара при стабильной температуре.
• Полной компенсацией температуры и давления (W2) — для максимальной точности на переменных режимах.

Формула массового расхода:
M = Q × P
где Q — объёмный расход (м³/ч), P — плотность пара (кг/м³) — вычисляется по встроенным датчикам.

Почему вихревой расходомер для пара - правильный выбор?

• ✅ Нет подвижных частей - ничего не изнашивается, нет трения.
• ✅ Полностью сварной корпус из нержавеющей стали - герметичность и долговечность.
• ✅ Пьезоэлектрические кристаллы - надёжный съём сигнала без механики.
• ✅ Устойчивость к вибрациям
• ✅ Широкий диапазон измерения - динамический диапазон 1:20 и выше..
• ✅ Искробезопасный взрывозащищённый корпус (0Ex ia IIC T5 Ga X) - для опасных зон.
• ✅ Питание по сигнальной цепи – простое подключение.

Принцип работы: вихревая дорожка Кармана

Расходомер работает на эффекте «вихревой дорожки Кармана». За телом обтекания (треугольная призма) в потоке пара возникают вихри. Частота их отрыва пропорциональна объёмному расходу и не зависит от температуры, давления и вязкости среды.

Формула:
F = Sr × V / (1 – 1,27×d/D)
где F — частота вихрей, Sr — число Струхаля, V — скорость потока.

Благодаря этому вихревой расходомер одинаково стабильно работает на перегретом паре, насыщенном паре, газах и жидкостях.

Области применения расходомеров для пара

Вихревые расходомеры LUGB-2 успешно эксплуатируются на объектах:

• Нефтегазовая отрасль - учёт пара в системах теплоснабжения, при обогреве и пропарке трубопровода.
• Химическая и нефтехимическая промышленность — контроль перегретого и насыщенного пара в теплообменниках, поддержание температуры процесса.
• Энергетика - измерение расхода пара на ТЭЦ, котельных, в паропроводах турбин.
• Пищевая промышленность - стерилизация, сушка, варка.
• Автомобильная промышленность и альтернативное топливо — технологический пар.
• Металлургия - технологический пар и паропроводы больших диаметров.

Примеры сред: насыщенный пар, перегретый пар, конденсат, котловая питательная вода, теплоносители.

Конструктивные исполнения: под любой паропровод

1. Компактный тип
Встроенный преобразователь с дисплеем — оптимален для большинства задач.

2. Раздельный тип
Выносной преобразователь (стандартный кабель 10 м, максимум 20 м). Применяется при высоких температурах пара или в труднодоступных местах.

3. Погружное (вставное) исполнение
Для трубопроводов от DN80 до DN2000. Устанавливается через штуцер без разрезания трубы — идеально для крупных паропроводов.

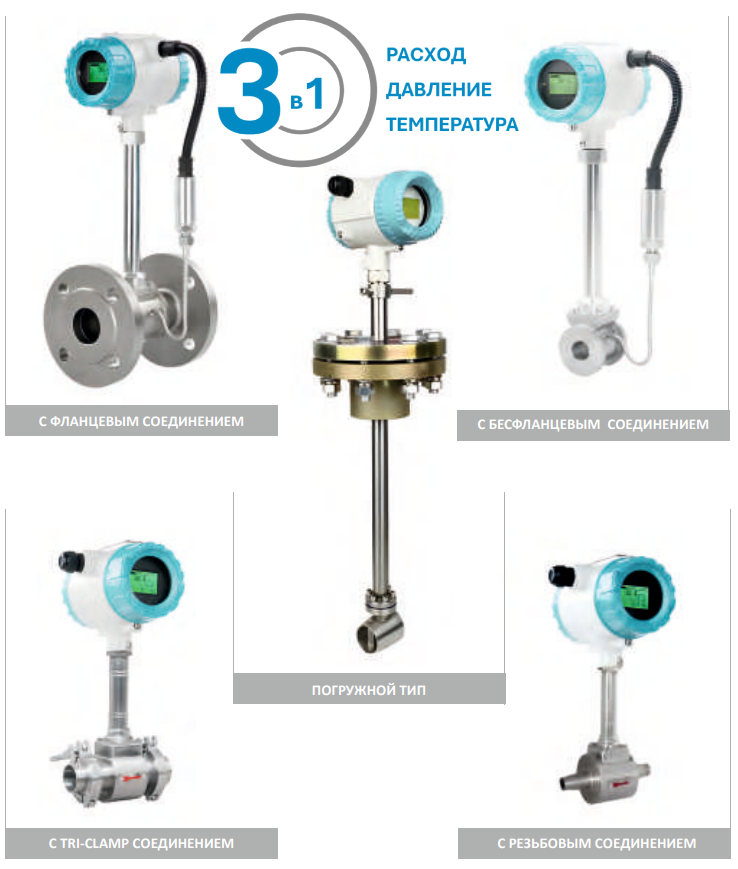

Типы присоединения:

• Фланцевое (DN15–300 мм) - ГОСТ, DIN PN10/16/25/40, ANSI 150#/300#, JIS.
• Бесфланцевое (межфланцевое) (DN15–300 мм) - компактный монтаж.
• Резьбовое (DN15–100 мм) - для малых диаметров.
• Погружное (DN80–2000 мм) - для больших сечений.

Установка вихревого расходомера: важные правила

Чтобы расходомер для пара работал точно:

• Прямые участки до и после прибора (не менее 10DN до, 5DN после).
• Отсутствие запорной арматуры и отводов непосредственно перед расходомером.
• Правильная установка - для пара допускаются горизонтальная установка в верхней части трубопровода с минимизацией нагрева блока электронного преобразователя (например, за счет теплоизоляции трубопровода).
• Для перегретого пара - использовать высокотемпературное исполнение (до +350°С) и раздельный монтаж преобразователя.

Пример заказа: как подобрать модель расходомера для пара

Код модели строится по системе LUGB-2 XXXXXXX. Пример расшифровки:

Пример готового заказа:
LUGB-2 DN100 S 4 3 C D16 4 W2 A D X
*Расходомер на DN100, насыщенный пар, 2,5 МПа, до +350°С, компактный, фланец DIN PN16, SS304, компенсация T+P, выход 4-20 мА + RS485, питание 24В, взрывозащищённый.*

Как заказать расходомер для пара LUGB ?

Наши технические специалисты готовы предоставить информацию и оказать оперативную помощь в подборе расходомеров . Заполните заявку по кнопке ниже,  позвоните по номеру телефона 8-495-363-63-00 или отправьте заполненный опросный лист по электронной почте zakaz@nta-prom.ru.
