Электромагнитные расходомеры
ГОСТ 33259-2015
Электромагнитные расходомеры измеряют расход проводящих жидкостей, включая кислоты, пульпы, шламы и частично заполненные трубопроводы. Разные модификации, футеровки и материалы электродов позволяют подобрать решение под агрессивные, коррозионные и абразивные среды.
Гарантия — до 3х лет.
Каталог продукции

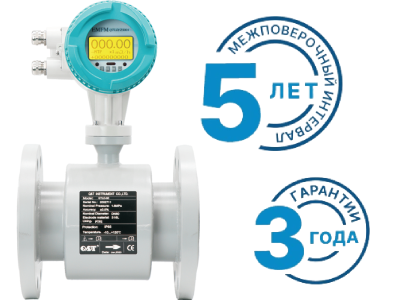

Электромагнитный расходомер QTLD — надёжное решение для измерения расхода электропроводящих жидкостей. Обеспечивает высокую точность, минимальное сопротивление потоку и не требует технического обслуживания благодаря отсутствию изнашиваемых элементов. Доступны различные варианты футеровки, электродов и диаметров (от DN3 до DN1600 мм).
Области применения: техническая вода, питьевая вода, морская вода, сточные воды, промышленные теплообменники, кислотные и щелочные растворы для производства целлюлозы и напитков, системы охлаждения, соляные растворы.
Технические характеристики
| Параметр | Значение |
| Номинальный диаметр | DN3–DN1600 мм (1/8”–64”) |
| Погрешность | ±0,5 % от показаний при скорости потока ≥ 0,5 м/с, ±0,2 % (опционально) при скорости потока ≥ 0,5 м/с |
| Скорость измеряемой среды | 0,1–15 м/с |
| Повторяемость | ≤ 0,17 % |
| Конструкция | Компактное исполнение / раздельное исполнение, стандартная длина кабеля — 10 м, максимальная — 100 м. |
| Удельная электропроводность | > 5 мкСм/см, деминерализованная вода > 20 мкСм/см |
| Степень защиты | Преобразователь: IP65, IP67 опционально Датчик: IP65, IP68 (погружной, доступен только для раздельного исполнения) |
| Электрод | Нержавеющая сталь 316L, Хастеллой C, Хастеллой B, Титан, Тантал, Платин-иридиевый сплав |
| Электропитание | 85–250 В перем. тока (50/60 Гц), 20–36 В пост. тока |
| Потребляемая мощность | ≤ 20 Вт |
| Выходной сигнал |
Аналоговый: 4–20 мА (нагрузочный резистор 0–750 Ом) Частота: Выход прямого и обратного потока с диапазоном частот 1–5000 Гц Аварийный сигнал: Два развязанных транзисторных выхода с открытым коллектором для аварийного сигнала |
| Обмен данными | RS 485 MODBUS RTU стандартно, HART, GPRS, PROFIBUS опционально |
| Дисплей | ЖК-дисплей, 128 × 128 мм, три строки, 4 кнопки |
| Температура окружающей среды | от -40 °C до +60 °C |
| Температура измеряемой среды | Компактное исполнение: от -20 °C до +80 °C, раздельное исполнение: от -20 °C до +120 °C |
| Материал футеровки |
PTFE (от -20 °C до +150 °C, DN3–DN1600) FEP (от -20 °C до +120 °C, DN3–DN800) PFA (от -20 °C до +160 °C, DN3–DN800) Полиуретан (от -10 °C до +60 °C, DN40–DN1600) Неопрен (от -10 °C до +80 °C, DN40–DN1600) Твёрдая резина (от -10 °C до +80 °C, DN40–DN1600) Керамика (от -20 °C до +180 °C, DN15–DN200) |
| Стандарт фланцевого присоединения | ГОСТ, DIN, ANSI, JIS |
| Материал фланцев и корпуса | Фланец и корпус: углеродистая сталь (стандартно), нержавеющая сталь 304/316 опционально |
| Материал преобразователя | Алюминиевый сплав с эпоксидным покрытием |
| Номинальное давление | до 42 МПа |
| Отображение данных | Текущий расход, суммарный расход, суммарный обратный расход |
| Функции | Сигналы о критических параметрах, сигнализация пустого трубопровода, самодиагностика |
| Суммирующий счетчик | Три встроенных счётчика: суммарный прямой поток, обратный поток и баланс расхода |
| Взрывозащита | 1Ex db IIB T6 Gb X |
| Языки интерфейса | Русский, английский |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛА ЭЛЕКТРОДА
| Материал электрода | Применение |
| Нержавеющая сталь 316L | Для технической и питьевой воды, сточных вод и слабокоррозионных сред. Широко используется в нефтяной и химической промышленности. |
| Хастеллой В | Высокая стойкость к соляной кислоте всех концентраций до температуры кипения. |
| Хастеллой С | Исключительная стойкость к крепким растворам окисляющих солей и кислот, таких как соли железа и меди, азотная кислота, смешанные кислоты. |
| Титан | Титан выдерживает воздействие агрессивных сред, таких как морская вода, растворы хлористых солей, гипохлориты, окисляемые кислоты (включая дымящую азотную кислоту), органические кислоты и щелочи. Неустойчив к восстановительным кислотам высокой чистоты, таким как серная кислота, соляная кислота. |
| Тантал | Устойчив ко всем агрессивным средам. Применим ко всем химическим средам, кроме плавиковой кислоты, дымящей серной кислоты и щелочи. |
| Платина-иридий | Применим почти ко всем химическим средам, кроме, например, солей аммония и Fortis. |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛА
| Материал | Описание |
| PTFE | Лучшая химическая стойкость. Выдерживает воздействие кипящей соляной кислоты, серной кислоты, азотной кислоты, щелочи и различных органических растворителей. Слабая износостойкость и низкая адгезия. |
| PFA | Высокая стойкость к воздействию химических веществ. Хорошо переносит условия вакуума. |
| Неопрен | Отличная эластичность, хорошая абразивная стойкость. Выдерживает коррозию при воздействии низконаконцентрированной кислоты, щелочи, соли и других сред. Неустойчив к коррозии под воздействием окислительной среды. |
| Полиуретан | Высокая абразивная стойкость. Применяется для пульпы и буровых растворов. Слабая коррозионная стойкость, не может использоваться для агрессивных сред. |
| Техническая резина | Коррозионная стойкость при воздействии соляной, уксусной, щавелевой, фосфорной и 50 % серной кислоты. Устойчивость к воздействию водного раствора аммиака, гидроксида натрия, гидроксида калия. Используется для общих растворов кислот, щелочей и солей, неустойчив к коррозии под воздействием сильных окислителей. |
| Керамика | Выдерживает высокую температуру, коррозию и износ. Гладкая внутренняя поверхность. Высокая стойкость к вакууму. |
