Перестаньте мерить пульсирующий шум. Начните управлять стабильным потоком прибыли.

Электромагнитные расходомеры QTLD/J от НТА-Пром позволяют:

• на 3-5% снизить расход флокулянта на процессах фильтрации, сгущения и обезвоживания рудных концентратов и шламов;
• повысить извлечение товарного концентрата руды и стабилизировать его качество;
• обеспечить многолетнюю работу без потери точности и затрат на обслуживание, даже в условиях высокой абразивности измеряемой среды.

Задача: измерение расхода среды в трубопроводе возврата продукта в основную флотацию

К нам в компанию обратились представители одного из предприятий химической промышленности для решения задачи измерения расхода среды в трубопроводе возврата продукта в основную флотацию. Этот поток возвращает промежуточный продукт (пену перечистных операций или камерный продукт контрольной флотации) в голову процесса или в начало основной флотации. Его задача - вернуть в цикл недоизвлеченные частицы для повторной обработки. Среда здесь высоко абразивная из-за частиц руды, которые многократно прошли через насосы и флотомашины.

При использовании метода электромагнитного измерения расхода среды для измерения расхода пульпы, механические частицы в потоке создают помехи, из-за которых АСУ ТП видит пилообразный сигнал с погрешностью до 10%. Система не понимает истинный расход пульпы и дозирует флокулянты и собиратели с перерасходом в среднем до 5% в год, а это прямые финансовые потери и снижение производительности предприятия.

Кроме того, футеровка из PTFE и электроды из нержавеющей стали, являющиеся стандартными для общепромышленных электромагнитных расходомеров, на данном процессе быстро истираются и выходят из строя. Замена и ремонт - дополнительные расходы и простои крупного предприятия.

Аналогичные задачи в процессах обработки и обезвоживания шлама встречаются на предприятиях горнодобывающей промышленности и обогащения руд, производства удобрений и переработки фосфатного сырья, водоподготовки и очистки сточных вод — в отраслях, имеющих технологический процесс отделения твердых частиц от жидкости из пульпы после флотации или гравитации для получения товарного концентрата. Для решения таких задач ранее использовались расходомеры Rosemount 8707, Rosemount 8782 transmitter, Rosemount MS Slurry Sensor, Endress+Hauser Promag 55S / P / W, Yokogawa ADMAG AXG / AXF / CA, которые сегодня не продаются на рынке РФ.

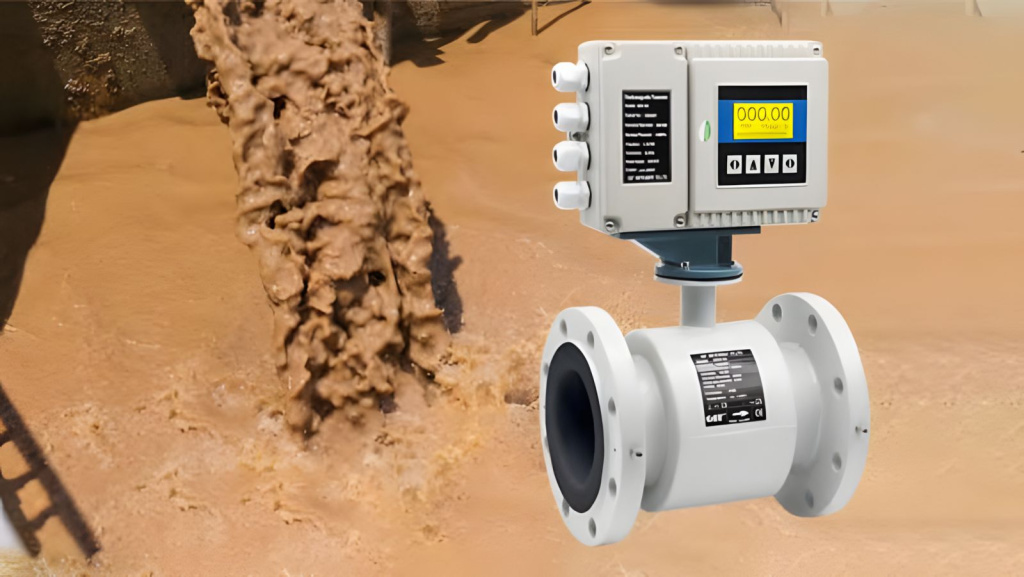

Решение от НТА-Пром: расходомер электромагнитный фланцевый QTLD/J

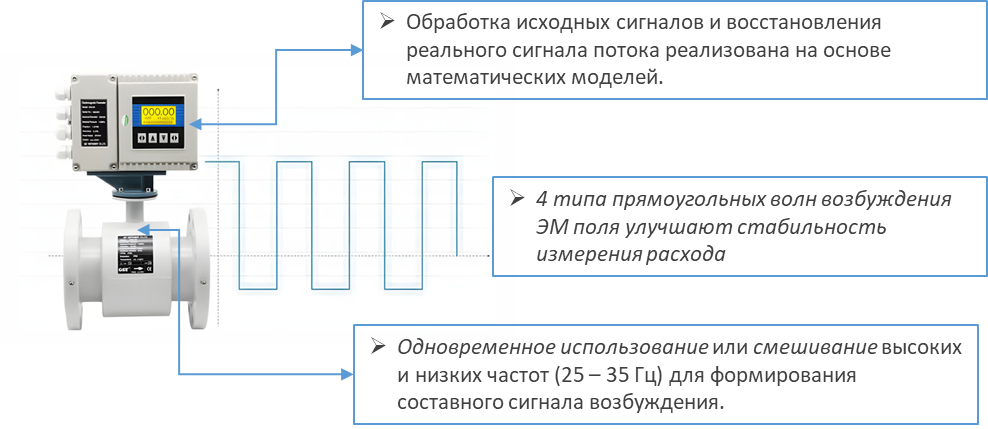

Для решения данной задачи компанией «НТА-Пром» предложен электромагнитный фланцевый расходомер QTLD/J, отличающийся продвинутой электроникой преобразователя. В основе его работы лежит прямоугольная форма сигнала возбуждения катушек, которая позволяет исключить наводки от внешних полей и дрейф нуля, обеспечивая высокую стабильность измерений. Такое техническое решение также создаёт основу для формирования составного сигнала возбуждения, сочетающего низкие и высокие частоты.

Низкие частоты компенсируют поляризацию среды на электродах, а высокие — подавляют шум, возникающий из‑за рассеяния электромагнитного поля на твёрдых частицах, присутствующих в потоке. Дополнительно применяется специальная обработка сигналов сенсора: в отличие от стандартных методов, основанных на увеличении времени демпфирования, она восстанавливает реальное значение расхода с помощью адаптивных математических моделей. Благодаря этому удаётся полностью исключить влияние шума от твёрдых частиц и сформировать на выходе чистый аналоговый сигнал 4–20 мА либо цифровой сигнал, точно соответствующий истинному расходу пульпы.

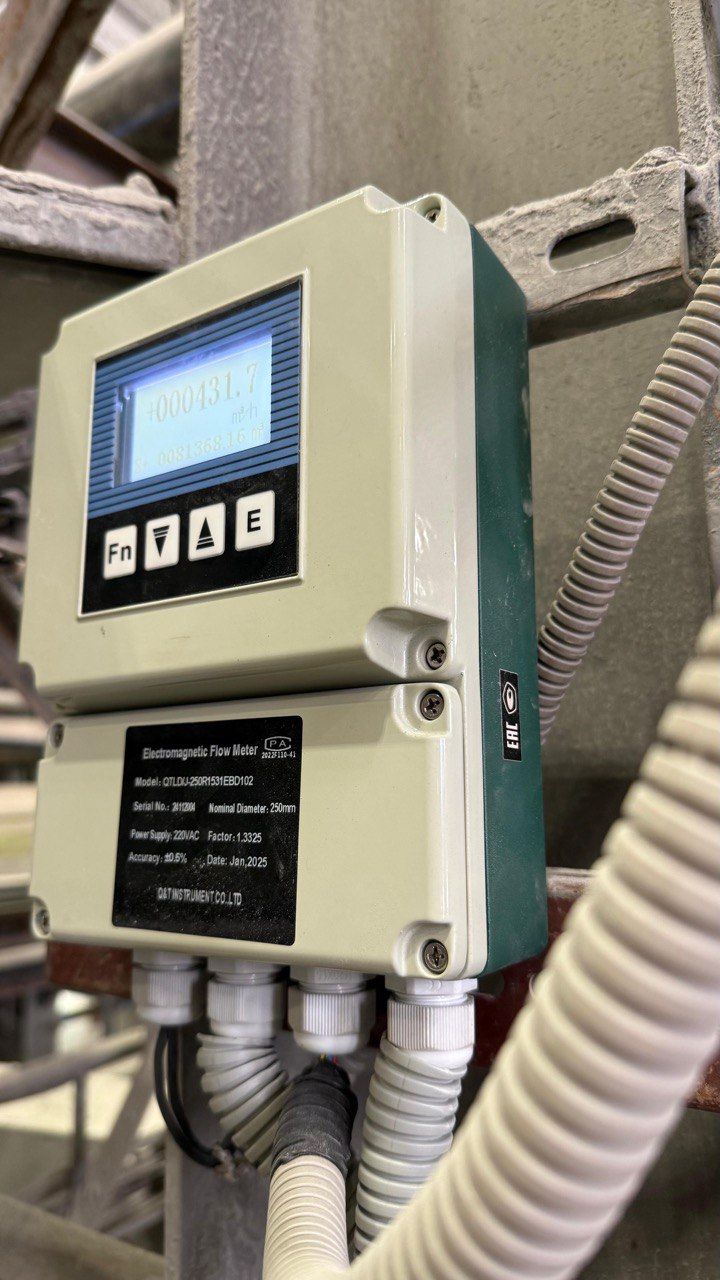

Чтобы обеспечить долгосрочную работу электромагнитного расходомера на данном процессе с высокой абразивной составляющей, специалистами компании НТА-Пром была предложена футеровка расходомера из полиуретана и электроды из титана. Эксплуатация расходомера на процессе заказчика в течение 6 месяцев подтвердила устойчивость этих материалов. В дальнейшем это позволит исключить внеплановые остановы и ремонт оборудования по причине механического износа проточной части расходомера.

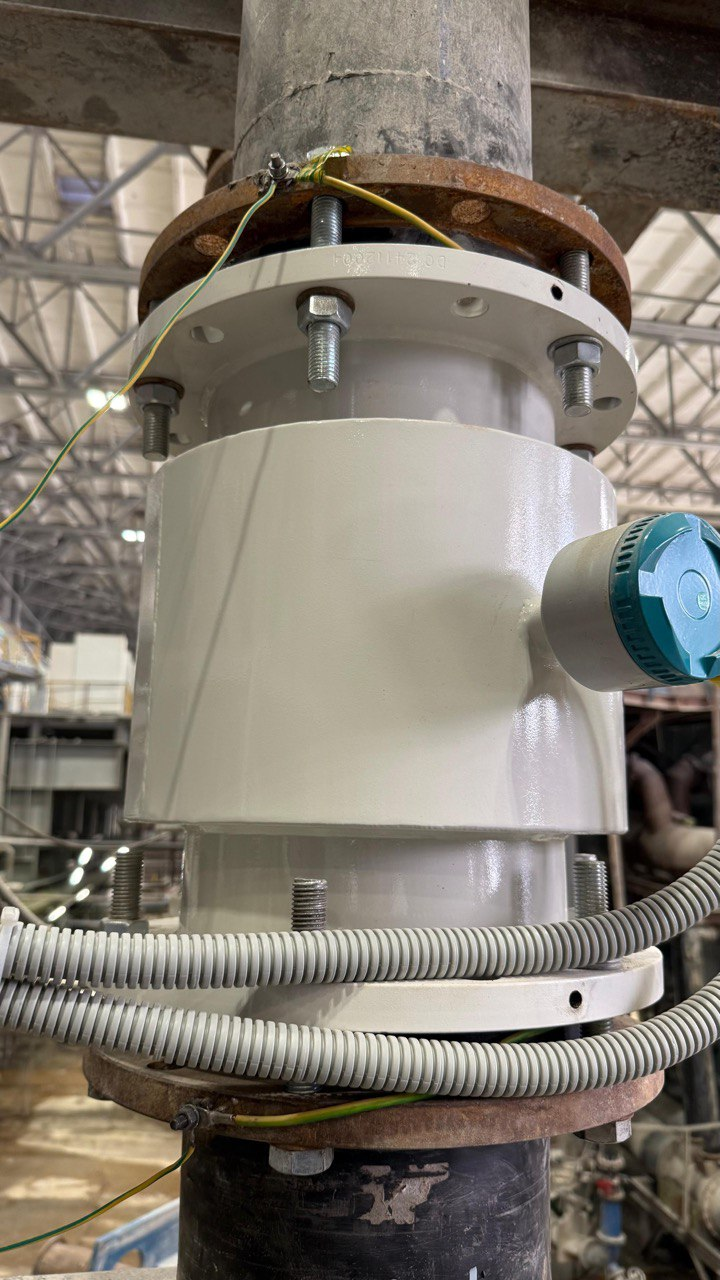

Заметим, что для пульпопроводов с возвратным продуктом обязателен монтаж электромагнитного расходомера на вертикальном участке трубопровода с направлением потока снизу вверх. Это обеспечивает постоянное заполнение сечения трубы и снижает абразивный износ нижней части футеровки. Не менее важным моментом при установке электромагнитного расходомера является его правильное заземление.

Опыт заказчика по эксплуатации расходомеров QTLD/J в данном процессе

Эксплуатация электромагнитных расходомеров QTLD/J от НТА-Пром для решения данной задачи позволила на 3-5% снизить расход флокулянта на процессах фильтрации, что с учётом стоимости флокулянта позволяет получить экономию более 5 миллионов рублей в год. При этом достаточное дозирование флокулянта позволило увеличить выход готового продукта и тем самым повысить прибыль предприятия. Материалы конструкции расходомера исключают вероятность аварии и останова производства, а также сокращают простои оборудования.

Хотите узнать какие предприятия уже используют электромагнитные расходомеры НТА-ПРОМ или перед вами стоят аналогичные задачи измерения расхода пульпы?  Наши технические специалисты готовы предоставить информацию и оказать оперативную помощь в подборе расходомеров . Заполните заявку по кнопке ниже,  позвоните по номеру телефона 8-495-363-63-00 или отправьте заполненный опросный лист по электронной почте zakaz@nta-prom.ru.
