Вихревые расходомеры
ГОСТ 33259-2015

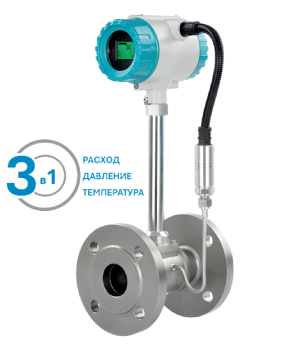

Вихревые расходомеры применяются для измерения расхода жидкостей, газа и пара, в том числе, при высоких температурах и давлениях процесса. Расходомер не имеет подвижных механических частей и имеет устойчивую к засорению надежную конструкцию.
Цена: по запросу
Гарантия - 1 год (с возможностью расширения гарантийного срока).
Вихревой расходомер работает на основе принципа «вихревой дорожки Кармана», которая образуется в трубе за телом обтекания. Количество вихрей пропорционально объемному расходу в трубе.
Вихревые расходомеры широко используются для измерения расхода газов, водяного пара и жидкостей.
Они идеально подходят для измерения расхода насыщенного и пере гретого пара на крупных промышленных объектах с целью повышения эффективности производства пара.

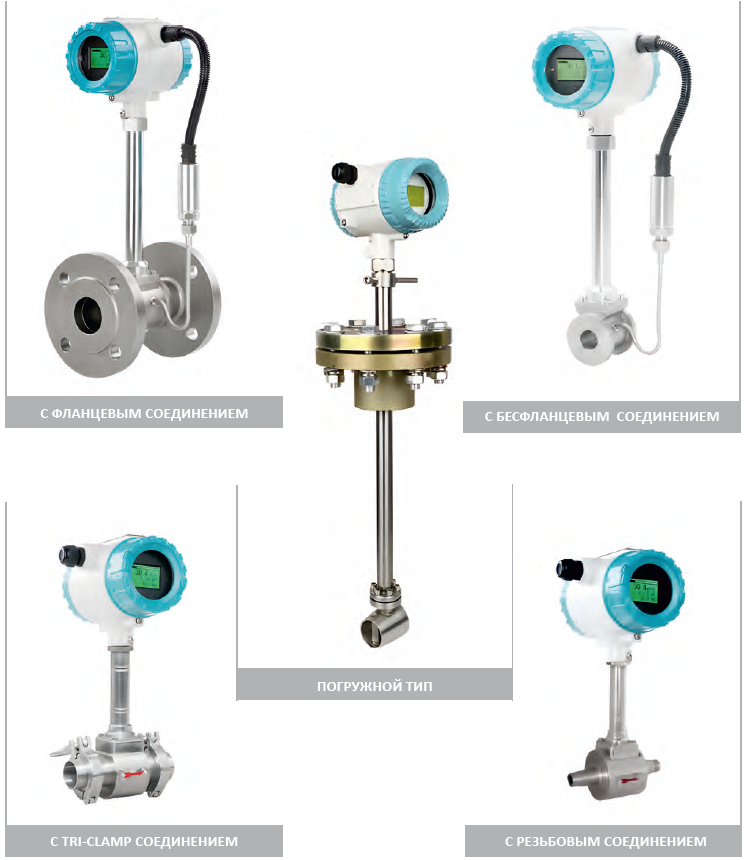

Тип присоединения к процессу

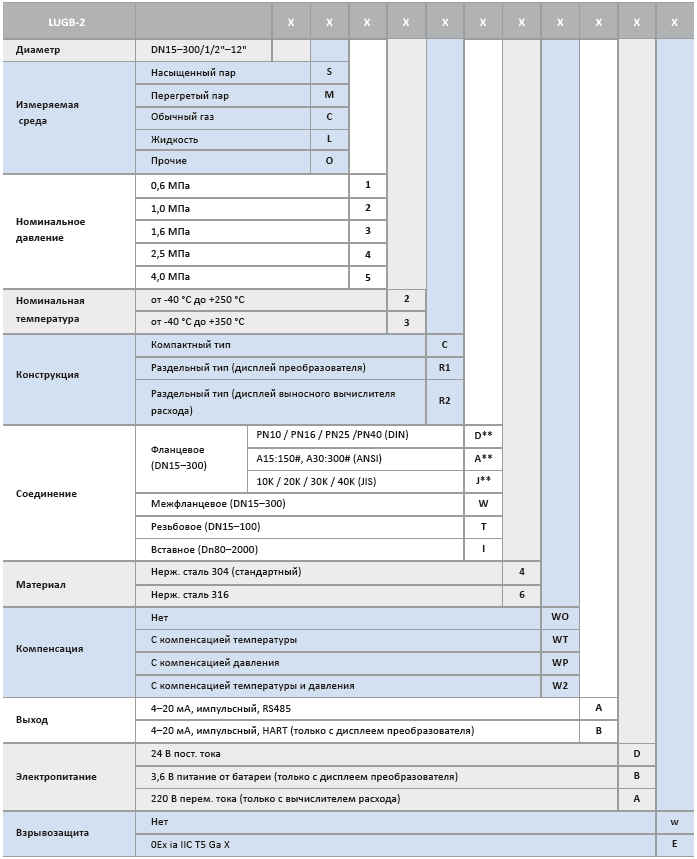

Технические характеристики
| Измеряемая среда | Жидкость, газ, пар |
| Температура среды | от -40 °C до +250 °C; от +40 °C до +350 °C (высокотемпературное исполнение) |
| Номинальное давление | до 25,0 МПа |
| Погрешность |
±1,0% (фланцевое/бесфланцевое исполнение) ±1,5% (погружное исполнение) |
| Диапазон расхода |
Жидкость: 0,4–7,0 м/с; Газ: 4,0–60,0 м/с; Пар: 5,0–70,0 м/с |
| Размер трубы |
DN15–DN300 (фланцевое/бесфланцевое) DN80–DN2000 (погружное) DN15–DN100 (резьбовое/гигиеническое) |
| Материал | Нерж. сталь SS304 (стандарт), SS316 (дополнительно) |
| Число Рейнольдса | Нормальное 2×104–7×106 |
| Коэффициент сопротивления | Cd ≈ 2,6 |
| Допустимое виброускорение | ≤ 0,2 g |
| Тип взрывозащиты | 0Ex ia IIC T5 Ga X |
| Температура окружающей среды | от -40 °C до +65 °C |
| Электропитание | 12–30 В пост. тока или от литиевого аккумулятора 3,6 В |
| Выходной сигнал | 4–20 мА, импульсный |
| Обмен данными | RS485 Modbus или HART |
Статьи
Термально-массовый расходомер QTMF для измерения расхода воздуха на станциях осушки сжатого воздуха
Термально-массовый расходомер QTMF от НТА-Пром позволяет управлять работой станции осушки воздуха: обеспечивать требуемую точку росы и исключить потери на регенерацию, которые могут составлять более 7 млн руб./год. Читать статью >>>
УНИВЕРСАЛЬНЫЙ, НАДЁЖНЫЙ ВИХРЕВОЙ РАСХОДОМЕР LUGB 2 ОТ НТА-ПРОМ
Универсальные расходомеры, подходят для измерения расхода проводящих и непроводящих жидкостей, различных одно и многокомпонентных газов, а также пара – это вихревые расходомеры. Читать статью >>>
Электромагнитный расходомер QTLD/J для измерения расхода пульпы и агрессивных сред
Перестаньте мерить пульсирующий шум. Начните управлять стабильным потоком прибыли. Читать статью >>>
ИЗМЕРЕНИЕ И КОНТРОЛЬ РАСХОДА ВОЗДУХА В ПРОЦЕССАХ ФЛОТАЦИИ
В металлургической промышленности, особенно в процессах флотации при обогащении руды, требуется точный контроль и измерение расхода воздуха. Фактически, это один из ключевых параметров управления процессом флотации, напрямую влияющий на его экономическую эффективность и качество конечного продукта. Читать статью >>>
БЕСФЛАНЦЕВЫЙ ЭЛЕКТРОМАГНИТНЫЙ РАСХОДОМЕР QTLD МОДЕЛИ W
Основное требование для использования данного типа расходомеров — электропроводность измеряемой среды.. Читать статью >>>
Расходомеры для измерения расхода пульпы и шлама
Выбираем расходомер для измерения расхода жидкости с высоким процентом содержания абразивных частиц. Читать статью >>>
Измерение расхода газа: выбираем расходомер
Измерение расхода газа имеет много особенностей и зачастую оказывается более требовательным по сравнению с жидкостными средами. В этой статье мы сравним два принципа измерения: вихревой и термально-массовый и разберемся где и когда их лучше применять. Читать статью >>>
Какой расходомер подобрать для измерения расхода жидкости: электромагнитный или вихревой?
В данной статье мы постараемся разобраться, какой из двух принципов, и когда стоит применять для измерения расхода жидкостей. Читать статью >>>
Особенности
- Встроенная компенсация влияния давления и температуры
- Выбираемый выход 4–20 мА, импульсный с HART или импульс ный с RS485
- Широкий диапазон температур до +350 °C
- Встроенный датчик с четырьмя пьезоэлектрическими кристаллами
- Отсутствие подвижных частей и изнашивающихся деталей,
устойчив к истиранию, полностью сварной корпус из нержавеющей стали SS304 (нержавеющая сталь 316 по выбору)
Применение
При применении в химической и нефтехимической промышленности, например, в системах энергоснабжения и теплоснабжения эти расходомеры используются для самых разных сред, таких как:
- насыщенный пар,
- перегретый пар,
- сжатый воздух,
- азот
- сжиженные газы,
- дымовые газы,
- углекислый газ,
- полностью обессоленная вода,
- растворители,
- теплоносители,
- котловая питательная вода,
- конденсат и т. п.

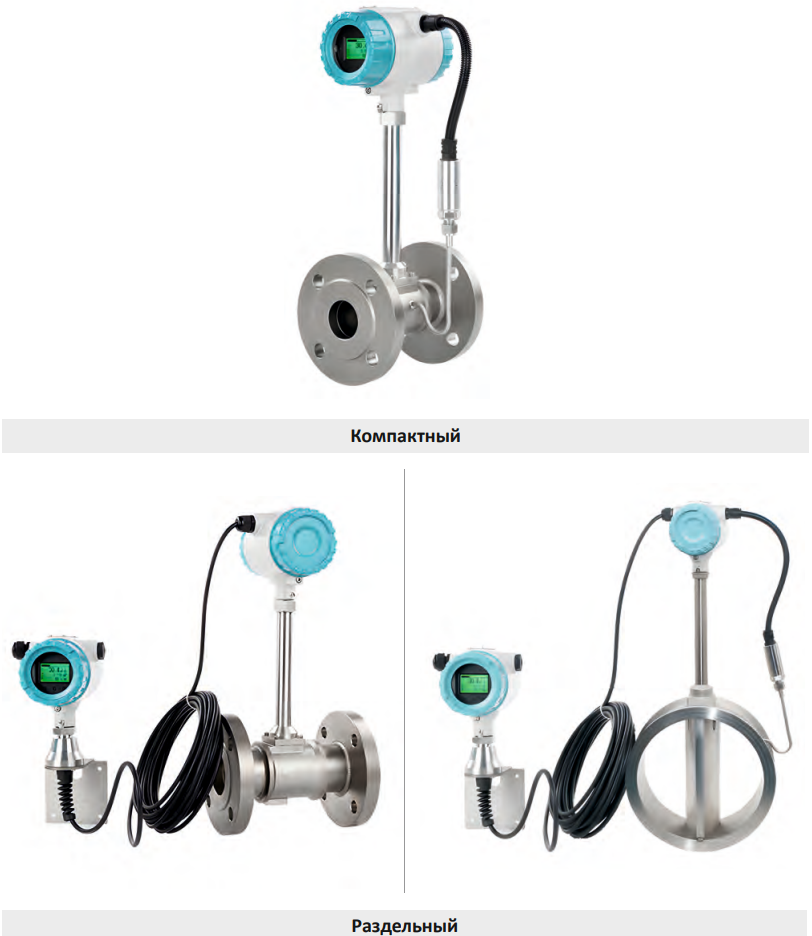

Расходомер LUGB-2 раздельное исполнение
Выносной преобразователь
(стандартный кабель 10 м, макс. длина кабеля 20 м)
Установка расходомера
|

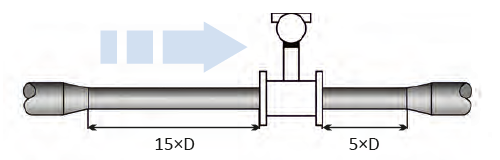

Трубопровод с концентрическим сужением
|
|
|

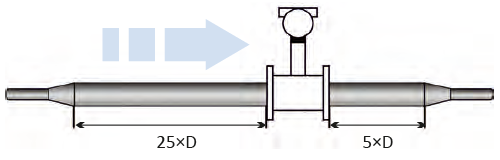

Трубопровод с концентрическим расширением
|
|
|

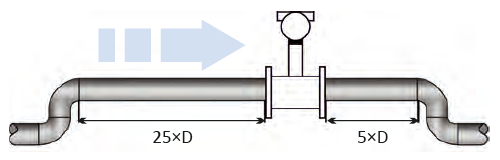

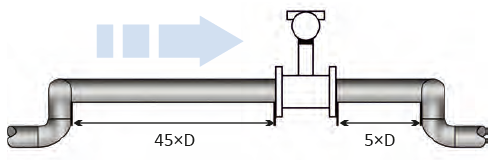

Одиночный прямоугольный отвод
|
|
|

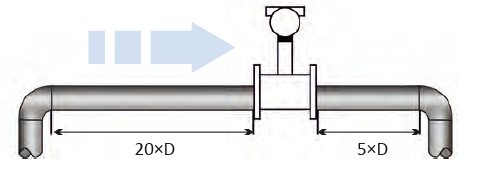

Двойные прямоугольные отводы в одной плоскости
|
|
|
Двойные прямоугольные отводы в разных плоскостях
|
|
|

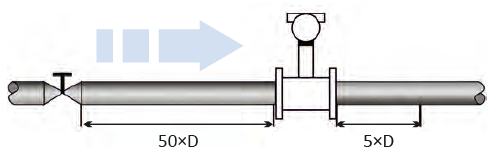

Регулирующий клапан, полуоткрытый затвор
|
|
