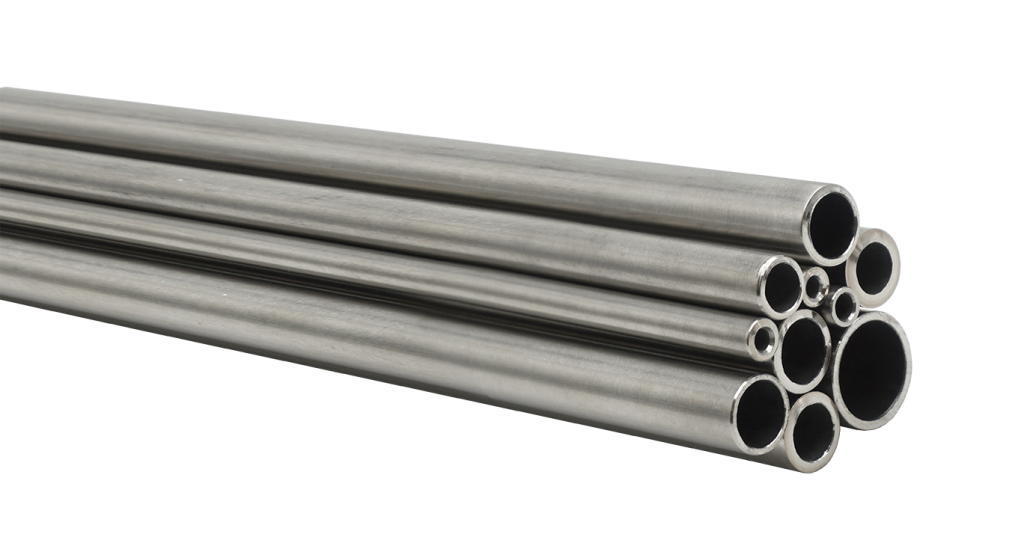

Импульсные трубки
ООО «НТА-Пром» поставляет импульсные трубки диаметром от 2 до 50 мм (от 1/16” до 2”) из аустенитной нержавеющей стали, а также из ряда других специальных материалов в прямых отрезка и бухтах.
Трубка изготовлена в соответствии со стандартами ASTM A213/A269 и подходит для использования с обжимными фитингами.
Для производства импульсных труб используется нержавеющая сталь 316/316L, изготовленная по стандарту ASTM A213/269, UNS S31600
Материал
Для производства импульсных труб используется нержавеющая сталь 316/316L, изготовленная по стандарту ASTM A213/269, UNS S31600 с содержанием химических элементов:
| Элемент | Массовая доля, % |
|---|---|
| Хром | 16.0-18.0 |
| Никель | 10.0-14.0 |
| Молибден | 2.00-3.00 |
| Марганец | <2.00 |
| Кремний | <1.00 |
| Углерод | <0.030 |
| Сера | <0.030 |
Трубки из нержавеющей стали поставляются отожжённые, твердость не более HRB90, со следующими геометрическими допусками согласно стандарту ASTM A213/A269:
| Наружный диаметр | Допуск - Наружный диаметр | Допуск - Толщина стенки, % |
|---|---|---|
| До 12 мм (1/2") | ±0.13 мм (0.005") | ±15% |
| От 12 мм (1/2") до 38 мм (1 1/2") | ±0.13 мм (0.005") | ±10% |
| От 38 мм (1 1/2") до 50 мм (2") | ±0.25 мм (0.01") | ±10% |
Рабочее давление трубки
Рабочее давление рассчитано в соответствие со стандартом ASME B31.3 2018. При расчете допустимое напряжение принимается равным 20 000 psi.
