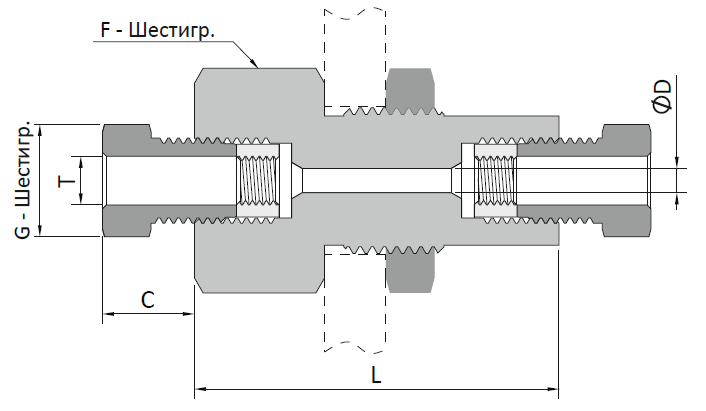

Муфта с монтажной гайкой HFN20UB
Описание
| Т, НД трубки, дюйм |
Номер для заказа |
Размеры, дюйм (мм) | ||||||
| L | C | D | G | F | Размер отверстия в панели |
Макс. толщина панели |
||
| 1/4 | HFN20UB-4-S | 1,88 (47,8) | 0,38 (9,7) | 0,11 (2,8) | 0,50 (12,7) | 1,00 (25,4) | 0,81 (20,6) | 0,38 (9,7) |
| 3/8 | HFN20UB-6-S | 2,00 (50,8) | 0,44 (11,2) | 0,20 (5,2) | 0,63 (15,9) | 1,06 (27,0) | 0,94 (23,9) | 0,38 (9,7) |
| 9/16 | HFN20UB-9-S | 2,38 (60,5) | 0,55 (14,0) | 0,31 (7,9) | 0,94 (23,8) | 1,38 (34,9) | 1,13 (28,6) | 0,38 (9,7) |
| 3/4 | HFN20UB-12-S | 2,62 (66,5) | 0,60 (15,2) | 0,44 (11,1) | 1,19 (30,2) | 1,88 (47,6) | 1,69 (42,9) | 0,38 (9,7) |
| 1 | HFN20UB-16-S | 3,50 (88,9) | 0,74 (18,7) | 0,56 (14,3) | 1,38 (34,9) | 2,13 (54,0) | 1,94 (49,3) | 0,38 (9,7) |
Проходная муфта
Сталь 316/316L
