Фитинги среднего давления серии HFN 20K
-
Максимальное рабочее давление:
- 1379 бар (20 000 фунтов/кв. дюйм) для размера трубки 1/4", 3/8", 9/16", 3/4" и 1"
- 1034 бар (15 000 фунтов/кв. дюйм) для размера трубки 1 ½"
- Диапазон рабочих температур: от -252°C до 649°C (от -423°F до 1200°F)
- Высокопрочная нержавеющая сталь 316
- Доступно исполнение в соответствии с NACE MR0175
Получить КП

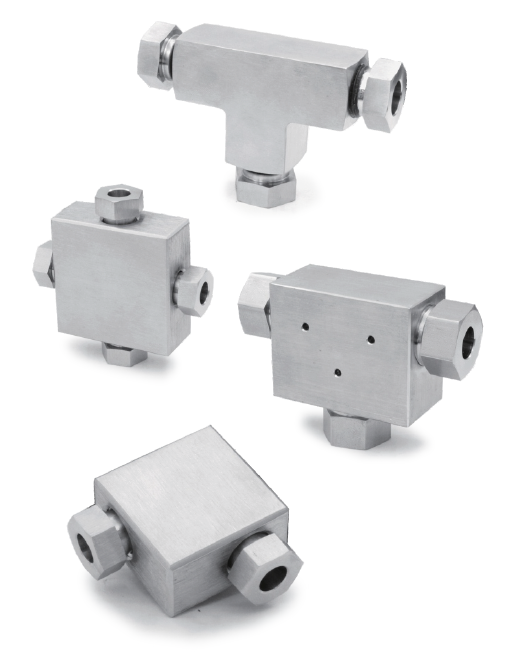

Фитинги среднего давления НТА-ПРОМ серии HFN 20К из высокопрочной нержавеющей стали 316 обеспечивают надежную эксплуатацию в экстремальных условиях.
В линейку входят гайки, манжеты, заглушки, муфты (проходные, переходные, скользящие, с монтажной гайкой), угольники, тройники, крестовины и антивибрационные сборки — для герметичного соединения трубок 1/4", 3/8", 9/16", 3/4", 1" и 1 ½".
Изделия подходят для нефтегазовой, химической, пищевой, судостроительной, полупроводниковой, автомобильной и энергетической отраслей, а исполнение по NACE MR0175 позволяет использовать их в средах с кислыми газами.
- Максимальное рабочее давление: — 1379 бар (20 000 фунтов/кв. дюйм)
- Трубопроводные системы могут подвергаться сильной вибрации или ударам. В таких условиях применение антивибрационной сборки обеспечивает надежное соединение, значительно продлевая срок службы.

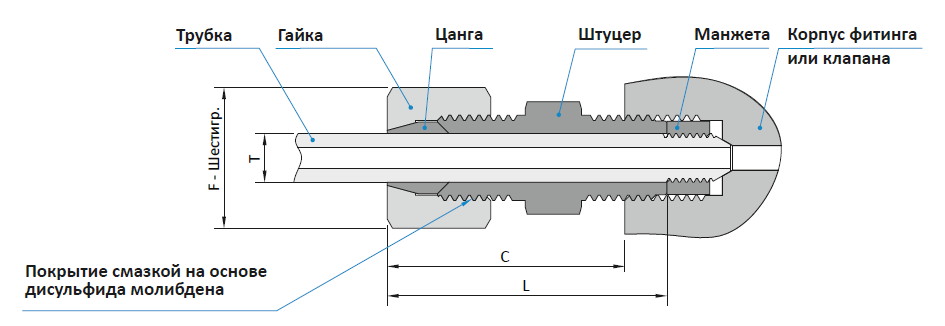

- Антивибрационная сборка включает гайку с внутренней резьбой, цангу и штуцер. Заменяет стандартную гайку с наружной резьбой.
|
Антивибрационная сборка |
Т, НД трубки, дюйм |
Номер для заказа | Размеры, дюйм (мм) | ||
| L | C | F | |||
|
1/4 | HFN20AV-4-S | 1,24 (31,6) | 1,05 (26,7) | 0,63 (15,9) |
| 3/8 | HFN20AV-6-S | 1,50 (38,1) | 1,22 (30,9) | 0,81 (20,6) | |
| 9/16 | HFN20AV-9-S | 1,78 (45,2) | 1,42 (36,0) | 0,94 (23,8) | |
| 3/4 | HFN20AV-12-S | 2,00 (50,8) | 1,61 (40,8) | 1,38 (34,9) | |
| 1 | HFN20AV-16-S | 2,38 (60,5) | 1,74 (44,3) | 1,50 (38,1) | |
