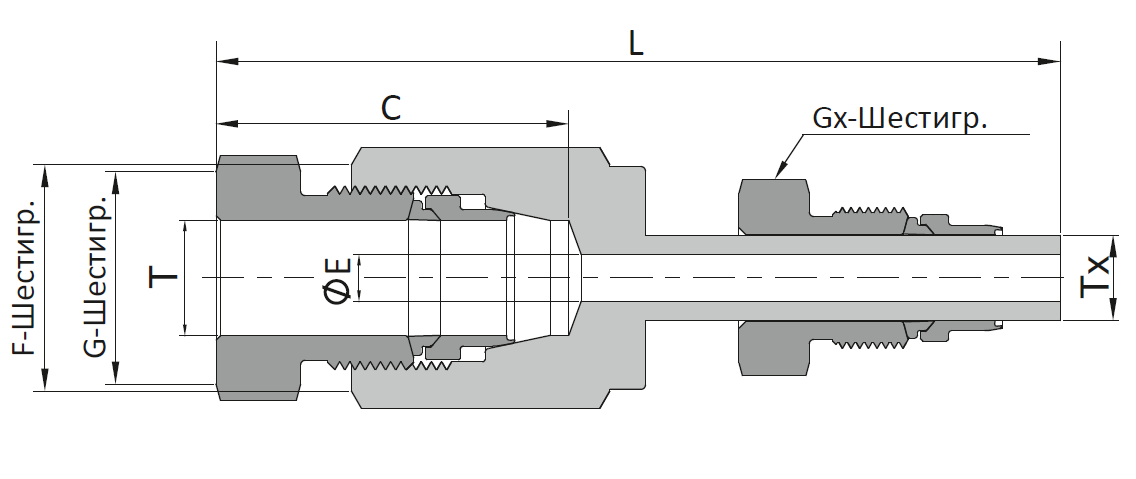

Переходник HFNR
Описание
| Т, НД трубки, дюйм |
Р, Размер резьбы NPT, дюйм |
Номер для заказа |
Размеры, дюйм (мм) | |||||
| L | C | E | F | G | Gx | |||
| 1/4 | 3/8 | HFNR-4-6-S | 3,20 (82,1) | 1,38 (35,2) | 0,19 (4,8) | 0,63 (15,9) | 0,63 (15,9) | 0,75 (19,1) |
| 1/4 | 1/2 | HFNR-4-8-S | 3,37 (85,5) | 1,38 (35,2) | 0,19 (4,8) | 0,63 (15,9) | 0,63 (15,9) | 0,94 (23,8) |
| 3/8 | 1/2 | HFNR-6-8-S | 3,43 (87,1) | 1,42 (36,1) | 0,25 (6,4) | 0,75 (19,1) | 0,75 (19,1) | 0,94 (23,8) |
| 1/2 | 3/8 | HFNR-8-6-S | 3,53 (89,7) | 1,56 (39,6) | 0,21 (5,3) | 1,00 (25,4) | 0,94 (23,8) | 0,75 (19,1) |
| 1/2 | 3/4 | HFNR-8-12-S | 5,13 (130,4) | 1,56 (39,6) | 0,37 (9,5) | 1,00 (25,4) | 0,94 (23,8) | 1,38 (34,9) |
| 9/16 | 3/4 | HFNR-9-12-S | 5,32 (135,1) | 1,93 (49,0) | 0,41 (10,4) | 1,13 (28,6) | 1,06 (27,0) | 1,38 (34,9) |
| 3/4 | 9/16 | HFNR-12-9-S | 5,46 (138,6) | 2,49 (63,3) | 0,31 (7,9) | 1,50 (38,1) | 1,38 (34,9) | 1,06 (27,0) |
| 1 | 3/4 | HFNR-16-12-S | 6,92 (175,7) | 3,24 (82,3) | 0,42 (10,7) | 2,00 (50,8) | 1,88 (47,6) | 1,38 (34,9) |
Примечание: переходник поставляется с предварительно обжатыми кольцами с правой стороны.
Проходная муфта
Сталь 316/316L
