Обжимные фитинги среднего давления серии HFN
- Рабочее давление: до 1379 бар (20000 фунт/кв. дюйм)
- Фитинги обеспечивают удобное и быстрое соединение с трубкой среднего давления
- Доступны фитинги для трубки НД 1/8", 1/4", 3/8", 1/2", 9/16", 3/4" и 1"
- Высокопрочная нержавеющая сталь 316
- Резьба гаек с покрытием смазкой на основе дисульфида молибдена для уменьшения трения
- Удлиненная опорная поверхность для трубки повышает стойкость к вибрации и снижает нагрузку на трубку

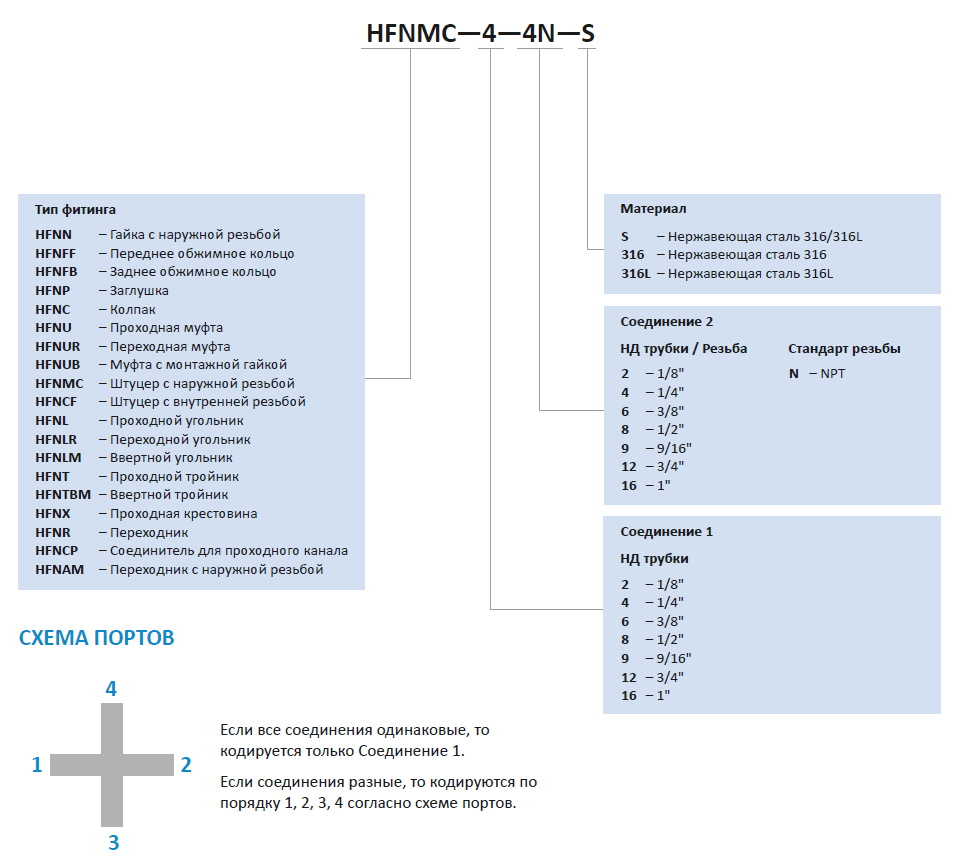

Ассортимент серии включает прямые и переходные муфты, угольники, штуцеры с резьбой NPT и SAE, заглушки и колпаки для трубок наружным диаметром от 1/8" до 1". Унифицированная система заказа (номера типа HFNN, HFNF, HFNL и др.) позволяет быстро подобрать конфигурацию под любую задачу — от аналитического оборудования до морских платформ и автомобильных топливных систем.
| Компонент | Материал |
| Корпус, обжимные кольца | Нержавеющая сталь 316 |
| Гайка | Нержавеющая сталь 316 |
Смачиваемые компоненты выделен ы цветом.
Рабочее давление фитинга определяется по наименьшему рабочему давлению каждого из торцевых соединений.
Обжимное соединение
| НД трубки, дюйм | Рабочее давление, бар (фунт/кв. дюйм) |
| 1/4, 3/8, 1/2, 3/4 | до 1379 (20000) |
| 1 | до 1034 (15000) |
Рабочее давление обжимного соединения при температуре окружающей среды определяется по рабочему давлению используемой трубки.
Рабочее давление для соединений с наружной резьбой SAE с уплотнительным кольцом, приведенных в настоящем каталоге, составляет 690 бар (10000 фунт/кв. дюйм).
Резьбовое соединение SAE с уплотнительным кольцом
| Размер резьбы NPT, дюйм | Рабочее давление, бар (фунт/кв. дюйм) |
| 1/8 | 1034 (15000) |
| 1/4 | 1034 (15000) |
| 3/8 | 1034 (15000) |
| 1/2 | 1034 (15000) |
| 3/4 | 690 (10000) |
| 1 | 690 (10000) |
| Тип соединения | Диапазон рабочих температур, °C (°F) |
| Обжимное соединение | от -198 до 427 (от -325 до 800) |
| Резьбовое соединение SAE с уплотнительным кольцом | от -17,8 до 204 (от 0 до 400)¹ |
| Резьбовое соединение NPT | от -198 до 204 (от -325 до 400)² |
Примечание:
- Стандартный материал уплотнительного кольца – фторкаучук (FKM). По запросу доступны другие материалы.
- Необходимо использовать подходящие герметики для конической резьбы. В таблице выше приведен условный температурный диапазон для PTFE-ленты. Данные могут отличаться в зависимости от применяемого герметика.
