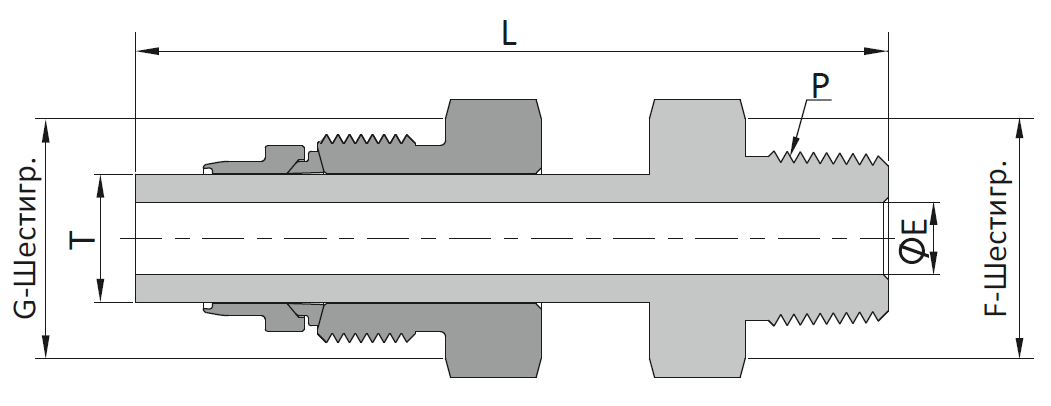

Переходник с наружной резьбой HFNAM
Описание
| Т, НД трубки, дюйм |
Р, Размер резьбы NPT, дюйм |
Номер для заказа |
Размеры, дюйм (мм) | |||
| L | E | F | G | |||
| 1/4 | 1/4 | HFNAM-4-4N-S | 2,30 (58,5) | 0,12 (3,0) | 0,56 (14,3) | 0,63 (15,9) |
| 3/8 | 1/4 | HFNAM-6-4N-S | 2,38 (60,4) | 0,21 (5,3) | 0,56 (14,3) | 0,75 (19,1) |
| 3/8 | 1/2 | HFNAM-6-8N-S | 2,67 (67,9) | 0,21 (5,3) | 0,87 (22,2) | 0,75 (19,1) |
| 1/2 | 1/4 | HFNAM-8-4N-S | 2,55 (64,8) | 0,25 (6,4) | 0,56 (14,3) | 0,94 (23,8) |
| 1/2 | 1/2 | HFNAM-8-8N-S | 2,84 (72,2) | 0,28 (7,1) | 0,87 (22,2) | 0,94 (23,8) |
| 9/16 | 1/2 | HFNAM-9-8N-S | 3,64 (92,4) | 0,31 (7,9) | 0,87 (22,2) | 1,06 (27,0) |
| 3/4 | 3/4 | HFNAM-12-12N-S | 4,39 (111,6) | 0,42 (10,7) | 1,06 (27,0) | 1,38 (34,9) |
| 1 | 1 | HFNAM-16-16N-S | 5,43 (137,9) | 0,66 (16,7) | 1,38 (34,9) | 1,88 (47,6) |
Примечание: переходник поставляется с предварительно обжатыми кольцами.
Проходная муфта
Сталь 316/316L
