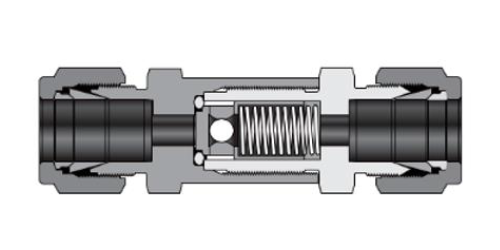

CVN1 - Обратные клапаны
Заказ товаров
Сделать заказ
Описание
Технические характеристики
- Основные параметры:
- Максимальное рабочее давление: 3000 фунтов на кв. дюйм (изб.) (207 бар)
- Рабочая температура: от –10 °F до 400 °F (от –23 °C до 204 °C)
- Давление открытия: от 1/3 до 25 фунт/кв. дюйм изб. (0,02–1,7 бар)
- Конструктивные особенности:
- Широкий ассортимент предлагаемых торцевых соединений и материалов
- Торцевые соединения:
- от 1/8" до 1" резьбовые
- от 1/8" до 1" трубные фитинги
- от 3 мм до 25 мм трубные фитинги
| Артикул | 2D модель |
|---|---|
| CVN1-2A-D-6M-1-3-S | 2D (PDF) |
| CVN1-2A-D-6M-1-S | 2D (PDF) |
| CVN1-2A-D-6M-EP-1-S | 2D (PDF) |
| CVN1-2B-D-10M-1-S | 2D (PDF) |
| CVN1-2B-D-10M-EP-1-3-S | 2D (PDF) |
| CVN1-2B-D-8M-1-S | 2D (PDF) |
| CVN1-2B-F-4N-3-S | 2D (PDF) |
| CVN1-2B-F-4N-EP-3-S | 2D (PDF) |
| CVN1-2C-D-10M-1-3-S | 2D (PDF) |
| CVN1-2C-D-10M-25-S | 2D (PDF) |
| CVN1-2C-D-10M-FS-0.34-S | 2D (PDF) |
| CVN1-2C-D-12M-1_3-321 | 2D (PDF) |
| CVN1-2C-D-12M-1-3-S | 2D (PDF) |
| CVN1-2E-D-18M-1-S | 2D (PDF) |
| CVN1-2E-M-12N-1-S | 2D (PDF) |
| CVN1-2F-F-16N-3-S | 2D (PDF) |
| CVN1-2F-F-16N-EP-3-S | 2D (PDF) |
| АРТИКУЛ | Характеристики | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Вид | Серия | Размер корпуса | Макс. раб. давление, бар | Мин. раб. температура, С° | Макс. раб. температура, С° | Материал | Коэффициент потока, Cv | Конфигурация | Торцевые соединения | Диаметр условный | Корзина | ||
| CVN1-2A-D-6M-1/3-S | Обратный клапан |
CVN1 |
A |
207 бар |
-23 °C |
190 °C |
316L |
0.47 |
Прямой |
Обжимное соединение под трубку с наружным диаметром 6 мм / Обжимное соединение под трубку с наружным диаметром 6 мм |
Обжимное соединение под трубку с нару ... |
— |
|
| CVN1-2C-D-10M-1/3-S | Обратный клапан |
CVN1 |
C |
207 бар |
-23 °C |
190 °C |
316L |
— |
Прямой |
Обжимное соединение под трубку с наружным диаметром 10 мм / Обжимное соединение под трубку с наружным диаметром 10 мм |
Обжимное соединение под трубку с нару ... |
— |
|
| CVN1-2C-D-12M-1/3-S | Обратный клапан |
CVN1 |
C |
206 бар |
-23 °C |
190 °C |
316 / 316L |
1.7 |
Прямой |
Обжимное соединение под трубку с наружным диаметром 12 мм / Обжимное соединение под трубку с наружным диаметром 12 мм |
Обжимное соединение под трубку с нару ... |
10 мм |
|
Проходная муфта
Сталь 316/316L
