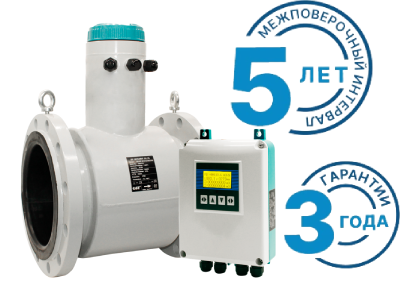

Электромагнитный расходомер для сточных вод QTLD
ГОСТ 33259-2015
ГАРАНТИЯ до 3х лет
ЦЕНА по запросу
ДОСТАВКА от 8 недель
Главные преимущества расходомера QTLD для сточных вод
В отличие от механических расходомеров, этот прибор для сточных вод:
- Не требует обслуживания — нет изнашиваемых механизмов.
- Обеспечивает точность до 0,2% при двунаправленном измерении.
- Работает в агрессивных средах (кислоты, щёлочи, солевые растворы).
- Оснащён функциями самодиагностики — сигнал о пустом трубопроводе, обрыв катушек, отключение питания.
- Имеет встроенные заземляющие электроды.
Где применяется данный расходомер для сточных вод?
Расходомер для сточных вод QTLD используется на объектах:
- системы водоочистки и водоподготовки;
- химическая промышленность и производство удобрений;
- металлургия, пищевая и фармацевтика;
- системы охлаждения и промышленные теплообменники;
- учёт технической, питьевой, морской воды и стоков.
Благодаря диапазону типоразмеров DN3–DN1600 этот расходомер для сточных вод подходит как для малых труб, так и для магистральных коллекторов.
Какие задачи решает промышленный расходомер для сточных вод?
Расходомер для сточных вод корректно работает:
- с агрессивными средами и кислотами;
- с твёрдыми частицами и взвесями;
- в трубопроводах большого диаметра до DN1600;
- при отсутствии прямых участков до и после прибора (модификация QTLD/R);
- в условиях переменного давления, температуры и вязкости
Электромагнитный расходомер для сточных вод QTLD справляется со всеми перечисленными задачами благодаря отсутствию движущихся частей, широкому выбору футеровки и электродов, а также минимальному сопротивлению потоку.
Расходомер для сточных вод: электромагнитный QTLD/F для сложных условий
При подборе расходомера для сточных вод важно учитывать не только расход, но и состав среды, степень заполнения трубопровода, наличие агрессивных примесей и твёрдых частиц. Электромагнитный расходомер для сточных вод QTLD/F от компании «НТА-Пром» - это готовое решение для безнапорных, незаполненных и напорных трубопроводов любого диаметра.
Почему этот расходомер для сточных вод подходит для малых расходов и частично заполненных труб?
Основная проблема при измерении стоков - неполное заполнение трубы. Обычно расходомеры для сточных вод требуют 100% наполнения. Модель QTLD/F работает уже при заполнении от 10% и оснащена встроенным ультразвуковым уровнемером для контроля уровня жидкости.
Расходомер для сточных вод QTLD подходит для:
- безнапорной канализации;
- ливневых стоков;
- технологических каналов с переменным уровнем.
Как заказать расходомер для сточных вод QTLD?
Компания НТА-Пром готова предложить решения для самых разных задач по измерению воды и сточных вод на базе электромагнитного принципа измерения. Наши специалисты подберут оптимальное решение для вашей задачи.
- Телефон: 8-495-363-63-00
- Почта: zakaz@nta-prom.ru
Видео-обзоры
| Параметр | Значение |
| Номинальный диаметр | DN3–DN1600 мм (1/8”–64”) |
| Погрешность | ±0,5 % от показаний при скорости потока ≥ 0,5 м/с, ±0,2 % (опционально) при скорости потока ≥ 0,5 м/с |
| Скорость измеряемой среды | 0,1–15 м/с |
| Повторяемость | ≤ 0,17 % |
| Конструкция | Компактное исполнение / раздельное исполнение, стандартная длина кабеля — 10 м, максимальная — 100 м. |
| Удельная электропроводность | > 5 мкСм/см, деминерализованная вода > 20 мкСм/см |
| Степень защиты | Преобразователь: IP65, IP67 опционально Датчик: IP65, IP68 (погружной, доступен только для раздельного исполнения) |
| Электрод | Нержавеющая сталь 316L, Хастеллой C, Хастеллой B, Титан, Тантал, Платин-иридиевый сплав |
| Электропитание | 85–250 В перем. тока (50/60 Гц), 20–36 В пост. тока |
| Потребляемая мощность | ≤ 20 Вт |
| Выходной сигнал | Аналоговый: 4–20 мА (нагрузочный резистор 0–750 Ом) Частота: Выход прямого и обратного потока с диапазоном частот 1–5000 Гц Аварийный сигнал: Два развязанных транзисторных выхода с открытым коллектором для аварийного сигнала |
| Обмен данными | RS 485 MODBUS RTU стандартно, HART, GPRS, PROFIBUS опционально |
| Дисплей | ЖК-дисплей, 128 × 128 мм, три строки, 4 кнопки |
| Температура окружающей среды | от -40 °C до +60 °C |
| Температура измеряемой среды | Компактное исполнение: от -20 °C до +80 °C, раздельное исполнение: от -20 °C до +120 °C |
| Материал футеровки |
PTFE (от -20 °C до +150 °C, DN3–DN1600) FEP (от -20 °C до +120 °C, DN3–DN800) PFA (от -20 °C до +160 °C, DN3–DN800) Полиуретан (от -10 °C до +60 °C, DN40–DN1600) Неопрен (от -10 °C до +80 °C, DN40–DN1600) Твёрдая резина (от -10 °C до +80 °C, DN40–DN1600) Керамика (от -20 °C до +180 °C, DN15–DN200) |
| Стандарт фланцевого присоединения | ГОСТ, DIN, ANSI, JIS |
| Материал фланцев и корпуса | Фланец и корпус: углеродистая сталь (стандартно), нержавеющая сталь 304/316 опционально |
| Материал преобразователя | Алюминиевый сплав с эпоксидным покрытием |
| Номинальное давление | до 42 МПа |
| Отображение данных | Текущий расход, суммарный расход, суммарный обратный расход |
| Функции | Сигналы о критических параметрах, сигнализация пустого трубопровода, самодиагностика |
| Суммирующий счетчик | Три встроенных счётчика: суммарный прямой поток, обратный поток и баланс расхода |
| Взрывозащита | 1Ex db IIB T6 Gb X |
| Языки интерфейса | Русский, английский |
